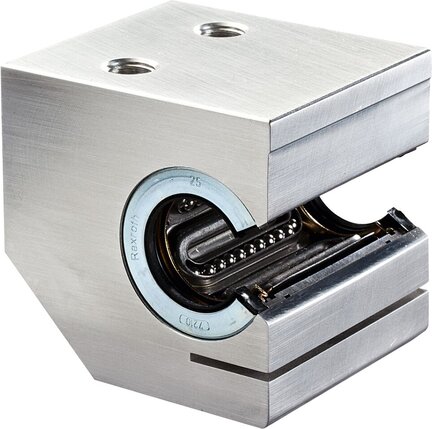

Zestaw liniowy, aluminium, z dwiema uszczelkami, LSASE-M-25-DD (R107222500) - Bosch-Rexroth

SKU: OC-REXROTH011957

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSASE-M-25-DD (R107222500) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Z otwartym bokiem, regulowany
Ze standardową tuleją toczną (metalową)
Średnica wału d = 25
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa o lekkiej konstrukcji (aluminiowa)
Standardowa tuleja toczna
Mocowanie za pomocą stożkowego kołka karbowego
Założone wcześniej pierścienie uszczelniające
Bez przyłącza smarowania

Cechy produktów
Średnica wału d [mm]	25.0
Konstrukcja prowadnic z tulejami tocznymi	SE – z otwartym bokiem, ustawialne
Seria	Standardowe (metalowe)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	2270.0
Informacja o nośności dynamicznej C	Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	100.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	2.5
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	40.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.82
Wartość nośności statycznej C0 [N]	1750.0
Wskazówka: statyczny udźwig C0	Nośności obowiązują dla głównego kierunku obciążenia.
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	19
Wymiar A [mm]	75
Wymiar D [mm]	40
Wymiar E1 [mm]	28
Wymiar E2 [mm]	36
Wymiar E3 [mm]	42
Wymiar E4 [mm]	52
Wymiar H [mm]	35.0
Wymiar H1 [mm]	72
Wymiar H4 [mm]	26
Wymiar L [mm]	67
Wymiar M [mm]	21
Wymiar N1 [mm]	50
Wymiar N2 [mm]	18
Wymiar S [mm]	10.5
Wymiar S2 [mm]	8
Wymiar SW [mm]	3
Wymiar V [mm]	6.5
Wymiar W [mm]	12.5
