Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATE-A-10-DD (R103261020) - Bosch-Rexroth

Zestaw liniowy (aluminium)
Tandemowy, regulowany
Z super tuleją toczną A
Średnica wału d = 10
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa tandemowa o lekkiej konstrukcji (aluminiowa)
Dwie super tuleje toczne A
Krawędź zderzeniowa
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania
Dostępne również jako sanie liniowe.

Cechy produktów
Średnica wału d [mm]	10.0
Konstrukcja prowadnic z tulejami tocznymi	TE – tandemowe, ustawialne
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	1180.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	17.0
Odstęp promieniowy	fabrycznie z wałem h5 (dolna granica) ustawionym bezluzowo w stanie naprężonym
Wymiar zewnętrzny D [mm]	19.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	0.2
Wartość nośności statycznej C0 [N]	760.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia. Jeśli kierunek obciążenia nie odpowiada kierunkowi głównemu, nośności należy pomnożyć przez następujące współczynniki: Ø d 10 do 16: f = 0,82, f₀ = 0,86,Ø d 20 do 50: f = 0,82, f₀ = 0,78
Statyczny moment podłużny ML0 [Nm]	12
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	1

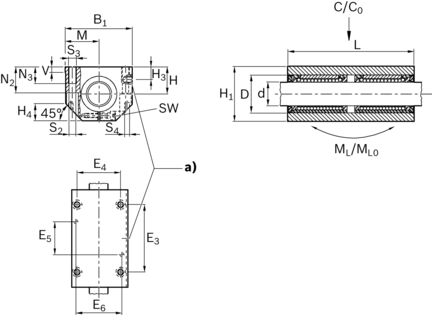

Wymiar B1 [mm]	40
Wymiar D [mm]	19
Wymiar E3 [mm]	52
Tolerancja wymiaru E3 [mm]	±0.15
Wymiar E4 [mm]	29
Wymiar E5 [mm]	20
Wymiar E6 [mm]	31
Wymiar H [mm]	16.0
Wymiar H1 [mm]	31.5
Wymiar H3 [mm]	9
Wymiar H4 [mm]	10
Wymiar L [mm]	70
Wymiar M [mm]	20
Wymiar N2 [mm]	15
Wymiar N3 [mm]	11
Wymiar S2 [mm]	4.3
Wymiar S4 [mm]	4
Wymiar SW [mm]	2.5
Wymiar V [mm]	5
