Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATO-A-30-DD (R108763020) - Bosch-Rexroth

SKU: OC-REXROTH012052

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zestaw liniowy, aluminium, z dwiema uszczelkami, LSATO-A-30-DD (R108763020) - Bosch-Rexroth

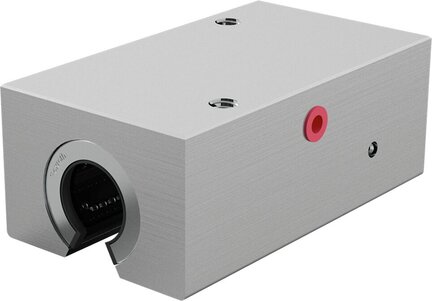

Zestaw liniowy (aluminium)
Promieniowe, otwarte
Z super tuleją toczną A
Średnica wału d = 30
Z dwoma uszczelkami
Wersja: Normalny

Precyzyjna obudowa tandemowa o lekkiej konstrukcji (aluminiowa)
Dwie super tuleje toczne A
Założone wcześniej pierścienie uszczelniające
Możliwość dosmarowywania
Dostępne również jako sanie liniowe.

Cechy produktów
Średnica wału d [mm]	30.0
Konstrukcja prowadnic z tulejami tocznymi	TO – tandemowe, otwarte
Seria	Super A (z wyrównaniem błędu prostoliniowości)
Typ	Zestaw liniowy
Wartość nośności dynamicznej C [N]	8150.0
Informacja o nośności dynamicznej C	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia.
Maksymalne przyspieszenie amax [m/s²]	150.0
Maksymalna dopuszczalna prędkość liniowa vmax [m/s]	3.0
Uwaga maksymalna dopuszczalna prędkość vmax	Możliwe są prędkości do 5 m/s. Żywotność jest ograniczona przez zwiększone zużycie części z tworzywa sztucznego. Próby wykazały odcinki od 50 • 10⁵ m do 100 • 10⁵ m bez awarii.
Dynamiczny moment podłużny ML [Nm]	163.0
Wymiar zewnętrzny D [mm]	47.0
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Masa [kg]	1.66
Wartość nośności statycznej C0 [N]	5760.0
Wskazówka: statyczny udźwig C0	Nośność, gdy obydwie tuleje toczne są obciążane równomiernie. Nośności obowiązują dla głównego kierunku obciążenia.
Statyczny moment podłużny ML0 [Nm]	116
Wskazówka, odstęp promieniowy wału h6	W stanie naprężonym (przykręcony).
Wskazówka, siła tarcia FR	Siły tarcia tulei tocznych ze zintegrowanymi obustronnie pierścieniami uszczelniającymi bez obciążenia promieniowego. Siły tarcia są zależne od prędkości i smarowania.
Siła zrywania [N]	6

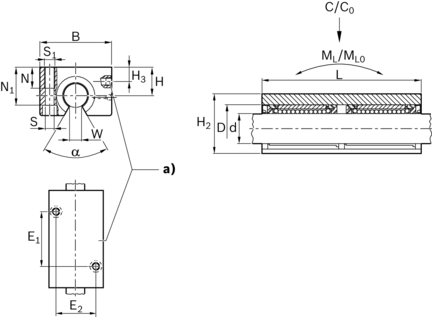

Wymiar B [mm]	84
Wymiar D [mm]	47
Wymiar E1 [mm]	85
Wymiar E2 [mm]	62
Wymiar H [mm]	35.0
Wymiar H3 [mm]	16
Wymiar L [mm]	152
Wymiar N [mm]	26
Wymiar N1 [mm]	50.5
Wymiar S [mm]	10.5
Wymiar W [mm]	14
Kąt α [°]	57
