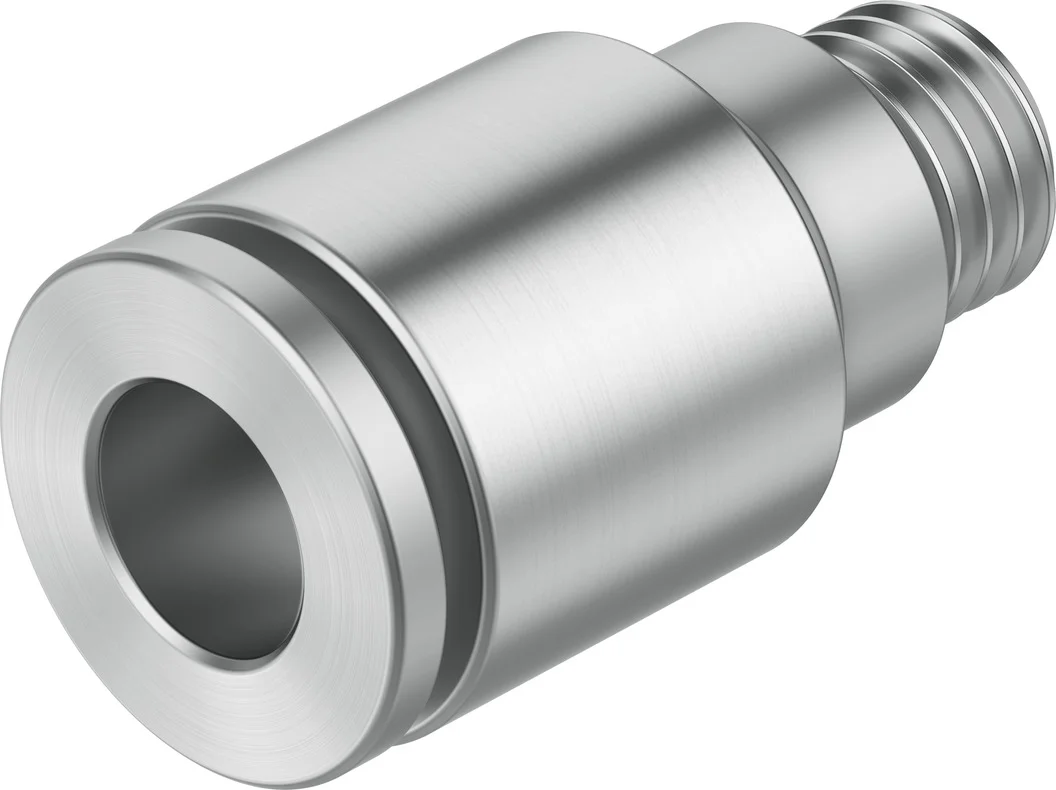

Złącze wtykowe NPQH-DK-M7-Q4-P10 (578372) serii NPQH - Festo
SKU: OT-FESTO039918
MPN: NPQH-DK-M7-Q4-P10
Producent:
Festo
Cena netto/szt.
12,87 zł
15,83 zł
brutto/szt.
Opis produktu - Złącze wtykowe NPQH-DK-M7-Q4-P10 (578372) serii NPQH - Festo
Niklowane chemicznie powierzchnie wykazują bardzo dużą odporność na korozję i powodują, że złącza wtykowe NPQH w połączeniu z różnymi przewodami oferują niesamowitą wielofunkcyjność: są odporne na wysoką temperaturę do 150deg, na zapłon i wysokie ciśnienie.
- Metalowa z mosiądzu niklowanego chemicznie
- Wysoka odporność na korozję i na działanie chemikaliów
- Wysoka odporność na temperaturę i ciśnienie
- Dopuszczenie do kontaktu z żywnością patrz www.festo.com/certificates/NPQH
- Media robocze: sprężone powietrze, podciśnienie, woda. Woda zgodna z deklaracją dostawcy patrz: www.festo.com/certificates/NPQH
- Kształt prosty, L, T, Y, złącze wtykowe przegrodowe
Dane techniczne
| Wielkość | Standard |
| Średnica nominalna | 3 mm |
| Głębokość wsunięcia przewodu | 13 mm |
| Rodzaj uszczelnienia części z gwintem | Pierścień uszczelniający |
| Pozycja montażu | dowolny |
| Konstrukcja | kształt prosty |
| Wielkość opakowania | 10 |
| Konstrukcja | Zasada Push Pull |
| Symbol | 00997424 |
| Ciśnienie robocze w całym zakresie temperatury | -0.095 MPa |
| Ciśnienie robocze w całym zakresie temperatury | -0.95 bar |
| Ciśnienie robocze w całym zakresie temperatury | -13.775 psi |
| Informacja o ciśnieniu roboczym | Woda: maks. 0,6 MPa przy temp. 0 - 50degC |
| Jednostka certyfikująca | NSF C0523185 |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
| Dopuszczenie do branży spożywczej | patrz deklaracja zgodności |
| Temperatura otoczenia | 0 degC |
| Znamionowy moment dokręcenia | 3 Nm |
| Tolerancja znamionowego momentu dokręcenia | +- 20% |
| Waga produktu | 5.1 g |
| Typ mocowania | Gniazdo sześciokątne SW3 |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M7 |
| Przyłącze pneumatyczne 2 | do przewodu o średnicy zewn. 4 mm |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Mosiądz, niklowany chemicznie |
| Materiał uszczelki gwintu | FPM |
| Materiałowy pierścień zabezpieczający | PEI |
| Materiał pierścienia zwalniającego | Mosiądz, niklowany chemicznie |
| Materiał uszczelnienia przewodu | FPM |
| Materiał elementu trzymającego przewód | Nierdzewna stal stopowa |
| Materiał pierścienia podporowego | PEI |
Parametry techniczne - Złącze wtykowe NPQH-DK-M7-Q4-P10 (578372) serii NPQH - Festo
Jednostka opakowania
10
Materiał elementów blokady przewodu
Stal wysokostopowa, nierdzewna
Materiał uszczelnienia przewodu
FPM
Materiał uszczelnienia gwintu
FPM
Ciśnienie robocze dla pełnego zakresu temperatury
-0.95 ... 20 bar
Materiał pierścienia zwalniającego
Mosiądz, niklowany
Typ uszczelnienia gwintu
Podkładka uszczelniająca
Certyfikat
NSF C0523185
Przyłącze pneumatyczne 2
dla przewodu o średnicy zew. 4 mm
Przyłącze pneumatyczne 1
Gwint zewnętrzny M7
Wielkość nominalna
3 mm
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com
Waga produktu
5.1 g
Bezpieczeństwo żywności
Patrz deklaracja zgodności, NSF/ANSI 169
Konstrukcja
Zasada Push Pull
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Materiał obudowy
Mosiądz, niklowany
Wielkość
Standard
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura otoczenia
0 ... 150 °C
Nr kat.
OT-FESTO039918
Pliki do pobrania - Złącze wtykowe NPQH-DK-M7-Q4-P10 (578372) serii NPQH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
