Amortyzatory hydrauliczne serii YSR Festo

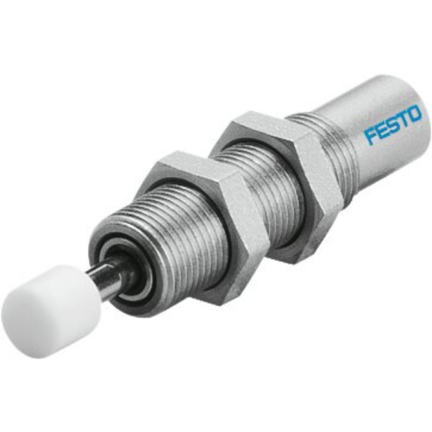

Amortyzatory hydrauliczne serii YSR firmy Festo służą do kontrolowanego wyhamowywania ruchomych elementów maszyn i urządzeń automatyki przemysłowej. Są stosowane w miejscach, w których element wykonawczy podczas osiągania położenia końcowego posiada energię kinetyczną wymagającą rozproszenia. Hydrauliczny mechanizm tłumienia ogranicza gwałtowne zatrzymanie ruchu i pozwala zmniejszyć obciążenia działające na konstrukcję maszyny.

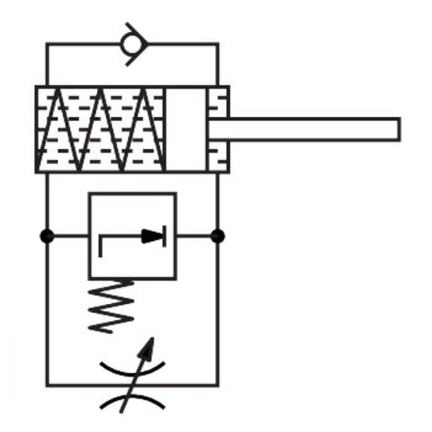

Seria YSR to jednostronnie działające amortyzatory hydrauliczne ze sprężyną powrotną. Tłoczysko amortyzatora jest wciskane przez zatrzymywany element, a znajdujący się wewnątrz olej przepływa przez układ regulacji przepływu. Opór hydrauliczny powoduje wyhamowanie ruchu. Po ustąpieniu siły nacisku sprężyna wewnętrzna cofa tłoczysko do położenia początkowego. :contentReference[oaicite:1]{index=1}

Regulowane tłumienie hydrauliczne

Jedną z najważniejszych cech amortyzatorów YSR jest regulacja charakterystyki tłumienia. Pozwala ona dopasować działanie amortyzatora do warunków konkretnej aplikacji, w szczególności do masy przemieszczanego elementu, jego prędkości oraz energii występującej podczas zatrzymania.

Podczas wsuwania tłoczyska olej jest przemieszczany przez układ przepływowy amortyzatora. Regulacja przepływu wpływa na siłę, z jaką amortyzator przeciwstawia się ruchowi. Dzięki temu można dostosować proces hamowania tak, aby zatrzymanie elementu odbywało się w sposób kontrolowany. :contentReference[oaicite:2]{index=2}

Szybko narastająca siła tłumienia

Amortyzatory YSR charakteryzują się szybko narastającą siłą tłumienia. Oznacza to, że w stosunkowo krótkim odcinku skoku amortyzator może skutecznie przejąć energię poruszającego się elementu.

Takie rozwiązanie jest przydatne w konstrukcjach, w których dostępna przestrzeń na wyhamowanie ruchu jest ograniczona. Krótki skok tłumienia pozwala zintegrować amortyzator z kompaktowymi mechanizmami, jednocześnie zapewniając kontrolowane zatrzymanie elementu.

Krótki skok tłumienia

Seria YSR obejmuje amortyzatory o skokach od 8 do 60 mm, zależnie od wielkości. Dostępne są między innymi warianty o skoku 8, 12, 20, 25, 40 i 60 mm. Dobór skoku powinien odpowiadać wymaganiom mechanizmu oraz ilości miejsca dostępnego na wyhamowanie ruchu. :contentReference[oaicite:3]{index=3}

Krótki skok roboczy jest szczególnie przydatny w mechanizmach, w których element musi zostać zatrzymany na niewielkim odcinku. Przy doborze amortyzatora należy jednak zawsze sprawdzić energię przypadającą na pojedyncze uderzenie oraz maksymalną dopuszczalną prędkość uderzenia dla wybranego wariantu.

Sprężyna powrotna tłoczyska

Amortyzator YSR posiada wewnętrzną sprężynę powrotną. Po zakończeniu działania siły nacisku sprężyna powoduje powrót tłoczyska do położenia wyjściowego.

Mechanizm ten umożliwia zastosowanie amortyzatora w powtarzalnych cyklach pracy, w których kolejne elementy maszyny oddziałują na amortyzator, a następnie odsuwają się od jego tłoczyska. Siła sprężyny powrotnej jest parametrem zależnym od konkretnego wariantu.

Budowa amortyzatora YSR

Konstrukcja amortyzatora obejmuje między innymi tłoczysko, element naciskowy, nakrętki zabezpieczające, gwint montażowy oraz wewnętrzny układ hydrauliczny ze sprężyną powrotną. Tłoczysko wykonuje ruch wewnątrz korpusu na długości odpowiadającej skokowi amortyzatora. :contentReference[oaicite:4]{index=4}

Gwintowany sposób mocowania umożliwia instalację amortyzatora bezpośrednio w odpowiednio przygotowanym elemencie konstrukcji. Po ustawieniu położenia amortyzator można zabezpieczyć nakrętką mocującą.

Wielkości i zakres skoków

Seria YSR obejmuje sześć podstawowych wielkości konstrukcyjnych: 8, 12, 16, 20, 25 i 32 mm. Odpowiadają im skoki od 8 do 60 mm. Dzięki temu można dobrać amortyzator zarówno do kompaktowych mechanizmów, jak i do aplikacji wymagających większej długości skoku oraz zdolności pochłaniania energii. :contentReference[oaicite:5]{index=5}

W ofercie Air-Com dostępne są obecnie warianty serii YSR, między innymi YSR-10-10-C, YSR-12-12-C, YSR-16-20-C, YSR-20-25-C, YSR-25-40-C, YSR-32-60-C, YSR-4-4-C, YSR-5-5-C, YSR-7-5-C oraz YSR-8-8-C. Oznaczenia i parametry konkretnego amortyzatora należy sprawdzić przy wyborze wariantu. :contentReference[oaicite:6]{index=6}

Prędkość uderzenia

Przy doborze amortyzatora hydraulicznego istotnym parametrem jest prędkość, z jaką zatrzymywany element uderza w tłoczysko. Dla serii YSR dokumentacja Festo podaje zakres prędkości uderzenia 0,1–3 m/s. :contentReference[oaicite:7]{index=7}

Rzeczywista zdolność amortyzatora do wyhamowania danego elementu zależy jednak również od jego masy, sposobu prowadzenia, kierunku ruchu, częstotliwości pracy oraz energii występującej podczas każdego cyklu. Dlatego dobór powinien być wykonany na podstawie warunków rzeczywistej aplikacji, a nie wyłącznie na podstawie maksymalnej prędkości.

Pochłanianie energii ruchu

Zadaniem amortyzatora hydraulicznego jest pochłonięcie energii kinetycznej poruszającego się elementu i zamiana jej głównie na energię cieplną w procesie przepływu oleju przez układ hydrauliczny.

Przy doborze należy uwzględnić energię przypadającą na pojedynczy cykl oraz częstotliwość kolejnych uderzeń. Jeżeli amortyzator pracuje w bardzo krótkich odstępach czasu, istotne staje się również odprowadzanie ciepła powstającego podczas tłumienia.

Regulacja amortyzacji

Regulacja amortyzatora YSR pozwala dostosować siłę hamowania do konkretnego układu mechanicznego. Jest to szczególnie ważne, gdy parametry ruchu elementu nie odpowiadają idealnie warunkom, dla których amortyzator został dobrany.

Po zamontowaniu amortyzatora należy ustawić jego charakterystykę zgodnie z zaleceniami producenta. Regulację należy wykonywać w sposób kontrolowany, obserwując zachowanie zatrzymywanego elementu. Prawidłowo ustawiony amortyzator powinien ograniczać uderzenie bez powodowania niepotrzebnego wzrostu oporów ruchu.

Zastosowanie amortyzatorów hydraulicznych YSR

Amortyzatory YSR Festo mogą być stosowane w maszynach i urządzeniach automatyki przemysłowej do wyhamowywania ruchomych elementów. Znajdują zastosowanie między innymi przy zatrzymywaniu wózków liniowych, elementów przesuwanych przez siłowniki pneumatyczne, mechanizmów wykonujących ruchy wahadłowe oraz innych części maszyn posiadających energię kinetyczną przy osiąganiu końca ruchu.

Amortyzator może być stosowany jako element uzupełniający konstrukcję siłowników pneumatycznych, jednostek liniowych, prowadnic, napędów wahadłowych i mechanizmów transportowych. Szczególnie przydatny jest tam, gdzie standardowe tłumienie napędu nie wystarcza do kontrolowanego wyhamowania ruchu lub gdzie wymagane jest dodatkowe zabezpieczenie mechanizmu.

Amortyzatory YSR w napędach pneumatycznych

W układach pneumatycznych energia ruchomego tłoka i obciążenia może być znaczna, zwłaszcza przy dużej prędkości wysuwu oraz dużej masie elementu. Zastosowanie zewnętrznego amortyzatora hydraulicznego pozwala przejąć część energii ruchu przed osiągnięciem mechanicznego końca skoku.

Rozwiązanie takie może ograniczyć uderzenia występujące podczas zatrzymywania oraz zmniejszyć obciążenia przenoszone na elementy konstrukcyjne. Przy doborze należy jednak uwzględnić geometrię mechanizmu i miejsce przyłożenia siły, ponieważ energia pochłaniana przez amortyzator zależy od rzeczywistego sposobu oddziaływania na jego tłoczysko.

Zastosowanie w napędach wahadłowych

Amortyzatory hydrauliczne mogą być również stosowane do wyhamowywania ruchu obrotowego i wahadłowego. W takim przypadku należy uwzględnić moment bezwładności obracanego elementu oraz jego prędkość kątową.

W dokumentacji Festo amortyzatory hydrauliczne są wskazywane również jako rozwiązanie do zastosowań związanych z napędami obrotowymi. Przy takich aplikacjach konieczne jest prawidłowe przeliczenie energii ruchu obrotowego na warunki pracy amortyzatora. :contentReference[oaicite:8]{index=8}

Montaż amortyzatora hydraulicznego

Amortyzator YSR jest montowany za pomocą gwintu zewnętrznego. Po ustawieniu w odpowiednim położeniu należy zabezpieczyć go przed obrotem za pomocą elementów przewidzianych przez producenta.

Podczas montażu należy zapewnić współosiowe i stabilne przyłożenie siły do elementu naciskowego. Element maszyny powinien oddziaływać na tłoczysko w sposób zgodny z przeznaczeniem amortyzatora, bez generowania nadmiernych sił bocznych mogących wpływać na jego pracę.

Warunki pracy

Dokumentacja Festo dla serii YSR podaje zakres temperatury otoczenia od -10 do +80°C. Amortyzatory mogą być montowane w dowolnym położeniu, o ile warunki konkretnej aplikacji są zgodne z wymaganiami producenta. :contentReference[oaicite:9]{index=9}

Przy wyborze amortyzatora do środowiska przemysłowego należy uwzględnić również występowanie wilgoci, pyłu, środków chemicznych oraz innych czynników mogących wpływać na materiały zastosowane w konstrukcji.

Jak dobrać amortyzator hydrauliczny YSR?

Dobór amortyzatora należy rozpocząć od określenia masy przemieszczanego elementu, jego prędkości oraz częstotliwości pracy. Następnie należy ustalić sposób ruchu – liniowy lub obrotowy – oraz energię, która musi zostać pochłonięta podczas zatrzymania.

Kolejnym parametrem jest wymagany skok amortyzatora. Powinien on odpowiadać dostępnej drodze hamowania. Zbyt krótki skok w stosunku do energii ruchu może powodować nadmierną siłę hamowania, natomiast niewłaściwie dobrany amortyzator może nie zapewnić wymaganego wyhamowania.

Należy również sprawdzić maksymalną prędkość uderzenia, energię pochłanianą w pojedynczym cyklu oraz częstotliwość pracy. W przypadku aplikacji o dużej dynamice lub dużej liczbie cykli dobór powinien uwzględniać również ilość energii odprowadzanej w jednostce czasu.

Parametry techniczne serii YSR

• Producent: Festo
• Seria: YSR
• Typ: amortyzator hydrauliczny
• Rodzaj działania: jednostronne, pchające
• Powrót tłoczyska: sprężyna powrotna
• Regulacja tłumienia: regulowana
• Wielkości: 8, 12, 16, 20, 25, 32 mm
• Skok: 8–60 mm, zależnie od wariantu
• Prędkość uderzenia: 0,1–3 m/s
• Rodzaj tłumienia: hydrauliczne
• Montaż: za pomocą nakrętki zabezpieczającej
• Położenie montażowe: dowolne
• Temperatura otoczenia: -10°C do +80°C
• Charakterystyka tłumienia: szybko narastająca siła tłumienia
• Skok tłumienia: krótki

Dokładne parametry, w tym energia pochłaniana, siła powrotna, wymiary, gwint montażowy oraz dopuszczalna częstotliwość pracy, zależą od konkretnego wariantu amortyzatora. Przed wyborem należy sprawdzić dane techniczne wybranego wykonania.

Amortyzatory hydrauliczne YSR Festo – kontrolowane zatrzymanie ruchu

Amortyzatory hydrauliczne YSR Festo są przeznaczone do kontrolowanego wyhamowywania ruchomych elementów maszyn i urządzeń. Hydrauliczny układ tłumienia, regulowana charakterystyka pracy, szybko narastająca siła tłumienia oraz krótki skok pozwalają dopasować amortyzator do aplikacji wymagających zatrzymania elementu na niewielkiej drodze.

Seria obejmuje różne wielkości i skoki, dzięki czemu można dobrać wykonanie odpowiednie do parametrów ruchu. Przy wyborze należy zwrócić uwagę przede wszystkim na masę elementu, prędkość uderzenia, energię kinetyczną, częstotliwość cyklu oraz wymagany skok amortyzacji.

YSR może być stosowany jako dodatkowy element tłumiący w układach pneumatycznych i automatyki przemysłowej, między innymi przy siłownikach, jednostkach liniowych, prowadnicach i mechanizmach obrotowych. Prawidłowo dobrany amortyzator pozwala przejąć energię ruchu przed mechanicznym końcem skoku i ograniczyć obciążenia występujące podczas zatrzymania.
