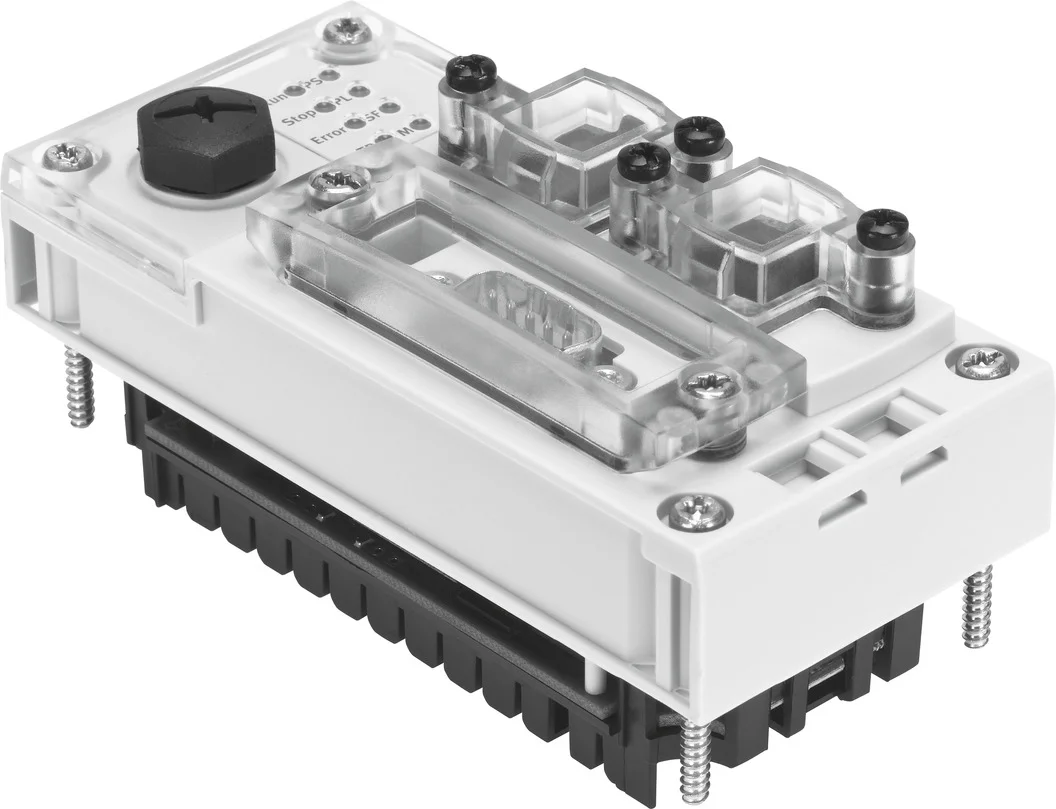

Blok sterownika CPX-CEC-M1-V3 serii CPX - Festo
SKU: OT-FESTO058738
MPN: CPX-CEC-M1-V3
Producent:
Festo
Cena netto/szt.
6 611,48 zł
8 132,12 zł
brutto/szt.
Opis produktu - Blok sterownika CPX-CEC-M1-V3 serii CPX - Festo
Państwa recepta na czwartą rewolucję przemysłową 4.0: zdecentralizowane sterowanie i inteligentne przetwarzanie wstępne. Pełna funkcjonalność CODESYS w jednej wyspie zaworowej ze stopniem ochrony IP65 i Remote I/O. Połączenie z wszystkimi powszechnie stosowanymi chmurami zapewnia interfejs w postaci OPC-UA.
- Łatwe sterowanie modułami wysp zaworowych
- Programowanie CODESYS wg IEC 61131-3
- Podłączenie do wszystkich magistral komunikacji sieciowej jako Remote Controller i do przetwarzania wstępnego
- Sterownie napędami elektrycznymi poprzez CANopen
- Funkcje SoftMotion do skoordynowanych ruchów wieloosiowych
Dane techniczne
| Protokół | CODESYS Level 2 |
| Wymiary szer. x dł. x wys. | 50 mm x 107 mm x 55 mm |
| Waga produktu | 135 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 95% |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Wskaźnik LED specyficzny dla produktu | ERR: Błąd działania sterownika PLC |
| Wskaźnik LED specyficzny dla magistrali | TP: Link/Traffic |
| Diagnostyka specyficzna dla urządzenia | Diagnostyka kanałowa i modułowa |
| Elementy obsługowe | Przełącznik DIL do zamknięcia magistrali CAN |
| Ustawianie adresu IP | DHCP |
| Interfejs magistrali polowej, typ | CAN-Bus |
| Interfejs magistrali polowej, technologia przyłączeniowa | Wtyczka |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 125, 250, 500, 800, 1000 kbit/s |
| Interfejs Ethernet | RJ 45 (gniazdo, 8-pin) |
| Ethernet, liczba | 1 |
| Ethernet, obsługiwane protokoły | TCP/IP, EasyIP, Modbus TCP |
| Ethernet, wtyk przyłączeniowy | RJ45 |
| Ethernet, prędkość przesyłania danych | 10/100 Mbit/s |
| Parametryzacja | CODESYS V3 |
| Pomoc w konfiguracji | CODESYS V3 |
| Dodatkowe funkcje | Funkcje diagnostyczne |
| Dane CPU | 256 MB RAM |
| Interfejs sterowania | Magistrala CAN |
| Znamionowe napięcie robocze DC | 24 V |
| Znamionowe napięcie robocze DC, napięcie obciążenia | bez pneumatyki: 18 ... 30V |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 85 mA |
| Buforowanie przerw w zasilaniu | 10 ms |
| Programowanie, język obsługi | DE, EN |
| Język programowania | wg IEC 61131-3 |
| Programowanie, obsługa plików | tak |
| Oprogramowanie do programowania | CODESYS od firmy Festo |
| Pamięć programu | 16 MB na program użytkownika |
| Czas przetwarzania | ok. 200 µs/1 k rozkaz |
| Bloki funkcyjne | Odczyt diagnostyki modułów CPX |
| Znacznik (Flag) | 28 kB remanent data |
| Łączna liczba osi | 31 |
Parametry techniczne - Blok sterownika CPX-CEC-M1-V3 serii CPX - Festo
Moduły funkcjonalne
Odczyt komunikatów diagnostycznych dla CPX, CPX-status diagnostyki, Kopiowanie historii diagnostyki CPX, I inne
Parametryzacja
CODESYS V3
Interfejs Ethernet
RJ 45 (oprawka, 8-pin)
Diody LED specyficzne dla magistrali
TP: Link/Traffic
Diody LED specyficzne dla produktu
ERR: błąd run-time PLC, M: Zmieniona konfiguracja/aktywne wymuszanie stanów, PL: Zasilanie dla wyjść, PS: PS: Zasilanie elektroniki, zasilanie czujników
Dane CPU
256 MB RAM, 32 MB Flash, Procesor 800 MHz
Programowanie, język
DE, EN
Programowanie, file handling support
Tak
Czas przetwarzania
Ok. 200 µs/1 k instrukcji
Własny pobór prądu przy napięciu roboczym
znam. 85 mA
Ustawianie adresu IP
DHCP, Przy pomocy CoDeSys, Przy pomocy CPX-MMI
Diagnostyka specyficzna dla urządzenia
Diagnostyka zorientowana na kanał i moduł, Za niskie napięcie/zwarcie w modułach, Pamięć dla diagnostyki
Znaczniki (Flags)
28 kB pozostałe dane, Koncepcja zmiennych CoDeSys
Nominalne napięcie robocze DC, napięcie obciążenia
Bez pneumatyki: 18 ... 30V, 24 V, Z pneumatyką Typ Midi/Maxi: 21,6 ... 26,4V, Z pneumatyką - Typ CPA: 20,4 ... 26,4V, Z pneumatyką - Typ MPA: 18 ... 30V
Język programowania
Wg IEC 61131-3, Schemat drabinkowy (LDR), Lista rozkazów (STL), Tekst strukturalny, Wykres funkcjonalny, Wykres sekwencyjny, Dodatkowy CFC
Pamięć programu
16 MB Program użytkownika
Ethernet, prędkość transmisji danych
10/100 Mbit/s
Ethernet, wtyczka przyłącz.
RJ45, Gniazdo, 8-pin
Interfejs-Fieldbus, izolacja galwaniczna
Tak
Interfejs-Fieldbus, technologia przyłączy
Wtyczka, Sub-D, 9-pin
Interfejs fieldbus
CAN-Bus
Interfejs dla sterowania
CAN-Bus
Stopień ochrony
IP65, IP67
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocniony poliamidPC
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
135 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
95 %, Bez kondensacji
Nominalne napięcie robocze DC
24 V
Wymiary B x L x H
50 mm x 107 mm x 55 mm
Buforowanie zaniku zasilania
10 ms
Temperatura otoczenia
-5 °C do 50 °C
Elementy obsługowe
Przełącznik-DIL dla zamknięcia CAN, Obrotowy przełącznik dla RUN/STOP
Dodatkowe funkcje
Funkcje diagnostyczne, Funkcje ruchu dla napędów elektrycznych
Protokół
CODESYS Level 2, EasyIP, Modbus TCP, TCP/IP
Ethernet, obsługiwane protokoły
TCP/IP, EasyIP, Modbus TCP
Wsparcie dla konfiguracji
CODESYS V3
Interfejs-Fieldbus, szybkość transmisji
125, 250, 500, 800, 1000kbit/s, Ustawianie przy pomocy oprogramowania
Ethernet, liczba interfejsów
1
Całkowita liczba napędów
31
Oprogramowanie do programowania
CODESYS provided by Festo
Nr kat.
OT-FESTO058738
Pliki do pobrania - Blok sterownika CPX-CEC-M1-V3 serii CPX - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
