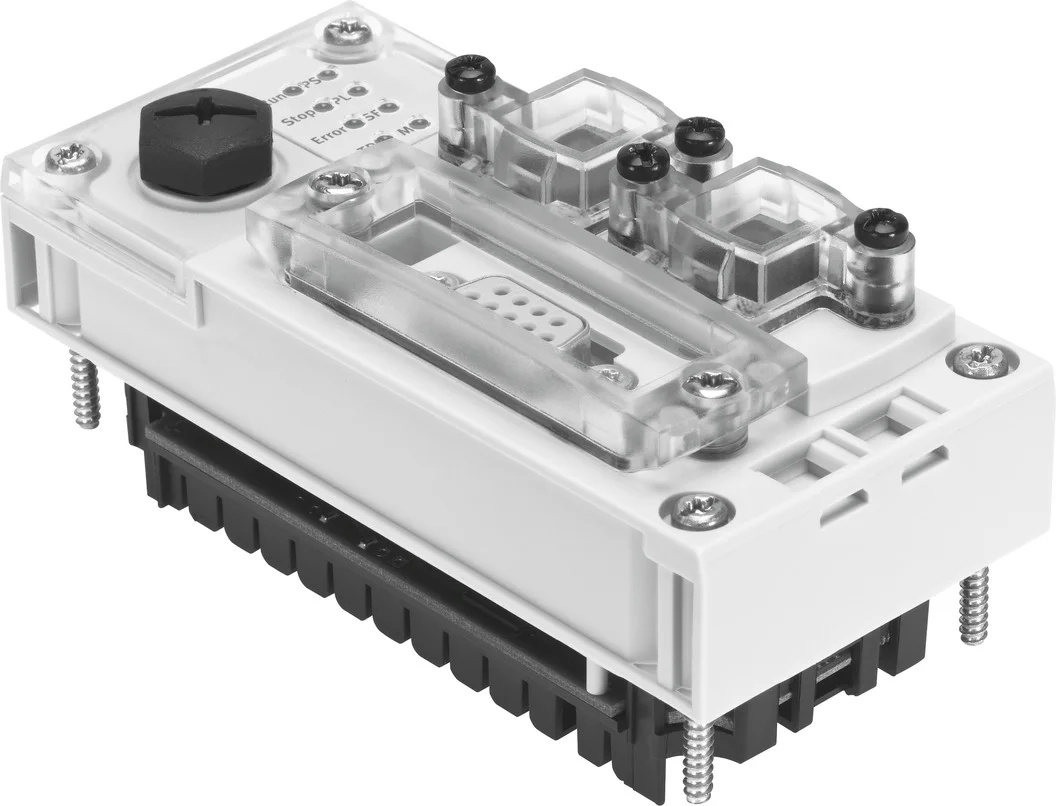

Blok sterownika CPX-CEC serii CPX - Festo
Festo

Blok sterownika CPX-CEC serii CPX - Festo

SKU: OT-FESTO033765 MPN: CPX-CEC
Producent: Festo
Cena netto/szt. 3 645,60 zł
4 484,09 zł brutto/szt.
Blok sterownika CPX-CEC serii CPX - Festo
3 645,60 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Blok sterownika CPX-CEC serii CPX - Festo

  • Indywidualne komponenty do terminala elektrycznego CPX

Dane techniczne

ProtokółCODESYS Level 2
Wymiary szer. x dł. x wys.50 mm x 107 mm x 55 mm
Waga produktu155 g
Temperatura otoczenia-5 degC
Temperatura przechowywania-20 degC
Względna wilgotność powietrza95%
Stopień ochronyIP65
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyWzmocniony poliamid
Wskaźnik LED specyficzny dla produktuERR: Błąd działania sterownika PLC
Wskaźnik LED specyficzny dla magistraliTP: Link/Traffic
Diagnostyka specyficzna dla urządzeniaDiagnostyka kanałowa i modułowa
Elementy obsługowePrzełącznik obrotowy do RUN/Stop
Ustawianie adresu IPDHCP
Interfejs EthernetRJ 45 (gniazdo, 8-pin)
Ethernet, liczba1
Ethernet, obsługiwane protokołyTCP/IP, EasyIP, Modbus TCP
Ethernet, wtyk przyłączeniowyRJ45
Ethernet, prędkość przesyłania danych10/100 Mbit/s
ParametryzacjaCODESYS V2.3
Prędkość transmisji10/100 bit/s wg IEEE 802.3 (10BaseT) lub 802.3u (100BaseTx)
Pomoc w konfiguracjiCODESYS V2.3
Dodatkowe funkcjeFunkcje diagnostyczne
Dane CPU32 MB Flash
Znamionowe napięcie robocze DC24 V
Znamionowe napięcie robocze DC, napięcie obciążeniabez pneumatyki: 18 ... 30V
Wewnętrzny pobór prądu przy nominalnym napięciu roboczymTyp. 85 mA
Buforowanie przerw w zasilaniu10 ms
Interfejs danychInterfejs RS232
Programowanie, język obsługiDE, EN
Język programowaniawg IEC 61131-3
Programowanie, obsługa plikówtak
Oprogramowanie do programowaniaCODESYS provided by Festo V2.3
Pamięć programu4 MB na program użytkownika
Czas przetwarzaniaok. 200 µs/1 k rozkaz
Bloki funkcyjneOdczyt diagnostyki modułów CPX
Znacznik (Flag)30 kB remanent data

Parametry techniczne - Blok sterownika CPX-CEC serii CPX - Festo

Ustawianie adresu IP
DHCP, Przy pomocy CoDeSys, Przy pomocy CPX-MMI
Parametryzacja
CODESYS V2.3
Interfejs Ethernet
RJ 45 (oprawka, 8-pin)
Diody LED specyficzne dla magistrali
TP: Link/Traffic
Diody LED specyficzne dla produktu
ERR: błąd run-time PLC, M: Zmieniona konfiguracja/aktywne wymuszanie stanów, PL: Zasilanie dla wyjść, PS: PS: Zasilanie elektroniki, zasilanie czujników, RUN: Status PLC, SF: Błąd systemu
Dane CPU
32 MB Flash, 32 MB RAM, Procesor 400 MHz
Programowanie, język
DE, EN
Programowanie, file handling support
Tak
Czas przetwarzania
Ok. 200 µs/1 k instrukcji
Własny pobór prądu przy napięciu roboczym
znam. 85 mA
Diagnostyka specyficzna dla urządzenia
Diagnostyka zorientowana na kanał i moduł, Za niskie napięcie/zwarcie w modułach, Pamięć dla diagnostyki
Moduły funkcjonalne
Odczyt komunikatów diagnostycznych dla CPX, CPX-status diagnostyki, Kopiowanie historii diagnostyki CPX, I inne
Znaczniki (Flags)
30 kB danych, 8 MB pamięci danych globalnych, Koncepcja zmiennych CoDeSys
Nominalne napięcie robocze DC, napięcie obciążenia
Bez pneumatyki: 18 ... 30V, 24 V, Z pneumatyką Typ Midi/Maxi: 21,6 ... 26,4V, Z pneumatyką - Typ CPA: 20,4 ... 26,4V, Z pneumatyką - Typ MPA: 18 ... 30V
Język programowania
Wg IEC 61131-3, Schemat drabinkowy (LDR), Lista rozkazów (STL), Tekst strukturalny, Wykres funkcjonalny, Wykres sekwencyjny, Dodatkowy CFC
Pamięć programu
4 MB program użytkownika
Ethernet, prędkość transmisji danych
10/100 Mbit/s
Ethernet, wtyczka przyłącz.
RJ45, Gniazdo, 8-pin
Interfejs danych
Interfejs RS232, Sub-D, 9-pin, gniazdo, 9,6 ... 230,4 kBit/s, Separacja galwaniczna
Buforowanie zaniku zasilania
10 ms
Stopień ochrony
IP65, IP67
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, PC
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
155 g
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
95 %, Bez kondensacji
Nominalne napięcie robocze DC
24 V
Wymiary B x L x H
50 mm x 107 mm x 55 mm
Temperatura otoczenia
-5 ... 50 °C
Elementy obsługowe
Obrotowy przełącznik dla RUN/STOP
Dodatkowe funkcje
Funkcje diagnostyczne, Funkcja komunikacji RS232
Protokół
CODESYS Level 2, EasyIP, Modbus TCP, TCP/IP
Ethernet, obsługiwane protokoły
TCP/IP, EasyIP, Modbus TCP
Wsparcie dla konfiguracji
CODESYS V2.3
Szybkość transmisji
10/100 Bit/s wg IEEE 802.3 (10BaseT) lub 802.3u (100BaseTx)
Ethernet, liczba interfejsów
1
Oprogramowanie do programowania
CODESYS provided by Festo V2.3
Nr kat.
OT-FESTO033765

Pliki do pobrania - Blok sterownika CPX-CEC serii CPX - Festo

  • Karta katalogowa Pobierz
  • 567346datasheet.pdf Pobierz
