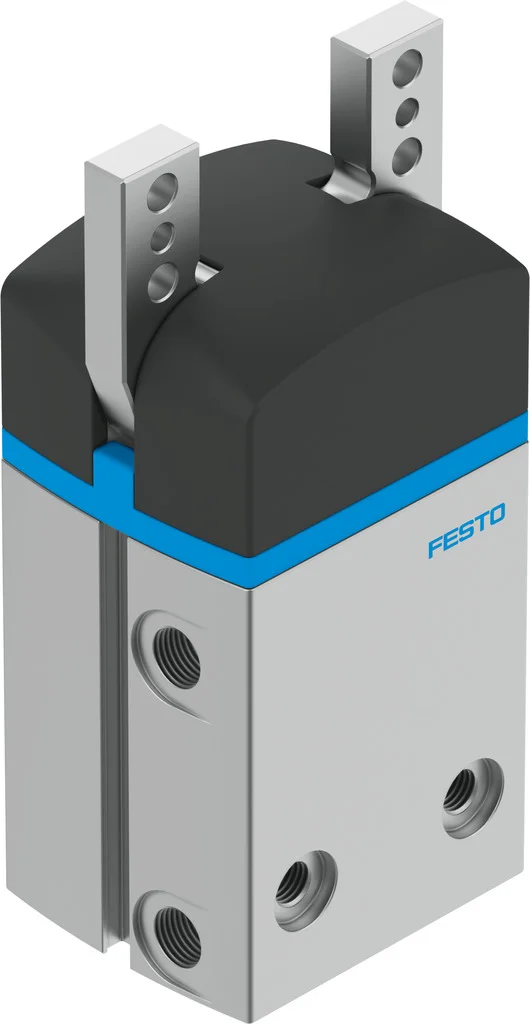

Chwytak kątowy DHWS-40-A (1310184) serii DHWS - Festo
SKU: OT-FESTO032867
MPN: DHWS-40-A
Producent:
Festo
Cena netto/szt.
3 067,73 zł
3 773,31 zł
brutto/szt.
.png)
Opis produktu - Chwytak kątowy DHWS-40-A (1310184) serii DHWS - Festo
Przeznaczony do wielu różnych zastosowań: standardowy chwytak DHWS oferuje dużą siłę chwytu. Umożliwia chwytanie zewnątrzne i wewnątrzne
- Lepsze prowadzenie szczęk chwytających
- Wewnętrzny stały dławik, dzięki czemu zewnętrzny dławik jest w 80% przypadków zbędny
- Szczelinowy system prowadzenia
- Maks. dokładność powtarzalności
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele opcji montażu na napędach
Dane techniczne
| Wielkość | 40 |
| Maks. zamienność | 0.2 mm |
| Maks. kąt otwarcia | 40 deg |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.04 mm |
| Liczba szczęk chwytaka | 2 |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Wspornik |
| Konstrukcja | Dźwignia |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 63 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 96 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Temperatura otoczenia | 5 degC |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie | 1497 Ncm |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie | 1362 Ncm |
| Masowy moment bezwładności | 3.81 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 200 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 13 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 13 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 13 Nm |
| Waga produktu | 775 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | PA |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał szczęk chwytaka | Stal wysokostopowa |
Parametry techniczne - Chwytak kątowy DHWS-40-A (1310184) serii DHWS - Festo
Wielkość
40
Konstrukcja
dźwigniowa
Maks. moment na szczęce chwytaka Mz , statyczny
13 Nm
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Przyłącza pneumatyczne
G1/8
Waga produktu
775 g
Maks. dokładność zamienności
<= 0,2 mm
Masowy moment bezwładności
3.81 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
13 Nm
Maks. moment na szczęce chwytaka My, statyczny
13 Nm
Tryb pracy
dwustronnego działania
Maks. częstotliwość robocza chwytaka
<= 3 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
63 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
96 ms
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
200 N
Materiał szczęk chwytaka
stal wysokostopowa
Maks. kąt otwarcia
40 deg
Całkowity moment chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
1 497 Ncm
Całkowity moment chwytu przy 0,6 Mpa (6 bar, 87 psi), zamknięcie
1 362 Ncm
Uwaga dotycząca materiałów
zgodne z RoHS
Ciśnienie robocze
2 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
PA
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
dźwigniowy
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
G1/8
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium, twardy anodowany
Liczba szczęk
2
Funkcja chwytaka
kątowy
Dokładność powtarzalności
0 do 0,04 mm
Tworzywo obudowy
twardy kuty stop aluminium, anodowany
Zasada działania
dwustronnego działania
Powtarzalność
<= 0,04 mm
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO032867
Pliki do pobrania - Chwytak kątowy DHWS-40-A (1310184) serii DHWS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
