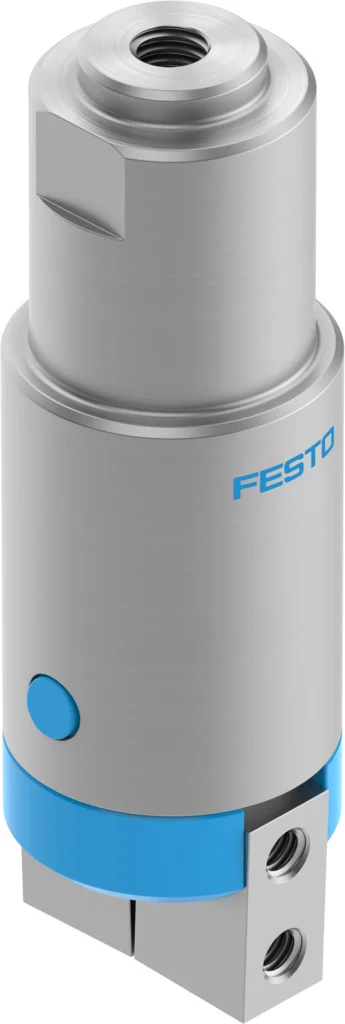

Chwytak kątowy HGWM-08-EZ-G8 (185698) serii HGWM - Festo
SKU: OT-FESTO008911
MPN: HGWM-08-EZ-G8
Producent:
Festo
Cena netto/szt.
885,42 zł
1 089,07 zł
brutto/szt.
.png)
Opis produktu - Chwytak kątowy HGWM-08-EZ-G8 (185698) serii HGWM - Festo
Mikrochwytak do ograniczonych przestrzeni montażowych w wielkościach 8 i 12, moment chwytający 11 ... 38 Ncm. Mocowanie do wyboru za pomocą kołnierza zaciskowego lub gwintu zewnętrznego.
- Mikrochwytak: kompaktowa, zwarta konstrukcja
- Wszechstronny dzięki możliwości montażu różnych szczęk zewnętrznych
- Chwytak jednostronnego działania, opcjonalnie z otwartymi (NO) lub zamkniętymi (NC) szczękami chwytaka
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Opcje montażu z króćcem zaciskowym, z montażem kołnierzowym, z kompensacją skoku Z
Dane techniczne
| Wielkość | 8 |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.5 deg |
| Maks. luz szczęk chwytających Sz | 0.03 mm |
| Maks. kąt otwarcia | 14 deg |
| Dokładność powtarzalności chwytaka | 0.02 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Sposób działania | Jednostronnego działania |
| Funkcja chwytaka | Wspornik |
| Zabezpieczenie siły chwytania | brak |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | brak |
| Symbol | 00991898 |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 1 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 2.5 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | 5 degC |
| Moment od sprężyny powrotnej | 0.006 Nm |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie | 24 Ncm |
| Masowy moment bezwładności | 25.2 kgcm² |
| Masowy moment bezwładności na zewnętrzny palec chwytaka | 250 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 7 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 0.2 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 0.2 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 0.2 Nm |
| Maks. masa na zewnętrzny palec chwytaka | 400 g |
| Waga produktu | 13 g |
| Typ mocowania | zaciskany |
| Przyłącze pneumatyczne | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Polioksymetylen |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał szczęk chwytaka | Stal wysokostopowa |
Parametry techniczne - Chwytak kątowy HGWM-08-EZ-G8 (185698) serii HGWM - Festo
Wielkość
8
Konstrukcja
równia pochyła
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
1 ms
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
M3
Waga produktu
13 g
Maks. moment na szczęce chwytaka Mx, statyczny
20 Ncm
Maks. moment na szczęce chwytaka My, statyczny
20 Ncm
Maks. moment na szczęce chwytaka Mz , statyczny
20 Ncm
Maks. częstotliwość robocza chwytaka
4 Hz
Tryb pracy
jednostronnego działania, zamknięty
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
2,5 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
0,5 deg
Maks. luz na szczęce chwytaka Sz
0,03 mm
Maks. siła na szczęce chwytaka Fz, statyczna
7 N
Materiał szczęk chwytaka
stal wysokostopowa
Maks. kąt otwarcia
14 deg
Całkowity moment chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
24 Ncm
Moment od sprężyny powrotnej
0,55 Ncm
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE
Ciśnienie robocze
2 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
POM
Rodzaj konstrukcji
płaszczyzna pochylona
Klasa odporności na korozję KBK
2
Sposób montażu
zamocowany
Sygnalizacja położenia
bez
Przyłącze pneumatyczne
M3
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:-:-]
Materiał obudowy
stal wysokostopowa, nierdzewna
Liczba szczęk
2
Funkcja chwytaka
kątowy
Dokładność powtarzalności
0 do 0,02 mm
Tworzywo obudowy
wysokostopowa stal nierdzewna
Zasada działania
jednostronnego działania
Powtarzalność
<= 0,02 mm
Nr kat.
OT-FESTO008911
Pliki do pobrania - Chwytak kątowy HGWM-08-EZ-G8 (185698) serii HGWM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
