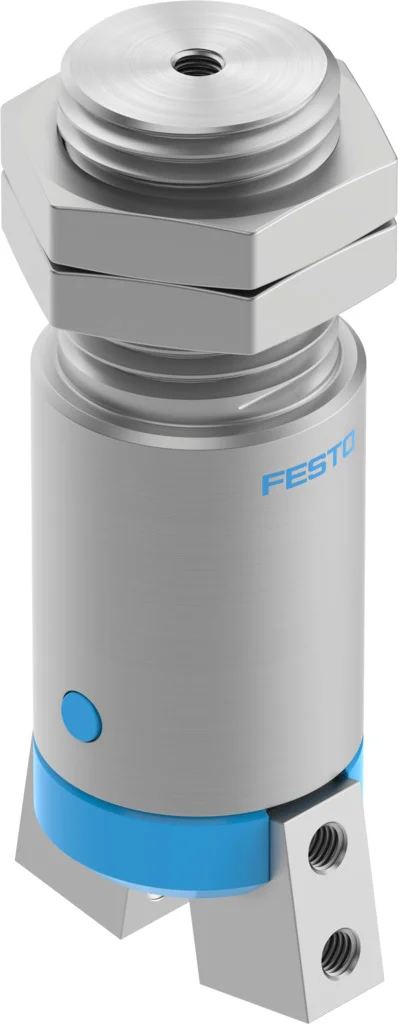

Chwytak kątowy HGWM-12-EO-G7 (185700) serii HGWM - Festo
SKU: OT-FESTO008913
MPN: HGWM-12-EO-G7
Producent:
Festo
Cena netto/szt.
1 078,09 zł
1 326,05 zł
brutto/szt.
.png)
Opis produktu - Chwytak kątowy HGWM-12-EO-G7 (185700) serii HGWM - Festo
Mikrochwytak do ograniczonych przestrzeni montażowych w wielkościach 8 i 12, moment chwytający 11 ... 38 Ncm. Mocowanie do wyboru za pomocą kołnierza zaciskowego lub gwintu zewnętrznego.
- Mikrochwytak: kompaktowa, zwarta konstrukcja
- Wszechstronny dzięki możliwości montażu różnych szczęk zewnętrznych
- Chwytak jednostronnego działania, opcjonalnie z otwartymi (NO) lub zamkniętymi (NC) szczękami chwytaka
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Opcje montażu z króćcem zaciskowym, z montażem kołnierzowym, z kompensacją skoku Z
Dane techniczne
| Wielkość | 12 |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.5 deg |
| Maks. luz szczęk chwytających Sz | 0.03 mm |
| Maks. kąt otwarcia | 18.5 deg |
| Dokładność powtarzalności chwytaka | 0.02 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Sposób działania | Jednostronnego działania |
| Funkcja chwytaka | Wspornik |
| Zabezpieczenie siły chwytania | brak |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | brak |
| Symbol | 00991897 |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 3.7 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 1.8 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | 5 degC |
| Moment od sprężyny powrotnej | 0.013 Nm |
| Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie | 64 Ncm |
| Masowy moment bezwładności | 267 kgcm² |
| Masowy moment bezwładności na zewnętrzny palec chwytaka | 560 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 20 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 0.4 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 0.4 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 0.4 Nm |
| Maks. masa na zewnętrzny palec chwytaka | 1000 g |
| Waga produktu | 52 g |
| Typ mocowania | Z przeciwnakrętką |
| Przyłącze pneumatyczne | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Polioksymetylen |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał szczęk chwytaka | Stal wysokostopowa |
Parametry techniczne - Chwytak kątowy HGWM-12-EO-G7 (185700) serii HGWM - Festo
Wielkość
12
Konstrukcja
równia pochyła
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
3,7 ms
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
M3
Waga produktu
52 g
Maks. moment na szczęce chwytaka Mx, statyczny
40 Ncm
Maks. moment na szczęce chwytaka My, statyczny
40 Ncm
Maks. moment na szczęce chwytaka Mz , statyczny
40 Ncm
Maks. częstotliwość robocza chwytaka
4 Hz
Tryb pracy
jednostronnego działania, normalnie otwarty
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
1,8 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
0,5 deg
Maks. luz na szczęce chwytaka Sz
0,03 mm
Maks. siła na szczęce chwytaka Fz, statyczna
20 N
Materiał szczęk chwytaka
stal wysokostopowa
Maks. kąt otwarcia
18,5 deg
Całkowity moment chwytu przy 0,6 Mpa (6 bar, 87 psi), zamknięcie
64 Ncm
Moment od sprężyny powrotnej
1,3 Ncm
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE
Ciśnienie robocze
2 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
POM
Rodzaj konstrukcji
płaszczyzna pochylona
Klasa odporności na korozję KBK
2
Sposób montażu
przy pomocy nakrętki zabezpieczającej
Sygnalizacja położenia
bez
Przyłącze pneumatyczne
M3
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:-:-]
Materiał obudowy
stal wysokostopowa, nierdzewna
Liczba szczęk
2
Funkcja chwytaka
kątowy
Dokładność powtarzalności
0 do 0,02 mm
Tworzywo obudowy
wysokostopowa stal nierdzewna
Zasada działania
jednokierunkowo otwarty
Powtarzalność
<= 0,02 mm
Nr kat.
OT-FESTO008913
Pliki do pobrania - Chwytak kątowy HGWM-12-EO-G7 (185700) serii HGWM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
