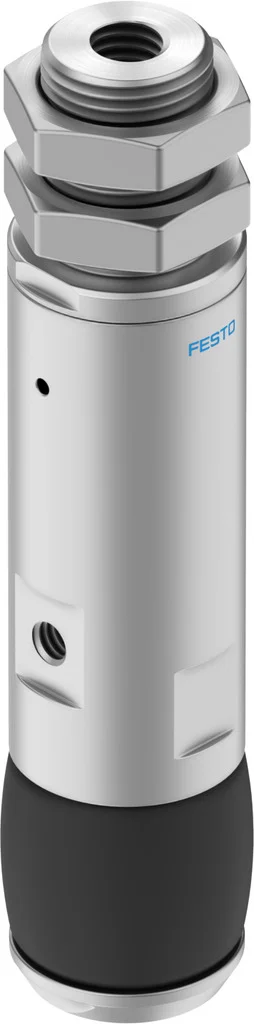

Chwytak mieszkowy DHEB-14-E-U-E-P (1320834) serii DHEB - Festo
SKU: OT-FESTO031529
MPN: DHEB-14-E-U-E-P
Producent:
Festo
Cena netto/szt.
1 292,97 zł
1 590,35 zł
brutto/szt.
.png)
Opis produktu - Chwytak mieszkowy DHEB-14-E-U-E-P (1320834) serii DHEB - Festo
Do delikatnego chwytania wewnętrznego kruchych przedmiotów: Membrana chwytaka DHEB dostosowuje się do ich wewnętrznego konturu.
- 11 wielkości dla średnic chwytania od 8 do 85 mm
- Kierunek ruchu mieszka w górę lub w dół
- Różne materiały, z jakich są wykonane mieszki: EPDM lub silikon
- Boczne przyłącze powietrza z otworem pośrodku lub centralnie na górze
- Zoptymalizowany proces ruchu o wysokiej jakości: pozwala uniknąć zarysowania obrabianych przedmiotów
- Dodatkowe bezpieczeństwo: opcjonalna kontrola przy pomocy czujników zbliżeniowych
- Do delikatnego chwytania wewnątrz kruchych przedmiotów
Dane techniczne
| Wielkość | 14 |
| Skok mieszka | 7 mm |
| Min. średnica do uchwycenia | 15 mm |
| Maks. średnica do uchwycenia | 19.5 mm |
| Pozycja montażu | dowolny |
| Sposób działania | Jednostronnego działania |
| Funkcja chwytaka | adaptatywna |
| Konstrukcja | Membrana zwężana |
| Prowadnica | Prowadnica podstawowa |
| Sygnalizacja położenia | brak |
| Ciśnienie robocze | 5 bar |
| Ciśnienie resetowania | 1 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 20 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 40 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura otoczenia | 5 degC |
| średni interwał wymiany mieszka | 0.5 Mio SP |
| Orientacyjna wartość efektywnego obciążenia | 0.15 kg |
| Waga produktu | 20 g |
| Typ mocowania | z gwintem zewnętrznym |
| Przyłącze pneumatyczne | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał mieszka | EPDM |
| Materiał obudowy | Aluminium |
Parametry techniczne - Chwytak mieszkowy DHEB-14-E-U-E-P (1320834) serii DHEB - Festo
Wielkość
14
Konstrukcja
membrana skurczowa, dodatnio poprowadzona sekwencja ruchu
Min. średnica dla uchwycenia
15 mm
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
M3
Waga produktu
20 g
Prowadzenie
wykonanie podstawowe
Materiał mieszka
EPDM
Skok mieszka
7 mm
Tryb pracy
jednostronnego działania, zamknięty
Maks. średnica dla uchwycenia
19,5 mm
Ciśnienie kasowania
< 1 bar
Maks. częstotliwość robocza chwytaka
<= 4 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
20 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
40 ms
Średni okres wymiany dla mieszka
0,5 Mio SP
Wartość obciążenia użytecznego
0,15 kg
Przyłącze pneumatyczne
M3
Ciśnienie robocze
5 do 8 bar
Temperatura otoczenia
5 do 60 °C
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
skurcz przepony-ruch wymuszony
Klasa odporności na korozję KBK
2
Sposób montażu
z gwintem zewnętrznym, przy pomocy nakrętki zabezpieczającej
Sygnalizacja położenia
bez
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Materiał obudowy
aluminium anodowane
Tworzywo obudowy
aluminium anodowane
Prowadnica
Base guide
Zasada działania
pojedyncze działanie zamknięte
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO031529
