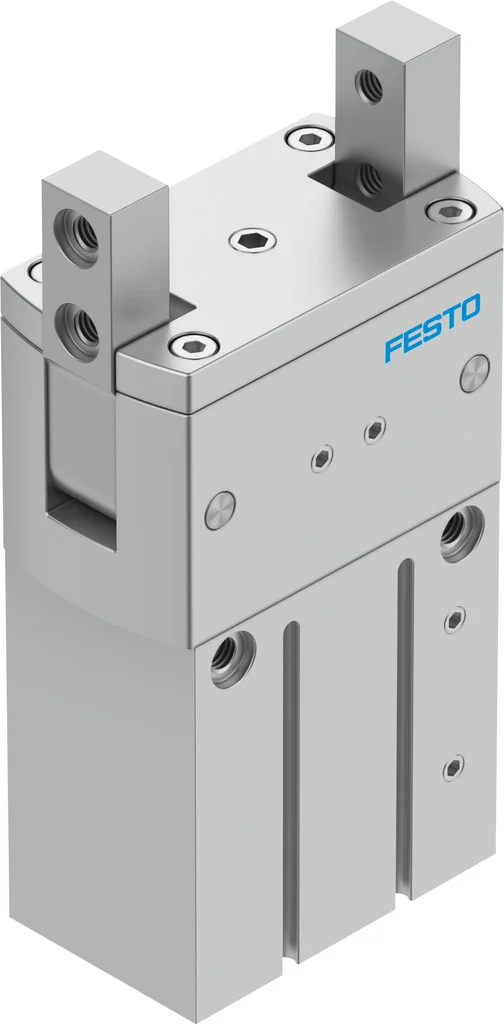

Chwytak promieniowy HGRT-32-A-G2 (563911) serii HGRT - Festo
SKU: OT-FESTO032710
MPN: HGRT-32-A-G2
Producent:
Festo
Cena netto/szt.
4 372,26 zł
5 377,88 zł
brutto/szt.
.png)
Opis produktu - Chwytak promieniowy HGRT-32-A-G2 (563911) serii HGRT - Festo
Do wymagających zadań: wytrzymały chwytak promieniowy z zsynchronizowanym prowadzeniem szczelinowym.
- Wytrzymały i precyzyjny układ kinematyczny, zapewniający dobre przenoszenie momentu i długotrwałą eksploatację
- Bezpieczne chwytanie dzięki precyzyjnie ukształtowanym prowadnicom ślizgowym
- Szczelinowy system prowadzenia
- Optymalne czasy cyklu dzięki dowolnie ustawianym kątom otwarcia do maks. 90deg na palec chwytaka
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele opcji montażu na napędach
Dane techniczne
| Wielkość | 32 |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. kąt otwarcia | 180 deg |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.02 mm |
| Liczba szczęk chwytaka | 2 |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Promieniowy |
| Zabezpieczenie siły chwytania | przy zamykaniu |
| Konstrukcja | wymuszony przebieg ruchu |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991895 |
| Ciśnienie robocze | 4 bar |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 503 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 337 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 5.03 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 280 N |
| Maks. moment na szczęce chwytaka My statyczny | 13.5 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 1.3 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 10 Mio SP |
| Waga produktu | 940 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Stop aluminium, anodowany na gładko |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak promieniowy HGRT-32-A-G2 (563911) serii HGRT - Festo
Wielkość
32
Maks. moment na szczęce chwytaka Mz , statyczny
1,3 Nm
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Przyłącza pneumatyczne
M5
Konstrukcja
dodatnio poprowadzona sekwencja ruchu
Waga produktu
940 g
Maks. dokładność zamienności
<= 0,2 mm
Masowy moment bezwładności
5.03 kg cm2
Maks. moment na szczęce chwytaka My, statyczny
13,5 Nm
Pozycja zabudowy
dowolna
Maks. częstotliwość robocza chwytaka
<= 3 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
503 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
337 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
280 N
Okresy smarowania elementów prowadzących
10 Mio SP
Materiał szczęk chwytaka
stal hartowana
Maks. kąt otwarcia
180 deg
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
sekwencja ruchów wymuszonych
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tuleja centrująca
Sygnalizacja położenia
przy pomocy czujników, przy pomocy czujników indukcyjnych
Przyłącze pneumatyczne
M5
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
aluminium anodowane
Liczba szczęk
2
Funkcja chwytaka
promieniowy
Dokładność powtarzalności
0 do 0,02 mm
Tworzywo obudowy
gładkie aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,02 mm
Nr kat.
OT-FESTO032710
Pliki do pobrania - Chwytak promieniowy HGRT-32-A-G2 (563911) serii HGRT - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
