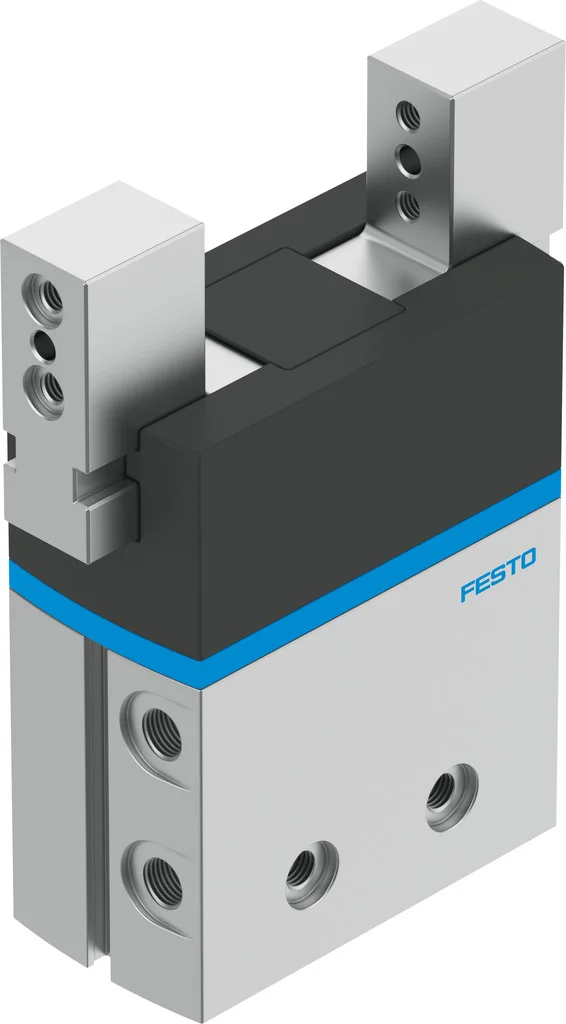

Chwytak równoległy DHPS-35-A-NO (1254053) serii DHPS - Festo
SKU: OT-FESTO032834
MPN: DHPS-35-A-NO
Producent:
Festo
Cena netto/szt.
4 531,09 zł
5 573,24 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy DHPS-35-A-NO (1254053) serii DHPS - Festo
Owalny tłok zapewnia standardowemu chwytakowi pewny uchwyt w wielu różnych zastosowaniach.
- Mocne i precyzyjne prowadzenie szczęk w rowku T
- Duża siła chwytu przy niewielkich wymiarach
- Maks. dokładność powtarzalności
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele opcji montażu na napędach
Dane techniczne
| Wielkość | 35 |
| Skok na szczękę chwytającą | 12.5 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.5 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.02 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | przy otwieraniu |
| Konstrukcja | Dźwignia |
| Prowadnica | Prowadnica ślizgowa |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00995947 |
| Ciśnienie robocze | 0.4 MPa |
| Ciśnienie robocze | 4 bar |
| Ciśnienie robocze | 58 psi |
| Maks. częstotliwość robocza chwytaka | 2 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 88 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 151 ms |
| Maks. masa na zewnętrzny palec chwytaka | 450 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 12.832 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 450 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 50 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 50 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 50 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 10 Mio SP |
| Waga produktu | 1345 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | PA |
| Materiał obudowy | Stop aluminium, twardo anodowany |
| Materiał szczęk chwytaka | Stal wysokostopowa nierdzewna |
Parametry techniczne - Chwytak równoległy DHPS-35-A-NO (1254053) serii DHPS - Festo
Wielkość
35
Maks. moment na szczęce chwytaka Mz , statyczny
50 Nm
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Przyłącza pneumatyczne
G1/8
Konstrukcja
dźwigniowa, dodatnio poprowadzona sekwencja ruchu
Waga produktu
1 345 g
Prowadzenie
na łożyskach ślizgowych
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
450 g
Masowy moment bezwładności
12.832 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
50 Nm
Maks. moment na szczęce chwytaka My, statyczny
50 Nm
Tryb pracy
dwustronnego działania
Maks. częstotliwość robocza chwytaka
2 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
88 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
151 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
< 0,5 deg
Maks. luz na szczęce chwytaka Sz
< 0,02 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
450 N
Okresy smarowania elementów prowadzących
10 Mio SP
Materiał szczęk chwytaka
stal wysokostopowa, nierdzewna
Zabezpieczenie siły chwytania
przy otwieraniu
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
PA
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
wymuszony ruch dźwigni
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
G1/8
Uwaga dotycząca materiałów
zgodne z RoHS
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium, twardy anodowany
Skok na szczękę chwytaka
12,5 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,02 mm
Tworzywo obudowy
twardy kuty stop aluminium, anodowany
Prowadnica
prowadnica slizgowa
Zasada działania
o podwójnym działaniu
Powtarzalność
< 0,02 mm
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO032834
Pliki do pobrania - Chwytak równoległy DHPS-35-A-NO (1254053) serii DHPS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
