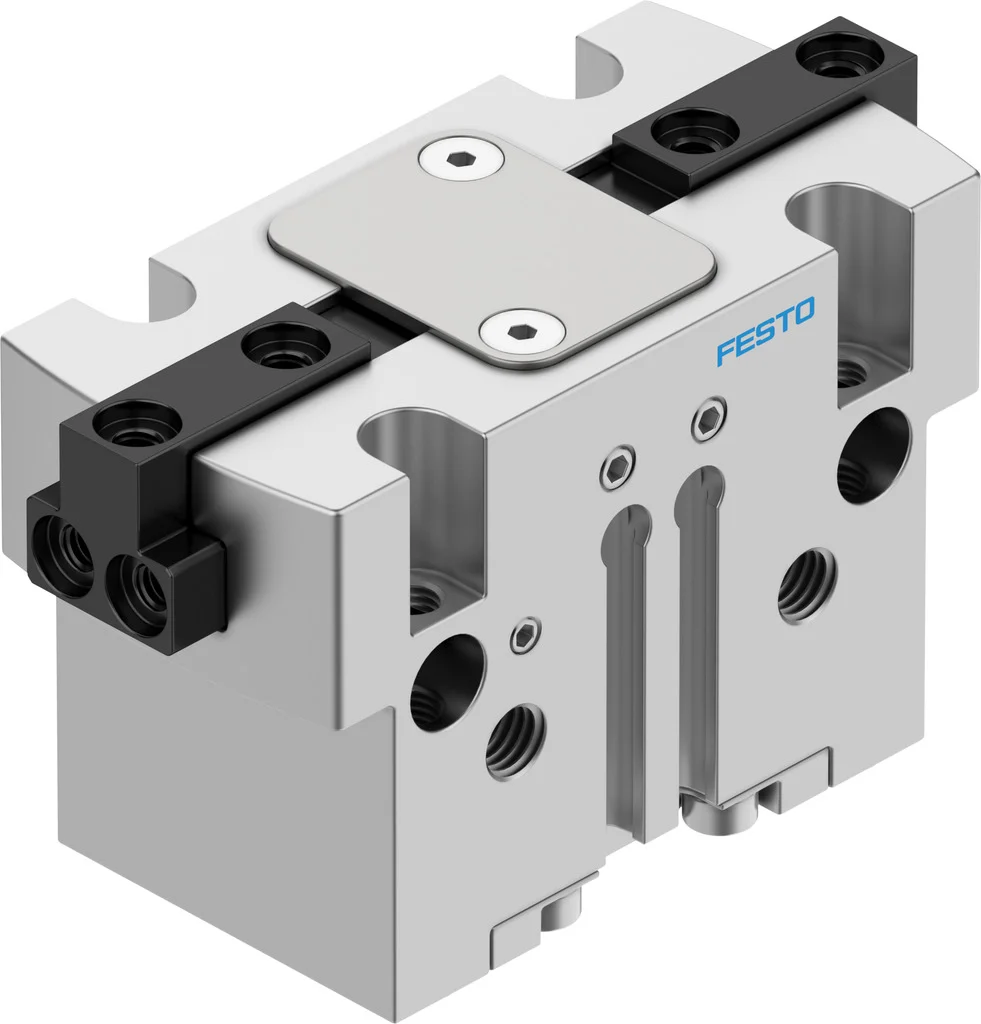

Chwytak równoległy HGPT-20-A-B-G1 (560199) serii HGPT - Festo
SKU: OT-FESTO025402
MPN: HGPT-20-A-B-G1
Producent:
Festo
Cena netto/szt.
3 603,81 zł
4 432,69 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy HGPT-20-A-B-G1 (560199) serii HGPT - Festo
Wytrzymały chwytak w kształcie litery T do wymagających zadań. Możliwe chwytanie zewnętrzne i wewnętrzne.
- Mocne i wydajne
- Z prowadzeniem w rowku T
- Zabezpieczenie przed zapyleniem szczęk chwytających za pomocą powietrza uszczelniającego
- Dostępny wariant o dużej sile
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 20 |
| Skok na szczękę chwytającą | 4 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.04 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | przy otwieraniu |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00995947 |
| Ciśnienie robocze | 4 bar |
| Ciśnienie robocze powietrza nadmuchowego | 0 bar |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 13 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 25 ms |
| Maks. masa na zewnętrzny palec chwytaka | 50 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 0.445 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 700 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 15 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 15 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 8 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Waga produktu | 155 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne powietrza nadmuchowego | M5 |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Nierdzewna stal stopowa |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak równoległy HGPT-20-A-B-G1 (560199) serii HGPT - Festo
Wielkość
20
Maks. częstotliwość robocza chwytaka
<= 3 Hz
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
M5
Konstrukcja
równia pochyła, dodatnio poprowadzona sekwencja ruchu
Waga produktu
155 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
50 g
Masowy moment bezwładności
0.445 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
15 Nm
Maks. moment na szczęce chwytaka My, statyczny
15 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
8 Nm
Tryb pracy
dwustronnego działania
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
13 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
25 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Maks. luz na szczęce chwytaka Sz
<= 0,02 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
700 N
Okresy smarowania elementów prowadzących
5 Mio SP
Materiał szczęk chwytaka
stal hartowana
Zabezpieczenie siły chwytania
przy otwieraniu
Ciśnienie robocze, nadmuch
0 do 0,5 bar
Przyłącze pneumatyczne, nadmuch
M5
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
stal wysokostopowa, nierdzewna
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona, sekwencja ruchów wymuszonych dźwignią
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, przy pomocy otworów przelotowych i kołków, z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M5
Stopień ochrony
IP40
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
aluminium anodowane
Rodzaj ochrony
IP40
Skok na szczękę chwytaka
4 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,04 mm
Tworzywo obudowy
aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,04 mm
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO025402
Pliki do pobrania - Chwytak równoległy HGPT-20-A-B-G1 (560199) serii HGPT - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
