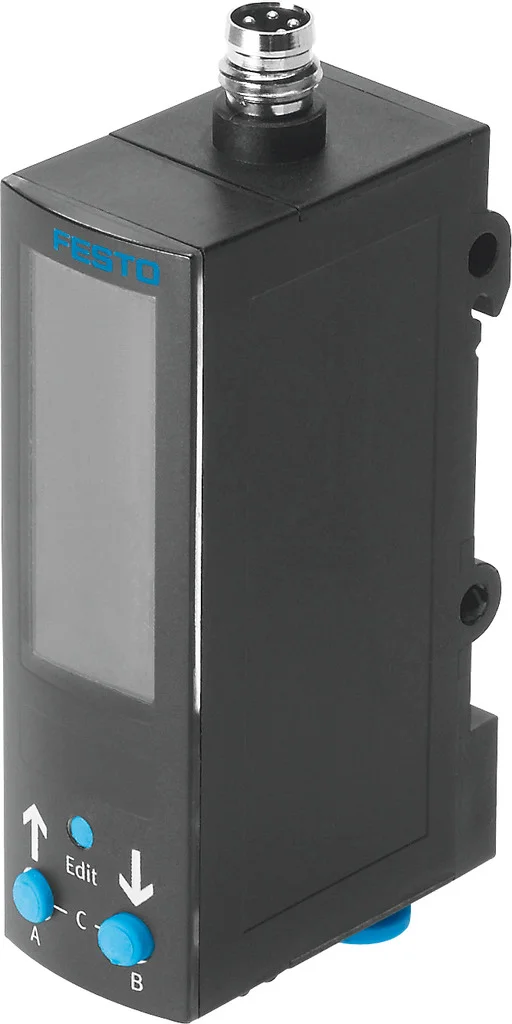

Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo
Festo

Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo

SKU: OT-FESTO023791 MPN: SDE3-D2D-B-HQ4-2P-M8
Producent: Festo
Cena netto/szt. 1 046,39 zł
1 287,06 zł brutto/szt.
Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo
1 046,39 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo

Zoptymalizowana konstrukcja: czujnik ciśnienia i podciśnienia SDE3. Przeznaczony do odczytu ciśnienia względnego i różnicowego - opcjonalnie z 2 niezależnymi wejściami ciśnienia oraz dwukolorowym wyświetlaczem LCD.

  • 5 zakresów pomiarowych ciśnienia
  • Pomiar ciśnienia względnego i różnicowego lub 2 niezależnych ciśnień
  • Wyjście dwustanowe 2x PNP lub 2x NPN
  • Numeryczne lub graficzne wskazanie ciśnienia
  • Montaż: szyna montażowa, uchwyt ścienny/powierzchniowy, na panelu przednim, otwór przelotowy
  • Certyfikat: C-Tick, ATEX, c UL us Listed (OL)

Dane techniczne

Symbol00991165
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Informacja o materiałachZgodność z dyrektywą RoHS
Wielkość pomiarowa2 x ciśnienie względne
Metoda pomiaruPiezorezystancyjny czujnik ciśnienia z wyświetlaczem
Zakres pomiaru ciśnienia - wartość początkowa0 MPa
Zakres pomiaru ciśnienia - wartość początkowa0 bar
Zakres pomiaru ciśnienia - wartość początkowa0 psi
Wartość końcowa zakresu pomiaru ciśnienia0.2 MPa
Wartość końcowa zakresu pomiaru ciśnienia2 bar
Wartość końcowa zakresu pomiaru ciśnienia29 psi
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca ze smarowaniem
Temperatura medium0 degC
Temperatura otoczenia0 degC
Dokładność w +- % FS2 %FS
Wyjście dwustanowe2xPNP
Funkcja przełączaniaDowolnie programowalna
Funkcja elementu przełączającegoz możliwością przełączania
Powtarzalność wartości przełączania0.3 %
Maks. prąd wyjściowy100 mA
Zabezpieczenie przeciwzwarciowePulsed
Zakres napięcia roboczego DC15 V
Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, rodzaj mocowaniaBlokowanie śrubą
Przyłącze elektryczne 1, układ połączeń00991171
Typ mocowaniaPrzy pomocy otworów przelotowych
Pozycja montażudowolny
Przyłącze pneumatyczneQS-4
Waga produktu37 g
Materiał obudowyWzmocniony poliamid
Rodzaj wskazaniaPodświetlany LCD
Wskaźnik stanu przełączeniaLCD żółta
Opcje ustawieńTeach-In
Zabezpieczenie przed manipulacjąKod PIN
Zakres ustawiania wartości progowej0 %
Zakres ustawiania histerezy0 %
Stopień ochronyIP65
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 4 wg ISO 14644-1

Parametry techniczne - Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo

Metoda pomiarowa
Piezorezystancyjny czujnik ciśnienia z wyświetlaczem
Waga produktu
37 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Obwód impulsowy
Zakres napięcia roboczego DC
15 ... 30 V
Wyjście dwustanowe
2xPNP
Funkcja elementu przełączającego
Można przełączyć na
Opcje ustawień
Teach-In
Mierzona wielkość
2 x ciśnienie względne
Przyłącza pneumatyczne
QS-4
Wskaźnik stanu przełączania
Żółta dioda LED
Zakres nastawy wartości progowej
0 ... 100 %
Dokładność FS
2 %FS
Wartość początkowa zakresu pomiaru ciśnienia
0 bar
Wartość końcowa zakresu pomiaru ciśnienia
2 bar
Regulacja histerezy
0 ... 90 %
Powtarzalność punktu przełączania
0.3 %
Materiał obudowy
Wzmocnione PA, PC
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy szyny montażowej
Stopień ochrony
IP65
Temperatura medium
0 ... 50 °C
Przyłącze elektryczne
4-pin, M8x1, Wtyczka, Wg EN 60947-5-2, Konstrukcja okrągła
Zabezpieczenie
PIN-Code
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. Prąd wyjściowy
100 mA
Typ wyświetlacza
Podświetlany-LCD
Funkcja przełączania
Dowolnie programowalny
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Nr kat.
OT-FESTO023791

Pliki do pobrania - Czujnik ciśnienia SDE3-D2D-B-HQ4-2P-M8 (540203) serii SDE3 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
