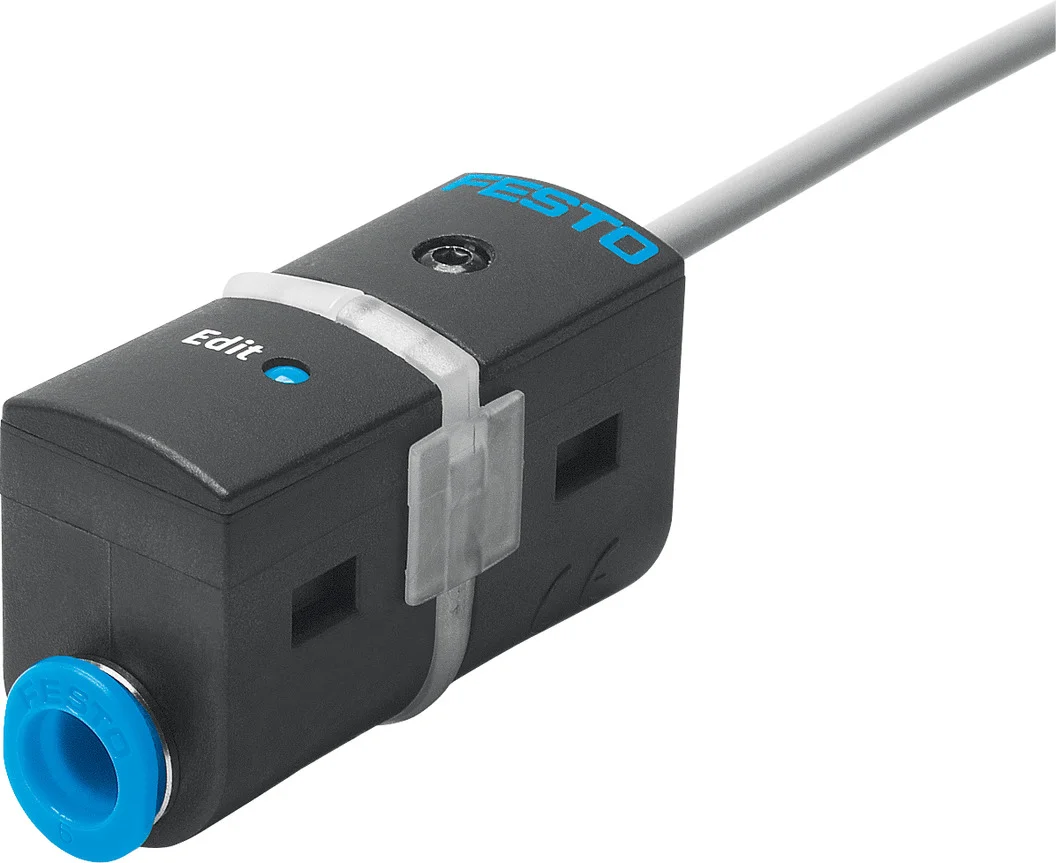

Czujnik ciśnienia SDE5-D10-NF-Q6-V-K (567472) serii SDE5 - Festo
SKU: OT-FESTO027367
MPN: SDE5-D10-NF-Q6-V-K
Producent:
Festo
Cena netto/szt.
462,83 zł
569,28 zł
brutto/szt.
Opis produktu - Czujnik ciśnienia SDE5-D10-NF-Q6-V-K (567472) serii SDE5 - Festo
Atrakcyjny cenowo zestaw: wyłącznik ciśnieniowy i podciśnieniowy SDE5, ekonomiczna alternatywa do łatwej i szybkiej kontroli ciśnienia. Sprawdza się podczas rejestrowania sprężonego powietrza, regulacji i rejestrowania podciśnienia oraz podczas rozpoznawania obiektów na podstawie ciśnienia spiętrzenia.
- Programowalne i konfigurowalne wyłączniki ciśnieniowe do prostego monitorowania ciśnienia
- Przełącznik progowy / komparator okienkowy
- Ustawianie punktów przełączania metodą Teach-in
- Wbudowany mikroprocesor
- Wskazanie stanu przełączenia za pomocą dobrze widocznej diody
- Certyfikat: c UL us Listed (OL), C-Tick
Dane techniczne
| Symbol | 00992257 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Ciśnienie względne |
| Metoda pomiaru | Piezoelektryczny czujnik ciśnienia |
| Zakres pomiaru ciśnienia - wartość początkowa | 0 bar |
| Wartość końcowa zakresu pomiaru ciśnienia | 10 bar |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Dokładność powtarzalności w +- %FS | 0.3 %FS |
| Współczynnik temperaturowy w +- %FS/K | 0.05 %FS/K |
| Wyjście analogowe | 0 - 10 V |
| Krzywa charakterystyki wyjściowej, wartość początkowa | 0 V |
| Wartość końcowa krzywej charakterystyki wyjściowej | 10 V |
| Dokładność wyjścia analogowego w +- %FS | 3 %FS |
| Błąd liniowości w +- %FS | 0.3 %FS |
| Zabezpieczenie przeciwzwarciowe | tak |
| Zakres napięcia roboczego DC | 15 V |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne | 3-żyły |
| Długość kabla | 2.5 m |
| Typ mocowania | Przy pomocy osprzętu |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | QS-6 |
| Waga produktu | 47 g |
| Materiał obudowy | PA |
| Wskaźnik gotowości do pracy | Dioda LED zielona |
| Stopień ochrony | IP40 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
Parametry techniczne - Czujnik ciśnienia SDE5-D10-NF-Q6-V-K (567472) serii SDE5 - Festo
Przyłącza pneumatyczne
QS-6
Charakterystyka wyjściowa, wartość końcowa
10 V
Charakterystyka wyjściowa, wartość początkowa
0 V
Współczynnik temperaturowy w ± %FS/K
0.05 %FS/K
Wartość końcowa zakresu pomiaru ciśnienia
10 bar
Wartość początkowa zakresu pomiaru ciśnienia
0 bar
Dokładność wyjścia analogowego FS
3 %FS
Powtarzalność w ± %FS
0.3 %FS
Błąd liniowości w ± %FS
0.3 %FS
Metoda pomiarowa
Piezoelektryczny czujnik ciśnienia
Mierzona wielkość
Ciśnienie względne
Wskaźnik stanu gotowości
Zielona dioda LED
Zakres napięcia roboczego DC
15 ... 30 V
Zabezpieczenie przed zwarciem
Tak
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Waga produktu
47 g
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Znak KC
KC-EMV
Wyjście analogowe
0 - 10 V
Materiał obudowy
PA, POM
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Długość kabla
2.5 m
Przyłącze elektryczne
3-żyły, Kabel, Wg EN 60947-5-2
Temperatura medium
0 ... 50 °C
Stopień ochrony
IP40
Sposób montażu
Przy pomocy osprzętu
Temperatura otoczenia
0 ... 50 °C
Nr kat.
OT-FESTO027367
Pliki do pobrania - Czujnik ciśnienia SDE5-D10-NF-Q6-V-K (567472) serii SDE5 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
