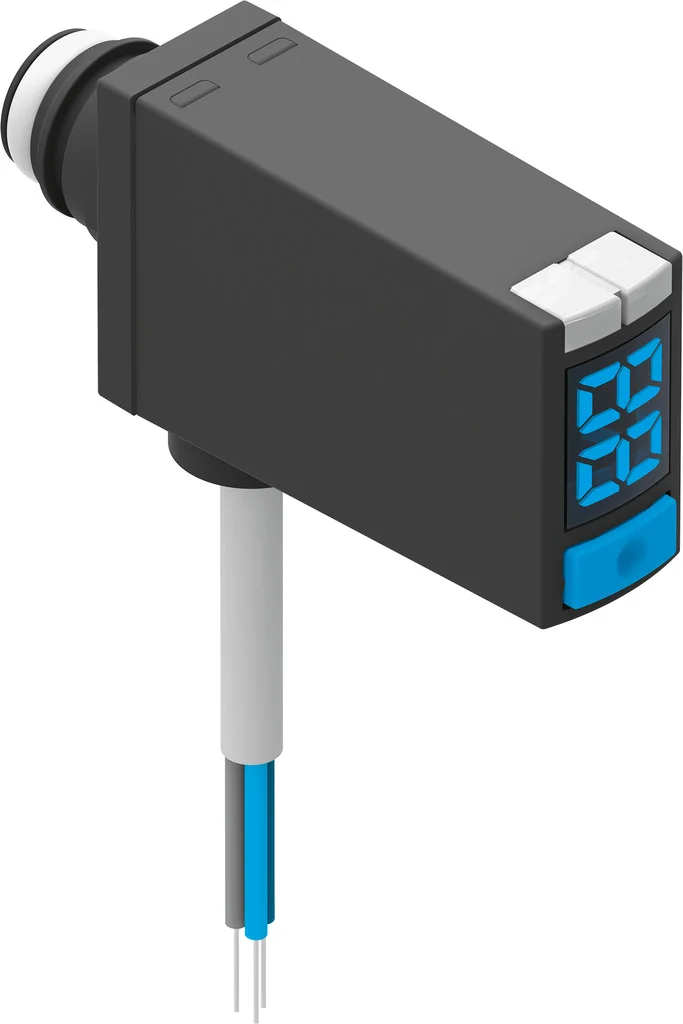

Czujnik ciśnienia SPAE-B2R-PC10-PNLK-2.5K (8025979) serii SPAE - Festo
SKU: OT-FESTO072510
MPN: SPAE-B2R-PC10-PNLK-2.5K
Producent:
Festo
Cena netto/szt.
495,94 zł
610,01 zł
brutto/szt.
Opis produktu - Czujnik ciśnienia SPAE-B2R-PC10-PNLK-2.5K (8025979) serii SPAE - Festo
Bardzo mały, bardzo lekki, bardzo komfortowy: Transmiter ciśnienia SPAE kontroluje poziom ciśnienia przefiltrowanego sprężonego powietrza w zakresach −1 ... 0 oraz 0 ... 10 bar. Idealnie nadaje się do monitorowania podciśnienia w zadaniach Pick and Place lub do monitorowania ciśnienia w zastosowaniach pneumatycznych.
- Elektroniczny czujnik ciśnienia z piezorezystancyjnym elementem pomiarowym, zintegrowane przetwarzanie sygnału, numeryczny wskaźnik ciśnienia w procentach, przycisk obsługi i wyjście przełączające, przełączalne PNP/NPN
- Wskazanie minimalnej i maksymalnej wartości pomiarowej
- Wszystkie wprowadzone dane można przenieść na inny przetwornik SPAE (funkcja replikacji)
- Interfejs komunikacyjny IO-Link
Dane techniczne
| Symbol | 00995430 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E322346 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Ciśnienie względne |
| Metoda pomiaru | Piezorezystancyjny czujnik ciśnienia z wyświetlaczem |
| Zakres pomiaru ciśnienia - wartość początkowa | -0.1 MPa |
| Zakres pomiaru ciśnienia - wartość początkowa | -1 bar |
| Zakres pomiaru ciśnienia - wartość początkowa | -14.5 psi |
| Wartość końcowa zakresu pomiaru ciśnienia | 0.1 MPa |
| Wartość końcowa zakresu pomiaru ciśnienia | 1 bar |
| Wartość końcowa zakresu pomiaru ciśnienia | 14.5 psi |
| Ciśnienie przeciążenia | 0.5 MPa |
| Ciśnienie przeciążenia | 5 bar |
| Ciśnienie przeciążenia | 72.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Rozdzielczość ADC | 10 bit |
| Dokładność w +- % FS | 1.5 %FS |
| Dokładność powtarzalności w +- %FS | 0.3 %FS |
| Współczynnik temperaturowy w +- %FS/K | 0.05 %FS/K |
| Wyjście dwustanowe | Przełączalne PNP/NPN |
| Funkcja przełączania | Dowolnie programowalna |
| Funkcja elementu przełączającego | Zestyk normalnie zamknięty |
| Czas załączenia | 1 ms |
| Czas wyłączenia | 1 ms |
| Maks. prąd wyjściowy | 100 mA |
| Zakres wskazania - Wartość początkowa | 0 %FS |
| Zakres wskazania - Wartość końcowa | 99 %FS |
| Zabezpieczenie przeciwzwarciowe | tak |
| Protokół | IO-Link |
| IO-Link, wersja protokołu | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, klasy funkcji | Kanał danych binarnych (BDC) |
| IO-Link, Communication mode | COM2 (38,4 kBd) |
| IO-Link, obsługa SIO-Mode | Tak |
| IO-Link, Port class | A |
| IO-Link, szerokość danych procesowych OUT | 0 bajtów |
| IO-Link, szerokość danych procesowych IN | 2 bajty |
| IO-Link, zawartość danych procesowych IN | 14 bitów PDV (wartość pomiarowa ciśnienia) |
| IO-Link, minimalny czas cyklu | 3 ms |
| IO-Link, konieczna pamięć danych | 500 byte |
| Zakres napięcia roboczego DC | 18 V |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne | 3-żyły |
| Długość kabla | 2.5 m |
| Typ mocowania | Przyłącze PIN-Typ |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | Cartridge 10 mm |
| Waga produktu | 40 g |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał pierścienia uszczelniającego | FPM |
| Rodzaj wskazania | Wskaźnik LED |
| Wyświetlane jednostki | %FS |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Opcje ustawień | IO-Link |
| Zabezpieczenie przed manipulacją | Kod PIN |
| Zakres ustawiania wartości progowej | 1 % |
| Stopień ochrony | IP40 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
Parametry techniczne - Czujnik ciśnienia SPAE-B2R-PC10-PNLK-2.5K (8025979) serii SPAE - Festo
Metoda pomiarowa
Piezorezystancyjny czujnik ciśnienia z wyświetlaczem
Zakres napięcia roboczego DC
18 ... 30 V
IO-Link, protokół
Device V 1.1
IO-Link, process data width OUT
0 Byte
IO-Link, process data width IN
2 Byte
IO-Link, process data content IN
14 bit PDV (pomiar ciśnienia), 2 bit BDC (monitoring ciśnienia)
IO-Link, wymagana pamięć danych
0.5 Kilobyte
Certyfikat
UL E322346
Materiał pierścienia uszczelniającego
NBR
Wyjście dwustanowe
PNP/NPN, przełączny
Funkcja elementu przełączającego
Styk normalnie zamknięty, Styk normalnie otwarty, Można przełączyć na
Protokół
IO-Link
Opcje ustawień
IO-Link, Teach-In, Przy pomocy wyświetlacza i przycisków
Mierzona wielkość
Ciśnienie względne
Zabezpieczenie przed zwarciem
Tak
Wskaźnik stanu przełączania
Żółta dioda LED
Zakres nastawy wartości progowej
1 ... 98 %
Dokładność FS
1.5 %FS
Jednostka(i), które można wyświetlać
%FS
IO-Link, function classes
Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja, Diagnostyka, Teach channel
Powtarzalność w ± %FS
0.3 %FS
Zakres przeciążenia
5 bar
Wartość początkowa zakresu pomiaru ciśnienia
-1 bar
Wartość końcowa zakresu pomiaru ciśnienia
1 bar
Współczynnik temperaturowy w ± %FS/K
0.05 %FS/K
Rozdzielczość przetwornika analogowo-cyfrowego
10 Bit
Zakres wskazania dolnej granicy
0 %FS
Zakres wskazania górnej granicy
99 %FS
IO-Link, Profil
Smart sensor profile
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Pin-Typ przyłącza
Stopień ochrony
IP40
Temperatura medium
0 ... 50 °C
Przyłącze elektryczne
3-żyły, Kabel, Wolny koniec
Zabezpieczenie
PIN-Code
Długość kabla
2.5 m
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
IO-Link, tryb komunikacji
COM2 (38,4 kBaud)
IO-Link, minimalny czas cyklu
3 ms
Maks. Prąd wyjściowy
100 mA
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
IO-Link, typ portu
A
IO-Link, obsługa trybu SIO
Tak
Typ wyświetlacza
Diody wskaźnikowe LED, 2-cyfry
Funkcja przełączania
Dowolnie programowalny
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Przyłącza pneumatyczne
Cartridge 10 mm
Waga produktu
40 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Nr kat.
OT-FESTO072510
