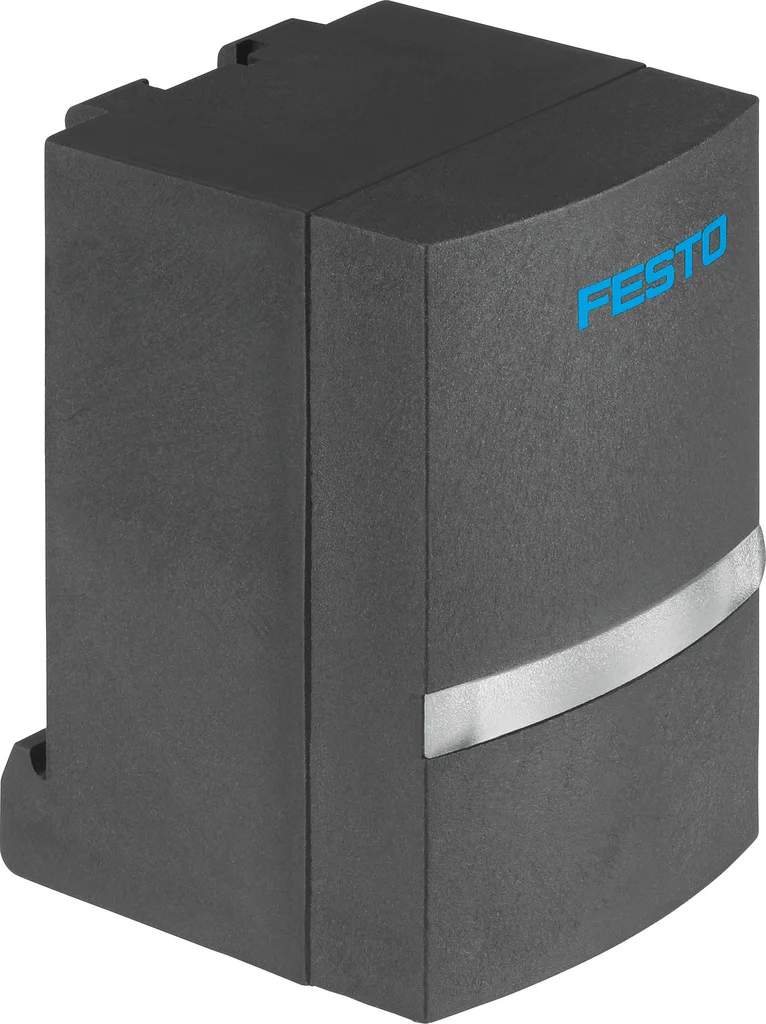

Czujnik ciśnienia SPAU-V1R-H-Q4D-LK-A-M12D (8003352) serii SPAU - Festo
SKU: OT-FESTO059318
MPN: SPAU-V1R-H-Q4D-LK-A-M12D
Producent:
Festo
Cena netto/szt.
640,85 zł
788,25 zł
brutto/szt.
Opis produktu - Czujnik ciśnienia SPAU-V1R-H-Q4D-LK-A-M12D (8003352) serii SPAU - Festo
Niezwykle elastyczne podłączanie: czujnik ciśnienia SPAU. Niezależnie od tego, czy chodzi o pomiar ciśnienia, monitorowanie ciśnienia czy odczyt ciśnienia - wszystkie wartości ciśnienia są zawsze pod kontrolą. W trybie IO-Link-Mode możliwa jest zdalna konserwacja i parametryzacja oraz prosta replikacja ustawień czujników.
- Do monitorowania sprężonego powietrza i gazów nieagresywnych
- Z wyświetlaczem lub bez
- Przesyłanie wartości ciśnienia jako sygnału przełączającego, sygnału analogowego lub przez IO-Link® do podłączonego układu sterowania.
- Maksymalna elastyczność dzięki szerokiej gamie adaptacji pneumatycznych i przełączalnych wyjść elektrycznych
Dane techniczne
| Symbol | 00995412 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Ciśnienie względne |
| Metoda pomiaru | Piezoelektryczny czujnik ciśnienia |
| Zakres pomiaru ciśnienia - wartość początkowa | 0 MPa |
| Zakres pomiaru ciśnienia - wartość początkowa | 0 bar |
| Zakres pomiaru ciśnienia - wartość początkowa | 0 psi |
| Wartość końcowa zakresu pomiaru ciśnienia | -0.1 MPa |
| Wartość końcowa zakresu pomiaru ciśnienia | -1 bar |
| Wartość końcowa zakresu pomiaru ciśnienia | -14.5 psi |
| Ciśnienie przeciążenia | 0.5 MPa |
| Ciśnienie przeciążenia | 5 bar |
| Ciśnienie przeciążenia | 72.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Rozdzielczość ADC | 12 bit |
| Dokładność w +- % FS | 1.5 %FS |
| Dokładność powtarzalności w +- %FS | 0.3 %FS |
| Współczynnik temperaturowy w +- %FS/K | 0.05 %FS/K |
| Wyjście dwustanowe | 2xPNP |
| Funkcja przełączania | Dowolnie programowalna |
| Funkcja elementu przełączającego | Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym |
| Maks. prąd wyjściowy | 100 mA |
| Wyjście analogowe | 4 - 20 mA |
| Czas narastania impulsu | 3 ms |
| Maks. rezystancja obciążeniowa wyjścia prądowego | 500 Ohm |
| Min. rezystancja obciążenia, wyjście napięciowe | 10 kOhm |
| Zabezpieczenie przeciwzwarciowe | tak |
| Protokół | IO-Link |
| IO-Link, wersja protokołu | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, klasy funkcji | Kanał danych binarnych (BDC) |
| IO-Link, Communication mode | COM2 (38,4 kBd) |
| IO-Link, obsługa SIO-Mode | Tak |
| IO-Link, Port class | A |
| IO-Link, szerokość danych procesowych OUT | 0 bajtów |
| IO-Link, szerokość danych procesowych IN | 2 bajty |
| IO-Link, zawartość danych procesowych IN | 14 bitów PDV (wartość pomiarowa ciśnienia) |
| IO-Link, minimalny czas cyklu | 3 ms |
| IO-Link, konieczna pamięć danych | 500 byte |
| Zakres napięcia roboczego DC | 20 V |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 4 |
| Przyłącze elektryczne 1, rodzaj mocowania | nieobrotowe |
| Przyłącze elektryczne 1, kompatybilny typ montażu | Kompatybilny z zamkiem zatrzaskowym |
| Przyłącze elektryczne 1, układ połączeń | 00995386 |
| Typ mocowania | Na szynie H |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | QS-4 |
| Waga produktu | 40 g |
| Materiały mające kontakt z medium | FPM |
| Rodzaj wskazania | LED |
| Wyświetlane jednostki | MPa |
| Opcje ustawień | IO-Link |
| Zabezpieczenie przed manipulacją | IO-Link |
| Zakres ustawiania wartości progowej | 0 % |
| Zakres ustawiania histerezy | 0 % |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
Parametry techniczne - Czujnik ciśnienia SPAU-V1R-H-Q4D-LK-A-M12D (8003352) serii SPAU - Festo
Zakres nastawy wartości progowej
0 ... 100 %
IO-Link, protokół
Device V 1.1
IO-Link, process data width OUT
0 Byte
IO-Link, process data width IN
2 Byte
IO-Link, process data content IN
14 bit PDV (pomiar ciśnienia), 2 bit BDC (monitoring ciśnienia)
IO-Link, wymagana pamięć danych
0.5 Kilobyte
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
4
Wyjście dwustanowe
2xPNP
Funkcja elementu przełączającego
NZ lub NO, przełączny
Protokół
IO-Link
Opcje ustawień
IO-Link
Mierzona wielkość
Ciśnienie względne
Metoda pomiarowa
Piezoelektryczny czujnik ciśnienia
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Dokładność FS
1.5 %FS
Jednostka(i), które można wyświetlać
MPa, bar, inchH2O, inchHg, kPa, kgf/cm², mmHg, psi
IO-Link, function classes
Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja, Diagnostyka, Teach channel
Powtarzalność w ± %FS
0.3 %FS
Zakres przeciążenia
5 bar
Maks. rezystancja obciąż., prąd wyjściowy
500 Ohm
Wartość początkowa zakresu pomiaru ciśnienia
0 bar
Wartość końcowa zakresu pomiaru ciśnienia
-1 bar
Czas narastania impulsu
3 ms
Regulacja histerezy
0 ... 90 %
Współczynnik temperaturowy w ± %FS/K
0.05 %FS/K
Min. rezystancja obciąż., napięcie wyjściowe
10 kOhm
Rozdzielczość przetwornika analogowo-cyfrowego
12 Bit
Wyjście analogowe
4 - 20 mA
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Przy pomocy szyny montażowej
Stopień ochrony
IP65, IP67
Temperatura medium
0 ... 50 °C
Zabezpieczenie
IO-Link
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
IO-Link, tryb komunikacji
COM2 (38,4 kBaud)
IO-Link, minimalny czas cyklu
3 ms
Maks. Prąd wyjściowy
100 mA
IO-Link, Profil
Smart sensor profile
IO-Link, typ portu
A
IO-Link, obsługa trybu SIO
Tak
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Typ wyświetlacza
LED
Funkcja przełączania
Dowolnie programowalny
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Przyłącza pneumatyczne
QS-4
Waga produktu
65 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
20 ... 30 V
Nr kat.
OT-FESTO059318
