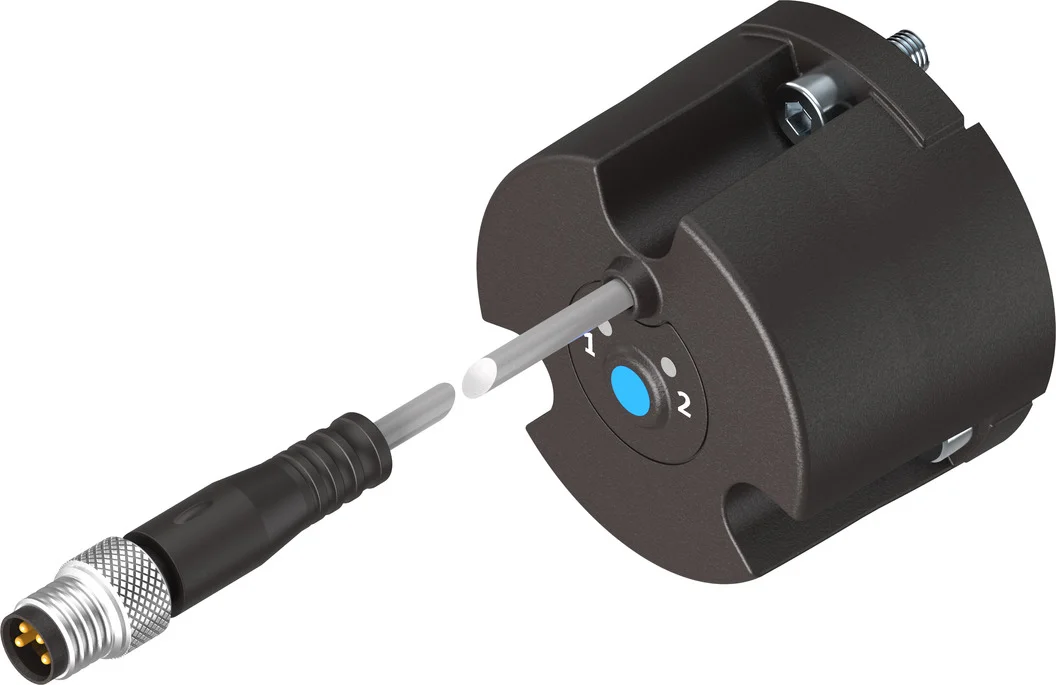

Czujnik położenia SRBS-Q12-12-E270-EP-1-S-M8 (2393546) - Festo
Kod: OT-FESTO057996
Kod producenta: SRBS-Q12-12-E270-EP-1-S-M8
436.17 zł
netto/szt.
536.49 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
.jpg)
Opis produktu - Czujnik położenia SRBS-Q12-12-E270-EP-1-S-M8 (2393546) - Festo
SRBS-Q12-12-E270-EP-1-S-M8 SRBS-Q12-12-E270-EP-1-S-M8 (2393546) POSITIONSSENSOR
Dane techniczne - Czujnik położenia SRBS-Q12-12-E270-EP-1-S-M8 (2393546) - Festo
Zakres sygnalizacji
> 270 deg
Charakterystyka kabla
Prowadnica kabli + robot
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m
Średnica kabla
2.9 mm
Temperatura otoczenia przy ruchomym ułożeniu kabla
-20 ... 70 °C
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał styków elektrycznych
Pozłacany stop miedzi
Materiał nakrętki kołpakowej
Mosiądz, niklowany
Sposób pomiaru
Magnetyczny- Hall
Wyjście dwustanowe
2 x PNP lub 2 x NPN przełączalne
Funkcja elementu przełączającego
NZ lub NO, przełączny
Maks. częstotliwość przełączania
125 Hz
Opcje ustawień
Przycisk
Podłączenie elektryczne 1, sposób montażu
Screw lock
Mierzona wielkość
Kąt obrotu
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
< 4 ms
Czas włączania
< 4 ms
Prąd resztkowy
< 0.05 mA
Spadek napięcia
< 1 V
Zabezpieczenie przed przeciążeniem
Dostępne
Specjalne właściwości
Olejoodporny
Prąd jałowy
<= 20 mA
Znamionowe próbkowanie
3 ms
Kierunek przyłącza wyjściowego
Wzdłuż
Materiał folii
Poliester
Maks. moc przełączania DC
1.5 W
Powtarzalność punktu przełączania
<= 1 °
W oparciu o normę
EN 60947-5-2
Sposób montażu
Zamocowanie na stałe
Stopień ochrony
IP65, IP68
Długość kabla
0.3 m
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS, Nie zawiera halogenów
Kształt
Okrągły
Materiał obudowy
Wzmocnione PA, Poliester
Maks. Prąd wyjściowy
50 mA
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
okrągły
Temperatura otoczenia
-20 ... 70 °C
Waga produktu
42 g
Temperatura przechowywania
-30 ... 70 °C
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
10 ... 30 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Odporność na wibracje
Transport application test with severity level 3 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Klasa ochrony
III
Tętnienie resztkowe
10 %
Podłączenie elektryczne 1, typ podłączenia
Kabel z wtyczką
Podłączenie elektryczne 1, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Podłączenie elektryczne 1, liczba pinów/żył
4
Nr kat.
OT-FESTO057996
Pliki do pobrania - Czujnik położenia SRBS-Q12-12-E270-EP-1-S-M8 (2393546) - Festo
Pliki do pobrania
Karta katalogowa:
Czujnik położenia SRBS-Q12-12-E270-EP-1-S-M8 (2393546) - Festo.pdf
