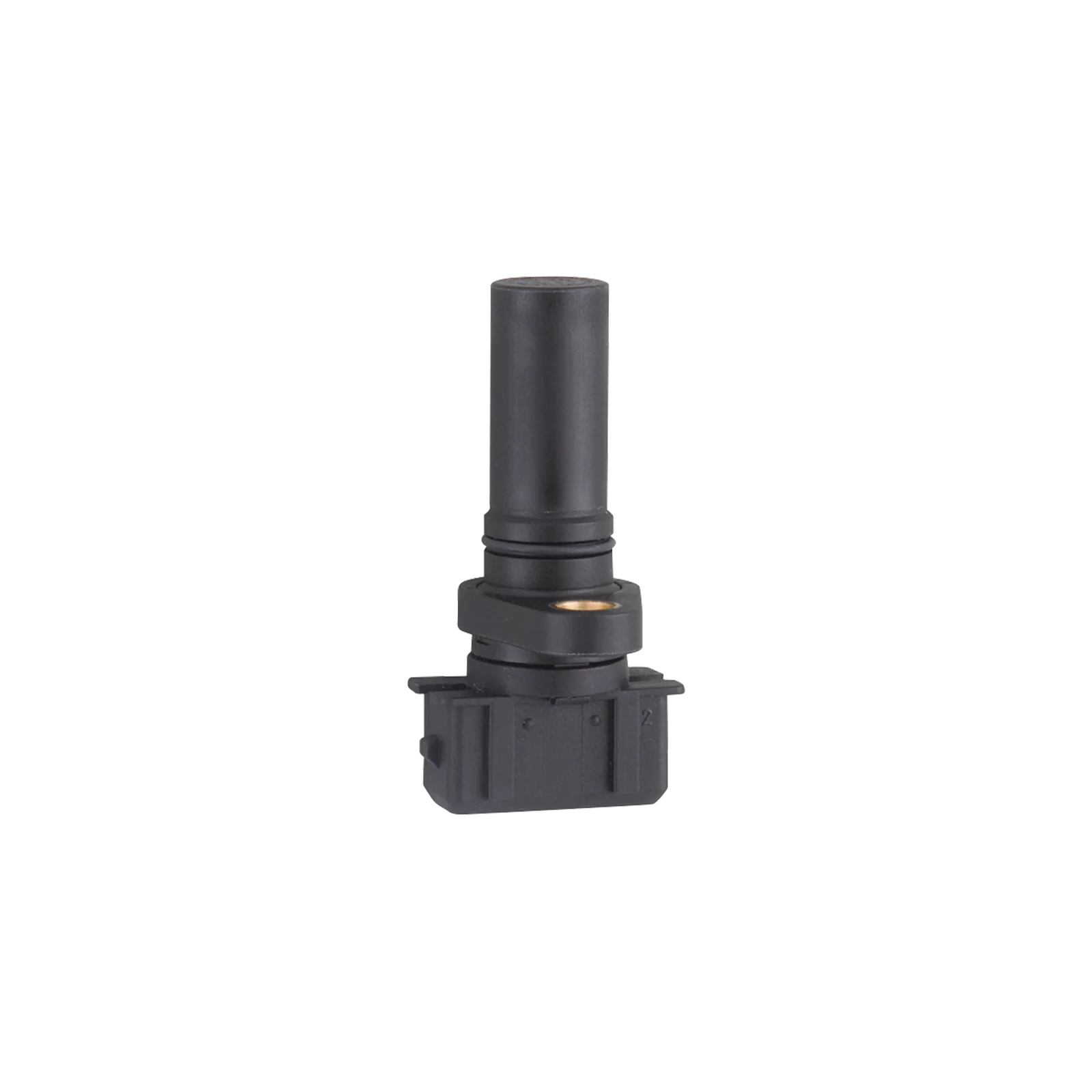

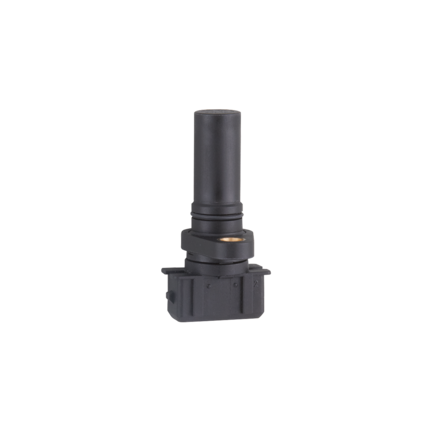

Czujnik prędkości MXD41,7 ANOG/H/AMP (MX5004) - IFM

SKU: OC-IFM012225 MPN: MX5004
Producent: IFM
Cena netto/szt. 320,40 zł
394,09 zł brutto/szt.
Czujnik prędkości MXD41,7 ANOG/H/AMP (MX5004) - IFM
320,40 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik prędkości MXD41,7 ANOG/H/AMP (MX5004) - IFM

  • Bezdotykowe wykrywanie metalowych kół zębatych
  • Do bardzo wysokiej częstotliwości przełączania do 15 000 Hz
  • Dokładne wykrywanie koła zębatego
  • Szeroki zakres temperatury roboczej
  • Szybki montaż z adapterami kołnierzowymi

Cechy produktu

Wykonanie elektryczneNPN
Strefa działania[mm]1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.)
Obudowacylindryczna

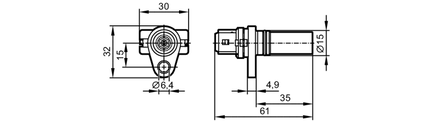

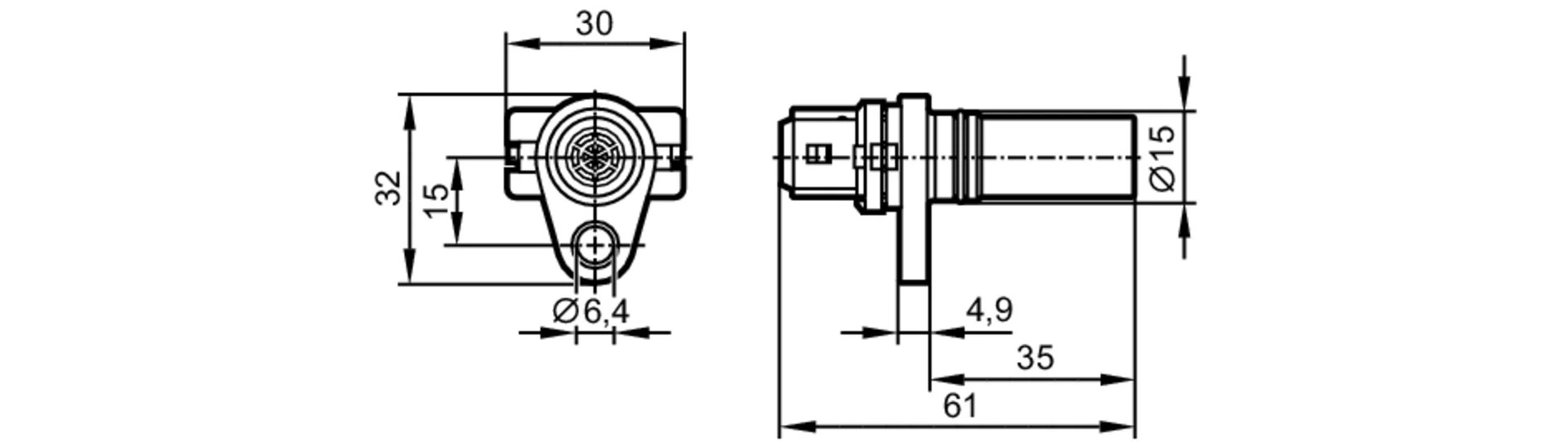

Wymiary[mm]Ø 15 / L = 61

Dane elektryczne

Napięcie zasilania[V]7...30 DC
Pobór prądu[mA]< 30
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjąnie

Wyjścia

Wykonanie elektryczneNPN
Prąd obciążenia wyjścia przełączającego DC[mA]50
Częstotliwość przełączania DC[Hz]1...15000
Zabezpieczenie przed zwarciemnie

Strefa działania

Strefa działania[mm]1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.)
Gwarantowany zasięg działania[mm]1

Warunki pracy

Temperatura otoczenia[°C]-32...140
Temperatura otoczenia[°C]125
Uwaga dot. temperatury otoczenia
dla części przyłączeniowej
OchronaIP 67; IP 69K; (wtyk: IP 54)

Testy / dopuszczenia

EMC
EN 61000-4-24 kV CD / 8 kV AD
EN 61000-4-3 w.cz. promieniowane10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 w. cz. przewodzone10 V
EN 61000-4-830 A/m
Odporność na wstrząsy
DIN EN 60068-2-2730 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba natrysku solanki
EN 60068/2-1196 h 5 % NaCl bei 25 °C
MTTF[lata]5006

Dane mechaniczne

Waga[g]25
Obudowacylindryczna
Wymiary[mm]Ø 15 / L = 61
MateriałGniazdo: mosiądz; obudowa: PA; O-ring: FKM
Moment dokręcający[Nm]7
Moduł zęba[mm]1,25
Długość instalacji[mm]35

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x AMP-Junior Timer (282 192-1)

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Przełączanie sygnałów
diagram Przełączanie sygnałów
przesunięcie fazowe 90° +/- 20°
stosunek impulsu do przerwy 50 % +/- 10 %
Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.

Parametry techniczne - Czujnik prędkości MXD41,7 ANOG/H/AMP (MX5004) - IFM

Nr kat.
OC-IFM012225

Pliki do pobrania - Czujnik prędkości MXD41,7 ANOG/H/AMP (MX5004) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
