Czujnik prędkości MXD41,7/BPKG/H/0,5/ZH/US (MX5050) - IFM

SKU: OC-IFM012233 MPN: MX5050
Producent: IFM
Cena netto/szt. 334,35 zł
411,25 zł brutto/szt.

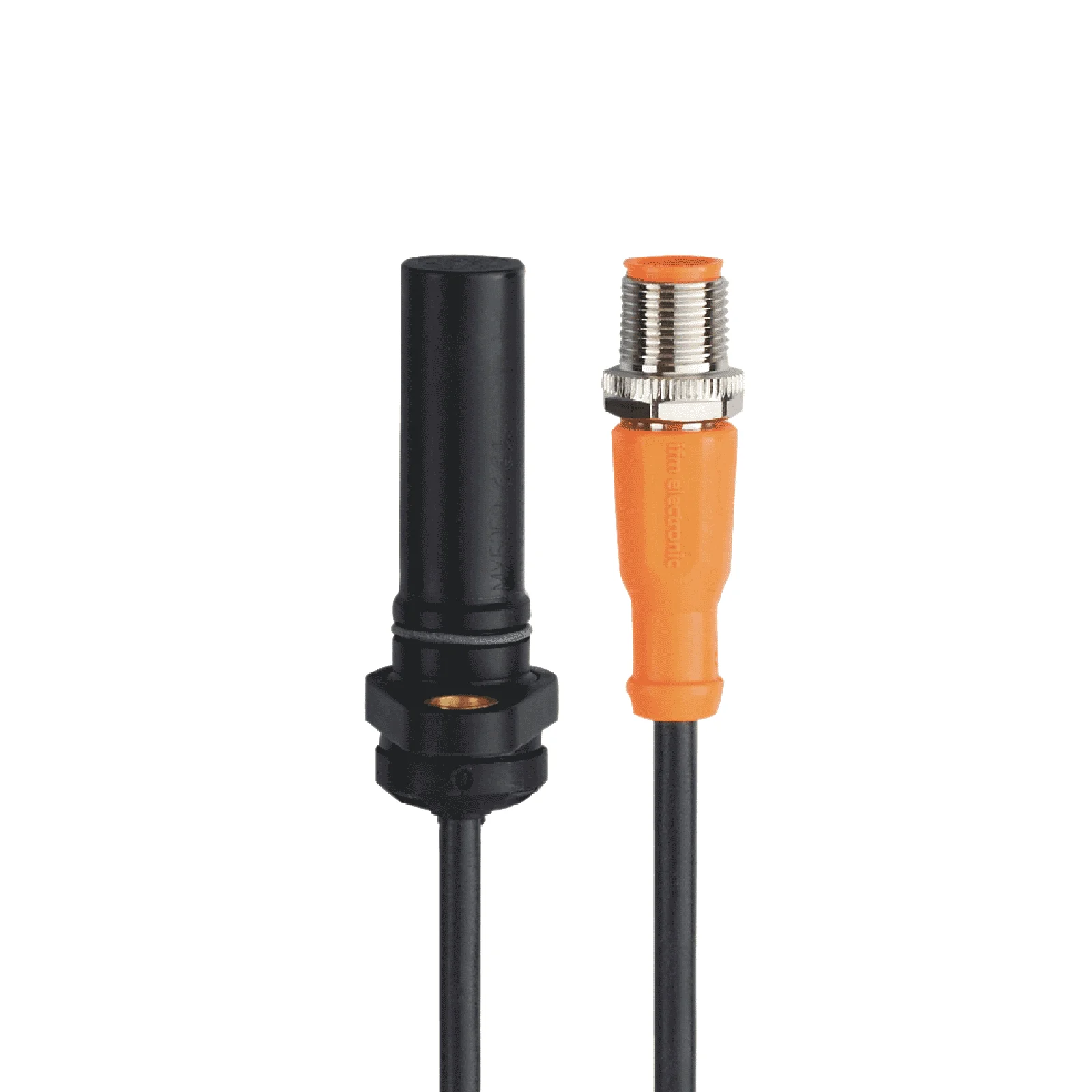

Czujnik prędkości MXD41,7/BPKG/H/0,5/ZH/US (MX5050) - IFM
334,35 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik prędkości MXD41,7/BPKG/H/0,5/ZH/US (MX5050) - IFM

  • Bezdotykowe wykrywanie metalowych kół zębatych
  • Do bardzo wysokiej częstotliwości przełączania do 15 000 Hz
  • Dokładne wykrywanie koła zębatego
  • Szeroki zakres temperatury roboczej
  • Szybki montaż z adapterami kołnierzowymi

Cechy produktu

Wykonanie elektrycznePNP
Funkcja wyjścianormalnie otwarte
Strefa działania[mm]1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.)
Obudowacylindryczna
Wymiary[mm]Ø 15 / L = 60

Dane elektryczne

Napięcie zasilania[V]10...30 DC
Pobór prądu[mA]< 40
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjścianormalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC[V]1
Maks. prąd upływu[mA]0,1
Prąd obciążenia wyjścia przełączającego DC[mA]50
Szczytowy prąd obciążenia wyjścia przełączającego[mA]50
Częstotliwość przełączania DC[Hz]1...15000
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Strefa działania[mm]1,7; (Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.)
Realny zasięg działania Sr[mm]1,7 ± 10 %
Gwarantowany zasięg działania[mm]1,38

Warunki pracy

Temperatura otoczenia[°C]-32...85
OchronaIP 65; IP 68; IP 69K

Testy / dopuszczenia

EMC
EN 61000-4-24 kV CD / 8 kV AD
EN 61000-4-310 V/m
EN 61000-4-42 kV
EN 61000-4-610 V/m
EN 61000-4-830 A/m
EN 550110 klasa B
Odporność na wstrząsy
DIN EN 60068-2-2730 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
EN 60068-2-14 NaTA = -10 ° C; TB = 70 ° C; tl = 60 minut; t2 = <10 s; 20 cykli
Próba natrysku solanki
EN 60068-2-52 Kbpoziom rygoru 5 (4 cykle testowe)
MTTF[lata]3659

Dane mechaniczne

Waga[g]49,8
Obudowacylindryczna
Wymiary[mm]Ø 15 / L = 60
Materiałmosiądz; PA; O-ring: FKM
Moment dokręcający[Nm]7
Moduł zęba[mm]1,25
Długość instalacji[mm]45

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - wtyk

PodłączeniePrzewód: 0,5 m, PUR
PodłączenieKonektor: 1 x M12; kodowanie: A

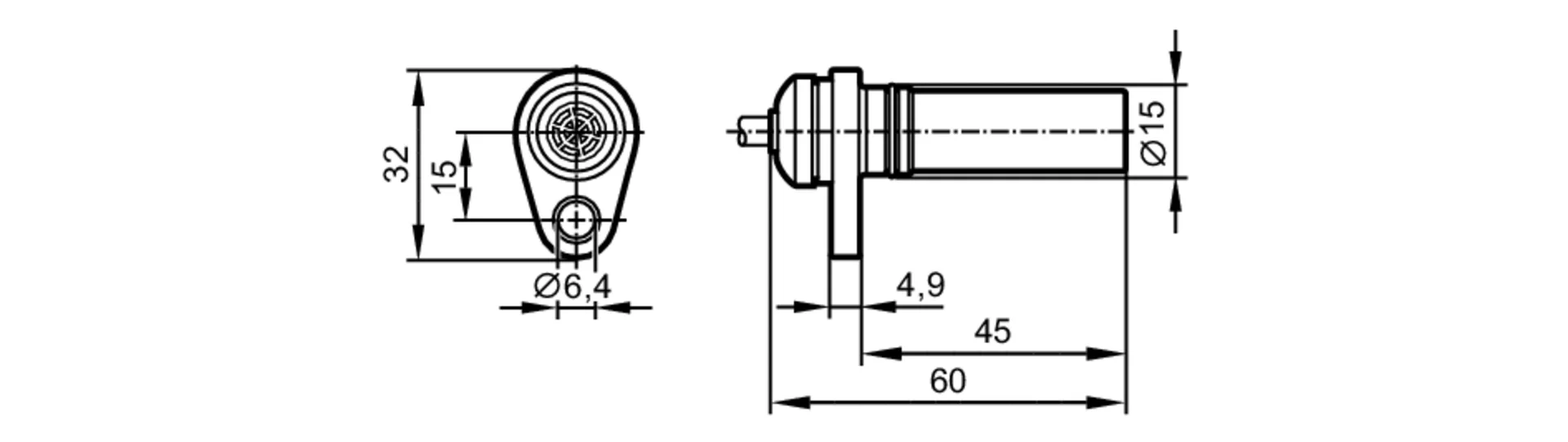

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Przełączanie sygnałów
diagram Przełączanie sygnałów
przesunięcie fazowe 90° +/- 20°
stosunek impulsu do przerwy 50 % +/- 10 %
Użycie koła zębatego o innym module wpływa na zasięg działania i przesunięcie fazy.

Parametry techniczne - Czujnik prędkości MXD41,7/BPKG/H/0,5/ZH/US (MX5050) - IFM

Nr kat.
OC-IFM012233

Pliki do pobrania - Czujnik prędkości MXD41,7/BPKG/H/0,5/ZH/US (MX5050) - IFM

  • Karta katalogowa Pobierz
