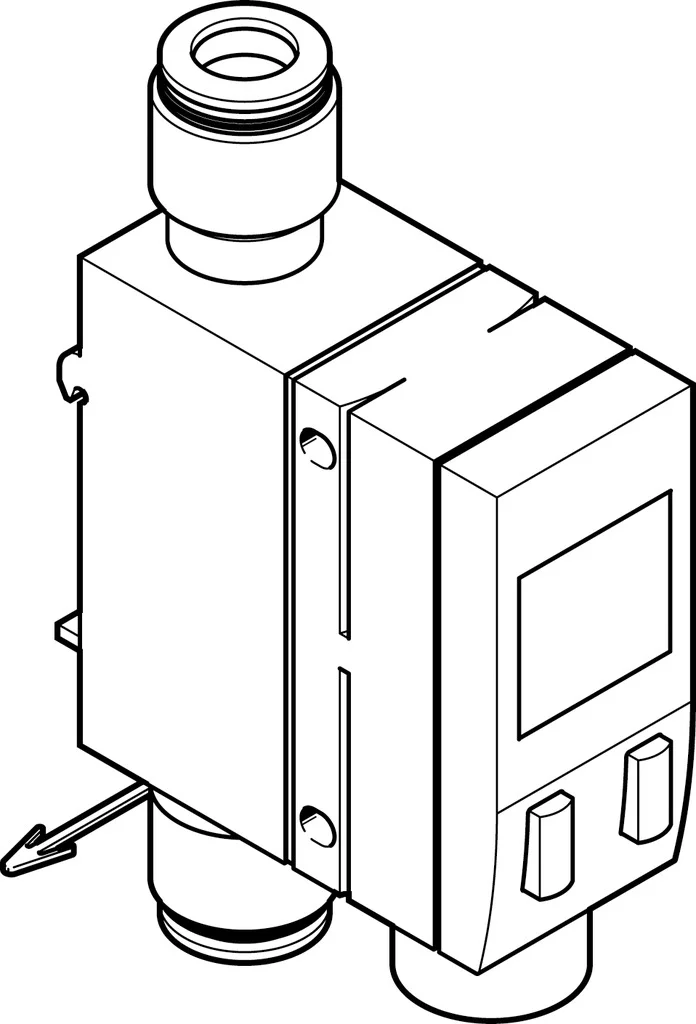

Czujnik przepływu SFAB-1000U-HQ12-2SA-M12-EX2 (565409) serii SFAB - Festo
SKU: OT-FESTO025612
MPN: SFAB-1000U-HQ12-2SA-M12-EX2
Producent:
Festo
Cena netto/szt.
2 914,38 zł
3 584,69 zł
brutto/szt.
Opis produktu - Czujnik przepływu SFAB-1000U-HQ12-2SA-M12-EX2 (565409) serii SFAB - Festo
Imponujące, proste, niezawodne: Czujniki przepływu SFAB, wyposażone w atrakcyjny wyświetlacz i koncepcję sterowania, doskonale nadają się do monitorowania przepływu, wykrywania nieszczelności i testowania szczelności produktów końcowych.
- Czujnik przepływu z wbudowanym wskaźnikiem cyfrowym
- Z jednokierunkowym wejściem przepływowym
- Mocowanie: montaż na szynie montażowej, na ścianie lub na powierzchni
- Atest: C-Tick
- Zrównoważona eksploatacja dzięki monitorowaniu zużycia systemu
Dane techniczne
| Symbol | 00992243 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Ochrona przeciwwybuchowa | Strefa 2 (ATEX) |
| ATEX-Kategoria: gaz | II 3G |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex nA IIC T5 X Gc |
| ATEX-Kategoria: pył | II 3D |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex tc IIIB T80degC X Dc IP54 |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | 0degC = Ta = +50degC |
| Jednostka certyfikująca | UL E322346 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Objętość |
| Kierunek przepływu | jednokierunkowy |
| Zasada pomiaru | termiczny |
| Metoda pomiaru | Utrata ciepła |
| Wartość początkowa zakresu pomiaru przepływu | 10 l/min |
| Wartość końcowa zakresu pomiaru przepływu | 1000 l/min |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Ciśnienie robocze | 0 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Temperatura znamionowa | 23 degC |
| Dokładność wartości natężenia przepływu | +- (3% o.m.v. + 0,3% FS) |
| Dokładność powtarzalności punktu zerowego w +- %FS | 0.2 %FS |
| Zakres dokładności powtarzalności w %+-FS | 0.8 %FS |
| Zakres współczynnika temperaturowego w +- %FS/K | typ. 0,1%FS/K |
| Zakres wpływu ciśnienia w zakresie +- %FS/bar | 0.5 %FS/b. |
| Wyjście dwustanowe | Przełączalne 2 x PNP lub 2 x NPN |
| Funkcja przełączania | Komparator okienkowy |
| Funkcja elementu przełączającego | Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym |
| Maks. prąd wyjściowy | 100 mA |
| Wyjście analogowe | 4 - 20 mA |
| Wartość początkowa charakterystyki przepływu | 0 l/min |
| Wartość końcowa charakterystyki przepływu | 1000 l/min |
| Krzywa charakterystyki wyjściowej, wartość początkowa | 4 mA |
| Wartość końcowa krzywej charakterystyki wyjściowej | 20 mA |
| Maks. rezystancja obciążeniowa wyjścia prądowego | 500 Ohm |
| Zabezpieczenie przeciwzwarciowe | tak |
| Odporność na przeciążenie | występuje |
| Zakres napięcia roboczego DC | 15 V |
| Prąd jałowy | 120 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 5 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, kompatybilny typ montażu | Kompatybilny z obrotową blokadą śrubową |
| Przyłącze elektryczne 1, układ połączeń | 00995383 |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | do przewodu o średnicy zewn. 12 mm |
| Waga produktu | 160 g |
| Materiał obudowy | Wzmocniony poliamid |
| Rodzaj wskazania | Podświetlany LCD, wielokolorowy |
| Wyświetlane jednostki | l |
| Opcje ustawień | Teach-In |
| Zabezpieczenie przed manipulacją | Kod PIN |
| Stopień ochrony | IP65 |
| Spadek ciśnienia | 100 mbar |
| Stopień ochrony | III |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
Parametry techniczne - Czujnik przepływu SFAB-1000U-HQ12-2SA-M12-EX2 (565409) serii SFAB - Festo
Maks. rezystancja obciąż., prąd wyjściowy
500 Ohm
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
5
ATEX-Kategoria Pył
II 3D
Ex-Ochrona przeciwwybuchowa Pył
Ex tc IIIB T80°C X Dc IP54
Certyfikat
UL E322346
Sposób pomiaru
Termiczny
Wyjście dwustanowe
2 x PNP lub 2 x NPN przełączalne
Funkcja elementu przełączającego
NZ lub NO, przełączny
Opcje ustawień
Teach-In, Przy pomocy wyświetlacza i przycisków
Mierzona wielkość
Objętość, Przepływ objętościowy
Metoda pomiarowa
Heat Loss
Zabezpieczenie przed przeciążeniem
Dostępne
Jednostka(i), które można wyświetlać
l, l/min, m3, scf, scfm
Prąd jałowy
120 mA
Ex-Temperatura otoczenia
0°C <= Ta <= +50°C
Temperatura nominalna
23 °C
Zakres pomiarowy przepływu, wartość początkowa
10 l/min
Zakres pomiarowy przepływu, wartość końcowa
1 000 l/min
Dokładność wartości przepływu
± (3% o.m.v. + 0,3% FS)
Powtarzalność, punkt zerowy w ± %FS
0.2 %FS
Margines powtarzalności w ± %FS
0.8 %FS
Margines współczynnika temperaturowego ± %FS/K
typ. 0,1%FS/K
Margines zależności ciśnienia w ± %FS/bar
0.5 %FS/b.
Charakterystyka dla wartości początkowej przepływu
0 l/min
Charakterystyka dla wartości końcowej przepływu
1 000 l/min
Charakterystyka wyjściowa, wartość początkowa
4 mA
Charakterystyka wyjściowa, wartość końcowa
20 mA
Zakres pomiaru temperatury, wartość początkowa
0 °C
Zakres pomiaru temperatury, wartość końcowa
50 °C
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Ciśnienie robocze
0 ... 10 bar
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy szyny montażowej
Stopień ochrony
IP65
Temperatura medium
0 ... 50 °C
Zabezpieczenie
PIN-Code
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Maks. Prąd wyjściowy
100 mA
Wyjście analogowe
4 - 20 mA
Typ wyświetlacza
Podświetlany-LCD, wielobarwny
Spadek ciśnienia
< 100 mbar
Funkcja przełączania
Komparator okienkowy, Komparator wartości progowej
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Azot
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 1 MPa
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Przyłącza pneumatyczne
dla przewodu o średnicy zew. 12 mm
Waga produktu
160 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX), Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
15 ... 30 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Klasa ochrony
III
Kierunek przepływu
Jednokierunkowy, P1 -> P2
ATEX-Kategoria Gaz
II 3G
Ex-Ochrona przeciwwybuchowa Gaz
Ex nA IIC T5 X Gc
Nr kat.
OT-FESTO025612
Pliki do pobrania - Czujnik przepływu SFAB-1000U-HQ12-2SA-M12-EX2 (565409) serii SFAB - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
