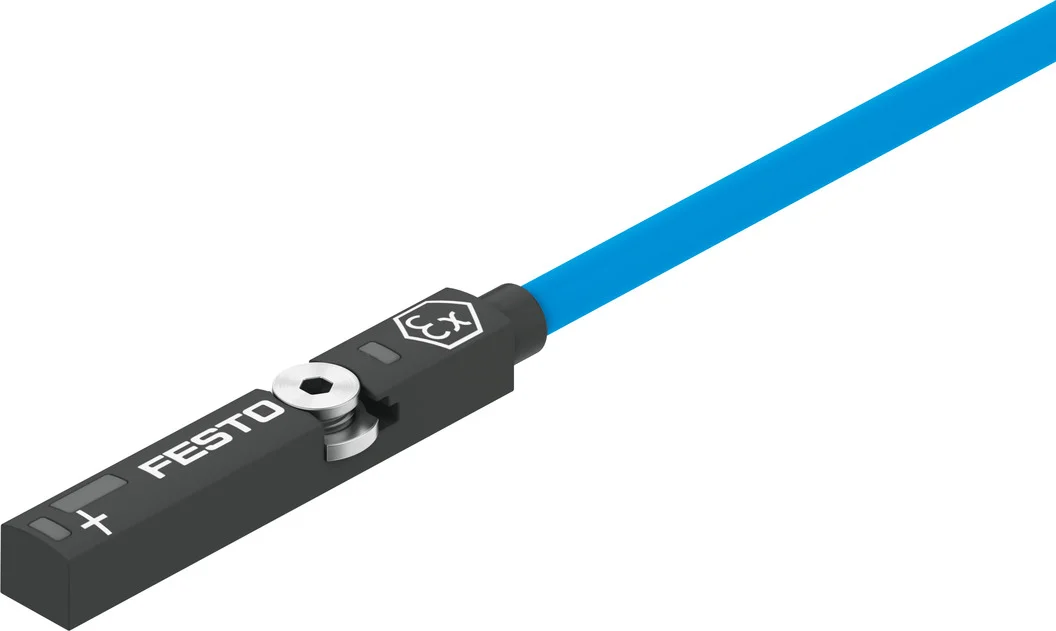

Czujnik zbliżeniowy SDBT-MS-20NL-ZN-E-10-LE-EX6 (579072) serii SDBT - Festo
SKU: OT-FESTO070901
MPN: SDBT-MS-20NL-ZN-E-10-LE-EX6
Producent:
Festo
Cena netto/szt.
298,76 zł
367,47 zł
brutto/szt.
Opis produktu - Czujnik zbliżeniowy SDBT-MS-20NL-ZN-E-10-LE-EX6 (579072) serii SDBT - Festo
Elektroniczny wyłącznik zbliżeniowy do rowka T, wkładany od góry, zgodny z dyrektywą UE w sprawie ochrony przeciwwybuchowej (ATEX), z wyjściem Namur.
- Zasada pomiaru: magnetorezystancyjna
- Zgodnie z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
- Wkładany do rowka od góry, mocowanie przy pomocy śruby
- Wskaźnik LED stanu przełączenia
- Długość kabla od 2,5 do 20 m
Dane techniczne
| Konstrukcja | do rowka T |
| W oparciu o normę | EN 60947-5-6 |
| Symbol | 00991433 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Ochrona przeciwwybuchowa | Strefa 0 (ATEX) |
| ATEX-Kategoria: gaz | II 1G |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Class I, Division 1, Group A, B, C and D, T4 |
| ATEX-Kategoria: pył | II 1D |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Class II, Division 1, Group E, F and G, T4 |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Da (BR) |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | T4, strefa 20, IIIC, przy stałym ułożeniu kabli: -40degC = Ta = +85degC |
| Maks. napięcie wejściowe Ui | 28 V |
| Maks. prąd wejściowy li | 0,25 A |
| Maks. moc wejściowa Pi | T4: 350 mW |
| Skuteczna indukcyjność wewnętrzna Li | 30 µH |
| Efektywna pojemność wewnętrzna Ci | 79 nF |
| Jednostka certyfikująca | 21-AV4BO-0130X |
| Cechy szczególne | odporny na oleje |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Informacja o zastosowaniu | https://www.festo.com/Drive-Sensor-Overview |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | magnetorezystancyjny |
| Temperatura otoczenia | -40 degC |
| Dokładność powtarzalności | 0.2 mm |
| Wyjście dwustanowe | NAMUR |
| Funkcja elementu przełączającego | NAMUR |
| Czas załączenia | 1 ms |
| Czas wyłączenia | 1 ms |
| Maks. częstotliwość przełączania | 330 Hz |
| Prąd resztkowy | 0.4 mA |
| Znamionowe napięcie robocze DC | 8.2 V |
| Zakres napięcia roboczego DC | 7.5 V |
| Tętnienia resztkowe | 10 % |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 1, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 1, liczba pinów/żył | 2 |
| Kierunek wyprowadzenia przyłącza | wzdłuż |
| Warunki testowania kabla | Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo |
| Długość kabla | 10 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli |
| Kolor powłoki kabla | niebieski |
| Materiał osłony kabla | TPE-U(PUR) |
| Materiał powłoki izolacyjnej | PP |
| Zakończenia żył | Zaślepka końca kabla |
| Typ mocowania | przykręcany |
| Moment dokręcenia | 0.1 Nm |
| Maks. moment dokręcenia | 0.6 Nm |
| Pozycja montażu | dowolny |
| Waga produktu | 104 g |
| Kolor obudowy | czarny |
| Materiał obudowy | Wzmocniony poliamid |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Temperatura otoczenia w przypadku kabla ruchomego | -20 degC |
| Stopień ochrony | IP65 |
| Zgodność z LABS | VDMA24364-B2-L |
Parametry techniczne - Czujnik zbliżeniowy SDBT-MS-20NL-ZN-E-10-LE-EX6 (579072) serii SDBT - Festo
Efektywna indukcyjność
30 µH
Charakterystyka kabla
odpowiedni do stosowania przy robotach, odpowiedni do prowadnicy kabli
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie
Temperatura otoczenia przy ruchomym ułożeniu kabla
-20 ... 85 °C
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Niebieski
Kolor obudowy
Czarny
Materiał izolacji
PP
ATEX-Kategoria Pył
II 1D
Ex-Ochrona przeciwwybuchowa Pył
Ex ia IIIC T135°C Da
Certyfikat
21-AV4BO-0130X, 21-AV4BO-0131X, DNV 17.0027 X, GYJ20.1106X, IECEx PTZ 18.0008X, PTZ 16 ATEX 0010 X
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Da (BR), EPL Da (CN), EPL Da (IEC-EX), EPL Da (KR), EPL Ga (BR), EPL Ga (CN), EPL Ga (IEC-EX), EPL Ga (KR)
Maks. moc wejściowa
T4: 350 mW, T6: 72 mW
Maks. napięcie wejściowe
28 V
Maks. prąd wejściowy
0.25 A
Podłączenie elektryczne 1, liczba pinów/żył
2
Efektywna pojemność
79 nF
Sposób pomiaru
Magneto rezystancyjny
Wyjście dwustanowe
NAMUR
Funkcja elementu przełączającego
NAMUR
Maks. częstotliwość przełączania
330 Hz
Końce żył
Zaślepka końca kabla
Mierzona wielkość
Położenie
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
< 1 ms
Czas włączania
< 1 ms
Prąd resztkowy
0.4 ... 1 mA
Specjalne właściwości
Olejoodporny
Kierunek przyłącza wyjściowego
Wzdłuż
W oparciu o normę
EN 60947-5-6
Sposób montażu
Zamocowanie na stałe, Można wciskać w rowek od góry
Stopień ochrony
IP65, IP68
Długość kabla
10 m
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS, Nie zawiera halogenów
Kształt
Do rowka T
Materiał obudowy
Wzmocnione PA, Stal wysokostopowa, nierdzewna
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Powtarzalność
0.2 mm
Pozycja zabudowy
Dowolna
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
do rowka T
Temperatura otoczenia
-40 ... 85 °C
Waga produktu
104 g
Moment dokręcenia
0.1 ... 0.6 Nm
Maks. moment dokręcający
0.6 Nm
Nominalne napięcie robocze DC
8.2 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX), Zgodnie z dyrektywą EU RoHS
Zakres napięcia roboczego DC
7.5 ... 18 V
ATEX-Kategoria Gaz
II 1G
Ex-Ochrona przeciwwybuchowa Gaz
Ex ia IIC T4...T6 Ga
Ex-Temperatura otoczenia
T4, z kablem zamocowanym na stałe: -40°C <= Ta <= +85°C, T4: -20°C <= Ta <= +85°C, T6, z kablem zamocowanym na stałe: -40°C <= Ta <= +45°C, T6: -20°C <= Ta <= +45°C
Tętnienie resztkowe
10 %
Instrukcje użytkowe
Support / Przegląd czujników do siłowników Właściwy czujnik do siłownika
Podłączenie elektryczne 1, typ podłączenia
Kabel
Podłączenie elektryczne 1, technologia podłączenia
Wolny koniec
Nr kat.
OT-FESTO070901
Pliki do pobrania - Czujnik zbliżeniowy SDBT-MS-20NL-ZN-E-10-LE-EX6 (579072) serii SDBT - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
