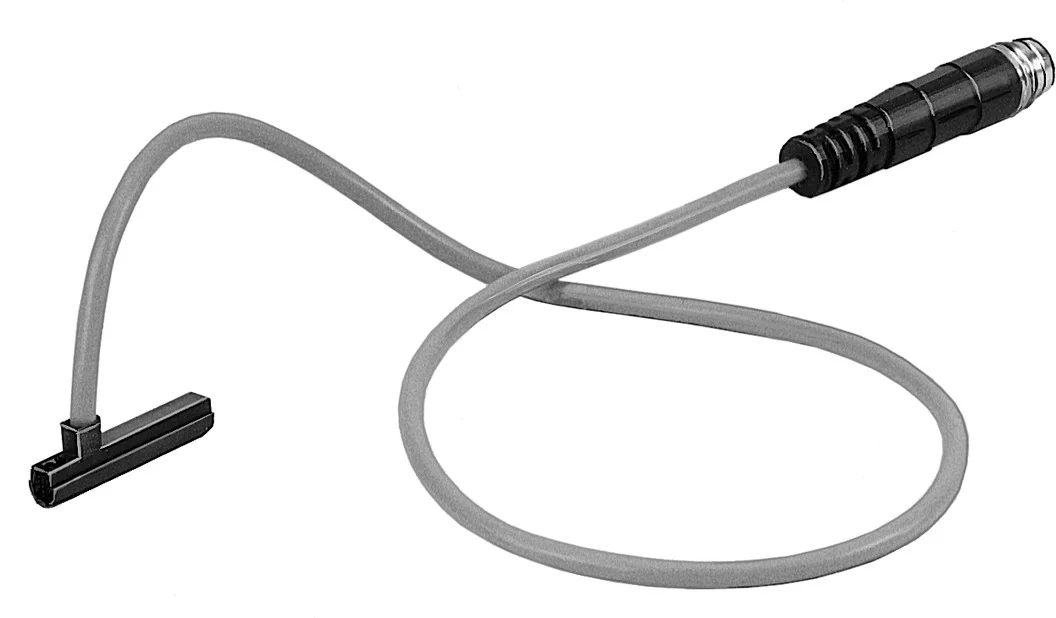

Czujnik zbliżeniowy SME-10-SQ-LED-24 (173213) serii SME - Festo
SKU: OT-FESTO001426
MPN: SME-10-SQ-LED-24
Producent:
Festo
Cena netto/szt.
272,63 zł
335,33 zł
brutto/szt.
Opis produktu - Czujnik zbliżeniowy SME-10-SQ-LED-24 (173213) serii SME - Festo
Magnetyczny, kontaktronowy czujnik zbliżeniowy do rowka okrągłego, wsuwany wzdłużnie.
- Zasada pomiaru: kontaktron
- Wsuwany wzdłuż do rowka
- Wskaźnik LED stanu przełączenia
- Długość kabla 0,3; 2,5 m
Dane techniczne
| Konstrukcja | do rowka okrągłego |
| Spełnia normę | EN 60947-5-2 |
| Symbol | 00991619 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Informacja o zastosowaniu | Wsparcie techniczne / przegląd czujników do napędów "Odpowiedni czujnik dla danego napędu" |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | magnetyczny kontaktronowy |
| Temperatura otoczenia | -20 degC |
| Dokładność powtarzalności | 0.2 mm |
| Wyjście dwustanowe | stykowe bipolarne |
| Funkcja elementu przełączającego | Normalnie otwarty |
| Czas załączenia | 0.6 ms |
| Czas wyłączenia | 0.05 ms |
| Maks. częstotliwość przełączania | 500 Hz |
| Maks. prąd wyjściowy | 100 mA |
| Maks. zdolność przełączania DC | 1 W |
| Spadek napięcia | 0 V |
| Zabezpieczenie przeciwzwarciowe | nie |
| Odporność na przeciążenie | nie występuje |
| Zakres napięcia roboczego AC | 12 V |
| Zakres napięcia roboczego DC | 12 V |
| Ochrona przed zmianą polaryzacji | nie |
| Przyłącze elektryczne 1, rodzaj przyłącza | Kabel z wtyczką |
| Przyłącze elektryczne 1, technika przyłączeniowa | M8x1 kodowanie A wg EN 61076-2-104 |
| Przyłącze elektryczne 1, liczba pinów/żył | 3 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokada zatrzaskowa |
| Przyłącze elektryczne 1, kompatybilny typ montażu | Kompatybilny z zamkiem zatrzaskowym |
| Przyłącze elektryczne 1, układ połączeń | 00991155 |
| Kierunek wyprowadzenia przyłącza | poprzeczne |
| Długość kabla | 0.3 m |
| Kolor powłoki kabla | szary |
| Materiał osłony kabla | TPE-U(PUR) |
| Typ mocowania | zaciskany w rowku okrągłym |
| Moment dokręcenia | 0.1 Nm |
| Pozycja montażu | dowolny |
| Waga produktu | 5 g |
| Kolor obudowy | czarny |
| Materiał obudowy | Mosiądz, niklowany |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Stopień ochrony | IP65 |
| Napięcie izolacji | 50 V |
| Odporność na napięcie udarowe | 0.8 kV |
| Zgodność z LABS | VDMA24364-B2-L |
| Stopień zanieczyszczenia | 3 |
Parametry techniczne - Czujnik zbliżeniowy SME-10-SQ-LED-24 (173213) serii SME - Festo
Napięcie przebicia izolacji
50 V
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Zakres napięcia roboczego AC
12 ... 27 V
Sposób pomiaru
Magnetyczny, stykowy
Wyjście dwustanowe
Stykowe, bipolarne
Funkcja elementu przełączającego
Styk normalnie otwarty
Maks. częstotliwość przełączania
500 Hz
Odporność na piki napięcia
0.8 kV
Wskaźnik stanu przełączania
Żółta dioda LED
Czas wyłączania
<= 0.05 ms
Czas włączania
<= 0.6 ms
Spadek napięcia
0 V
Zabezpieczenie przed przeciążeniem
Nie występuje
Kierunek przyłącza wyjściowego
W poprzek
Maks. moc przełączania DC
1 W
Powtarzalność wartości przełączenia
+/- 0,1 mm
Maks. Prąd wyjściowy
100 mA
Sposób montażu
Zamocowany w okrągłym rowku, długości możliwe do włożenia w rowek
Stopień ochrony
IP65, IP67
Przyłącze elektryczne
3-pin, Kabel z wtyczką, M8x1
Długość kabla
0.3 m
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Kształt
dla okrągłego rowka
Materiał obudowy
Mosiądz, PPS, TPE-U(PU), Stal wysokostopowa, nierdzewna, Niklowanie
Temperatura otoczenia
-20 °C do 70 °C
Zabezpieczenie przed odwrotną polaryzacją
Brak
Zgodność z normą
EN 60947-5-2
Konstrukcja
do rowka okrągłego
Waga produktu
5 g
Moment dokręcenia
0.1 Nm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Zabezpieczenie przed zwarciem
Brak
Zakres napięcia roboczego DC
12 ... 27 V
Nr kat.
OT-FESTO001426
Pliki do pobrania - Czujnik zbliżeniowy SME-10-SQ-LED-24 (173213) serii SME - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
