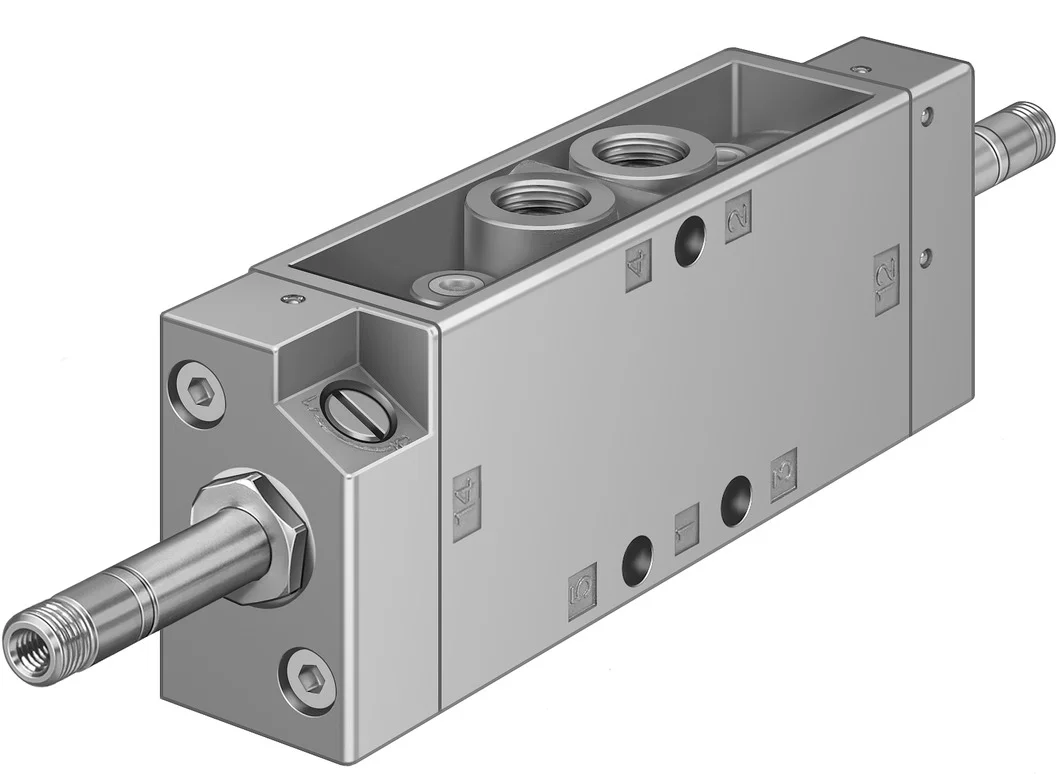

Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo
Festo

Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo

SKU: OT-FESTO010372 MPN: JMFDH-5-1/8
Producent: Festo
Cena netto/szt. 1 096,13 zł
1 348,24 zł brutto/szt.
Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo
1 096,13 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo

  • Solidny i niezawodny
  • Zawór gniazdowy
  • W całości z metalu
  • Zasada działania z rurką armaturową
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Funkcja zaworu5/2 bistabilny z dominacją
Sposób uruchamianiaelektrycznie
Szerokość zabudowy26 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)601 l/min
Pneumatyczne przyłącze roboczeG1/8
Napięcie roboczeprzez cewkę, na osobne zamówienie
Ciśnienie robocze0.25 MPa
Ciśnienie robocze2.5 bar
KonstrukcjaGniazdo talerzowe
Certyfikacjac UL us - Recognized (OL)
Stopień ochronyIP65
Średnica nominalna5 mm
Szerokość modułu27 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Kierunek przepływujednokierunkowy
Symbol00995980
Pokryciepokrycie ujemne
Maks. częstotliwość przełączania16 Hz
Czas przełączania16 ms
Maks. dodatni impuls testowy przy sygnale 02200 µs
Maks. ujemny impuls testowy na 1 sygnale3700 µs
Parametry cewkiPatrz cewka, na osobne zamówienie
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-20 degC
Temperatura medium-10 degC
Temperatura otoczenia-5 degC
Waga produktu260 g
Przyłącze elektryczneprzez cewkę F, na osobne zamówienie
Typ mocowaniana listwie przyłączeniowej
Przyłącze odpowietrzania pilota 82M5
Przyłącze odpowietrzania pilota 84M5
Przyłącze pneumatyczne 1G1/8
Przyłącze pneumatyczne 2G1/8
Przyłącze pneumatyczne 3G1/8
Przyłącze pneumatyczne 4G1/8
Przyłącze pneumatyczne 5G1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo

Pomocnicze ręczne uruchamianie
Z blokadą
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Przyłącze pneumatyczne 4
G1/8
Przyłącze pneumatyczne 5
G1/8
Szerokość zabudowy
26 mm
Funkcja odpowietrzenia
Możliwość dławienia
Sposób uruchomienia
Elektryczny
Przekrycie
Underlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Przyłącze odpowietrzenia pilota 82
M5
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
16 ms
Raster
27 mm
Maks. częstotliwość przełączania
16 Hz
Funkcja zaworu
5/2 bistabilny z dominacją
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
601 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
260 g
Temperatura przechowywania
-20 ... 60 °C
Wielkość nominalna
5 mm
Nr kat.
OT-FESTO010372

Pliki do pobrania - Elektrozawór JMFDH-5-1/8 (8821) serii JMFDH - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
