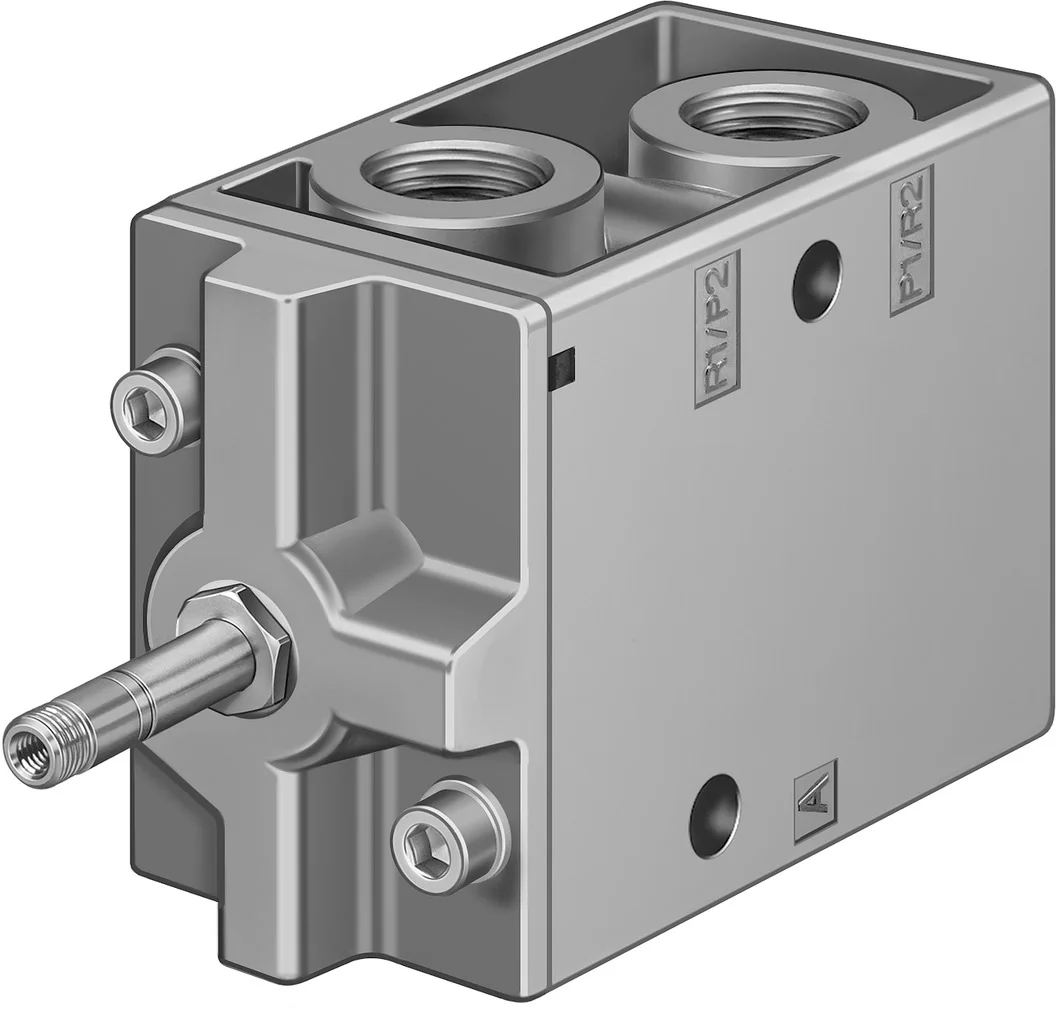

Elektrozawór MFH-3-3/4 (11967) serii MFH - Festo
SKU: OT-FESTO010581
MPN: MFH-3-3/4
Producent:
Festo
Cena netto/szt.
2 398,66 zł
2 950,35 zł
brutto/szt.
Opis produktu - Elektrozawór MFH-3-3/4 (11967) serii MFH - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 68 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 7500 l/min |
| Pneumatyczne przyłącze robocze | G3/4 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Gniazdo talerzowe |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Średnica nominalna | 19 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991008 |
| Pokrycie | pokrycie ujemne |
| Czas wyłączania | 32 ms |
| Czas włączania | 36 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Parametry cewki | Patrz cewka, na osobne zamówienie |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 1260 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze pneumatyczne 1 | G3/4 |
| Przyłącze pneumatyczne 2 | G3/4 |
| Przyłącze pneumatyczne 3 | G3/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór MFH-3-3/4 (11967) serii MFH - Festo
Szerokość zabudowy
68 mm
Wielkość nominalna
19 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/4
Przyłącze pneumatyczne 2
G3/4
Przyłącze pneumatyczne 3
G3/4
Temperatura przechowywania
-20 ... 60 °C
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Underlap
Czas przełączania przy wyłączaniu
32 ms
Czas przełączania przy włączaniu
36 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Przyłącze odpowietrzenia pilota 82
M5
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Materiał obudowy
Aluminium-odlew ciśnieniowy
Ciśnienie robocze
2 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Funkcja zaworu
3/2 zamknięty, monostabilny
Normalny przepływ nominalny
7 500 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
1 260 g
Nr kat.
OT-FESTO010581
Pliki do pobrania - Elektrozawór MFH-3-3/4 (11967) serii MFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
