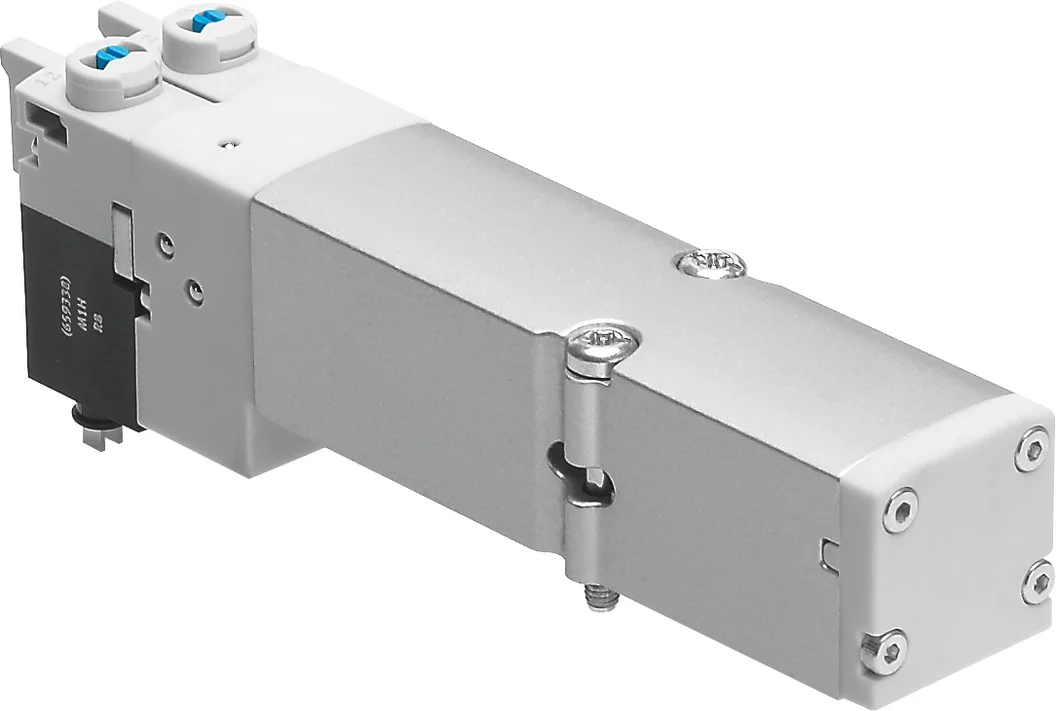

Elektrozawór VMPA2-M1H-E-PI (537956) serii VMPA2 - Festo
SKU: OT-FESTO011737
MPN: VMPA2-M1H-E-PI
Producent:
Festo
Cena netto/szt.
663,55 zł
816,17 zł
brutto/szt.
Opis produktu - Elektrozawór VMPA2-M1H-E-PI (537956) serii VMPA2 - Festo
Płaskie wysokowydajne zawory w trwałej metalowej obudowie.
- Do wyspy zaworowej MPA
- Jako zawór pojedynczy na płycie przyłączeniowej
- Szeroki asortyment zaworów
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 20 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 590 l/min |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991032 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | tak |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Praca na podciśnieniu | tak |
| Normalny przepływ nominalny z QS-8 | 590 l/min |
| Przepływ normalny nominalny z QS-10 | 700 l/min |
| Czas wyłączania | 47 ms |
| Czas włączania | 11 ms |
| Czas przełączania | 23 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 400 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 900 µs |
| Dopuszczalne wahania napięcia | +/- 25% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | maks. 90 % przy 40degC |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 0.65 Nm |
| Waga produktu | 100 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór VMPA2-M1H-E-PI (537956) serii VMPA2 - Festo
Ciśnienie pilota Mpa
0.3 ... 0.8 MPa
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Ciśnienie pilota
3 ... 8 bar
Wielkość zaworu
20 mm
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Przekrycie
Positive overlap
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Czas przełączania przy wyłączaniu
47 ms
Czas przełączania przy włączaniu
11 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
400 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
900 µs
Wyświetlanie stanu sygnału
Tak
Czas przełączania powrotnego
23 ms
Maks. moment dokręcający, montaż zaworu
0.65 Nm
Odpowiedni do podciśnienia
Tak
Normalny przepływ nominalny z QS-8
590 l/min
Standardowy przepływ nominalny przy QS-10
700 l/min
Normalny przepływ nominalny
590 l/min
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/3 odpowietrzony
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Konstrukcja
Zawór tłokowy
Waga produktu
100 g
Temperatura przechowywania
-20 ... 40 °C
Względna wilgotność powietrza
maks. 90 % przy 40 °C
Dopuszczalne wahania napięcia
+/- 25 %
Nr kat.
OT-FESTO011737
Pliki do pobrania - Elektrozawór VMPA2-M1H-E-PI (537956) serii VMPA2 - Festo
- D15000100123324.PDF Pobierz
- 537956datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
