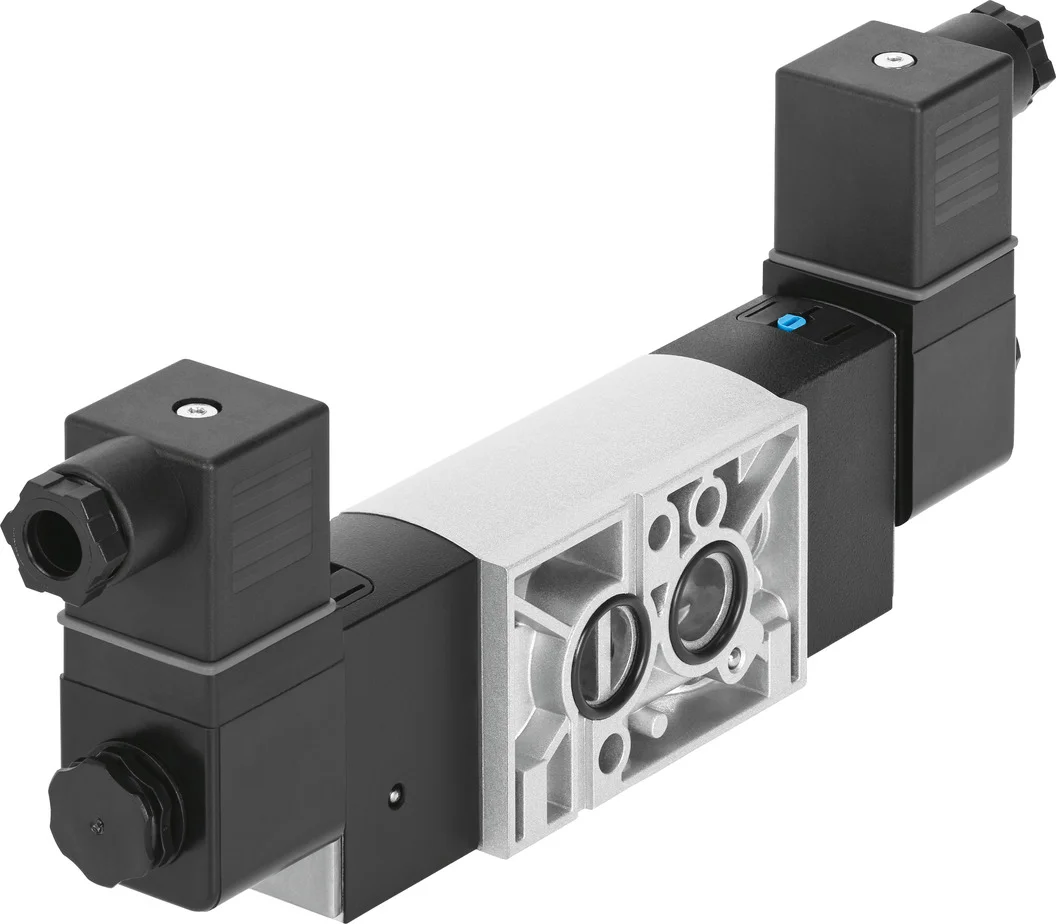

Elektrozawór VSNC-F-B52-D-N14-FN-1A1-EX4-A (577287) serii VSNC - Festo
SKU: OT-FESTO065743
MPN: VSNC-F-B52-D-N14-FN-1A1-EX4-A
Producent:
Festo
Cena netto/szt.
1 862,43 zł
2 290,79 zł
brutto/szt.
Opis produktu - Elektrozawór VSNC-F-B52-D-N14-FN-1A1-EX4-A (577287) serii VSNC - Festo
Posiadający powszechnie obowiązujące certyfikaty ochrony przeciwwybuchowej, standardowy zawór NAMUR VSNC jest trwały, solidny i łączy atrakcyjny stosunek osiągów do ceny z nowoczesnym wzornictwem.
- Schemat połączeń NAMUR zgodnie z VDI/VDE 3845
- Uszczelnienie wymienne do zaworów 3/2 lub 5/2
- Różne systemy elektrozaworów w wersji Ex
- Mocne i wydajne
- Rozszerzony zakres temperatur
- Optymalny stosunek jakości do ceny
- Wszystkie cewki można stosować na tej samej głowicy
- Wariant VSNC-...FN cechuje większa efektywność energetyczna dzięki redukcji poboru mocy
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 32 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1350 l/min |
| Pneumatyczne przyłącze robocze | Układ przyłączy wg NAMUR |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (IEC-EX) |
| Jednostka certyfikująca | DNVGL-TAA000011J |
| ATEX-Kategoria: gaz | II 2G |
| ATEX-Kategoria: pył | II 2D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex ia IIC T6 Ga |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex t IIIC T80degC Db |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -40degC = Ta = +50degC |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | VDI/VDE 3845 (NAMUR) |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991005 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | Przy pomocy osprzętu |
| Wartość b | 0.4 |
| Wartość C | 5.6 l/sbar |
| Czas przełączania | 20 ms |
| Czas pracy ciągłej | 100% |
| Maks. napięcie wejściowe Ui | 28 V |
| Maks. prąd wejściowy li | 115 mA |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Ochrona przeciwwybuchowa | Strefa 0 (IEC-EX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | -20 degC |
| Temperatura otoczenia | -20 degC |
| Waga produktu | 685 g |
| Przyłącze elektryczne | Kształt A |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze pneumatyczne 1 | 1/4 NPT |
| Przyłącze pneumatyczne 2 | Układ przyłączy wg NAMUR |
| Przyłącze pneumatyczne 3 | 1/4 NPT |
| Przyłącze pneumatyczne 4 | Układ przyłączy wg NAMUR |
| Przyłącze pneumatyczne 5 | 1/4 NPT |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór VSNC-F-B52-D-N14-FN-1A1-EX4-A (577287) serii VSNC - Festo
Ex-Ochrona przeciwwybuchowa Pył
Ex t IIIC T80°C Db
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex ia IIC T6 Ga
Ex-Temperatura otoczenia
-40°C <= Ta <= +50°C
Przyłącze pneumatyczne 1
1/4 NPT
Przyłącze pneumatyczne 2
Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
1/4 NPT
Przyłącze pneumatyczne 4
Układ przyłączy NAMUR
Przyłącze pneumatyczne 5
1/4 NPT
Wartość-b
0.4
Wartość-C
5.6 l/sbar
Szerokość zabudowy
32 mm
ATEX-Kategoria Pył
II 2D
Kierunek przepływu
Jednokierunkowy
Certyfikat
DNVGL-TAA000011J
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Przyłącze otworu wentylacji
Nieprzewodowe
Wyświetlanie stanu sygnału
Przy pomocy osprzętu
Czas przełączania powrotnego
20 ms
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Db (IEC-EX), EPL Ga (IEC-EX)
Maks. napięcie wejściowe
28 V
Maks. prąd wejściowy
115 mA
Normalny przepływ nominalny
1 350 l/min
Ciśnienie robocze
1.5 ... 8 bar
Temperatura otoczenia
-20 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-20 ... 60 °C
Przyłącze elektryczne
Schemat podłączenia typu A wg EN175301-803, Wg EN 175301-803
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 bistabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Dowolna
Zgodność z normą
VDI/VDE 3845 (NAMUR)
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
685 g
Dopuszczalne wahania napięcia
+/- 10 %
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Nr kat.
OT-FESTO065743
Pliki do pobrania - Elektrozawór VSNC-F-B52-D-N14-FN-1A1-EX4-A (577287) serii VSNC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
