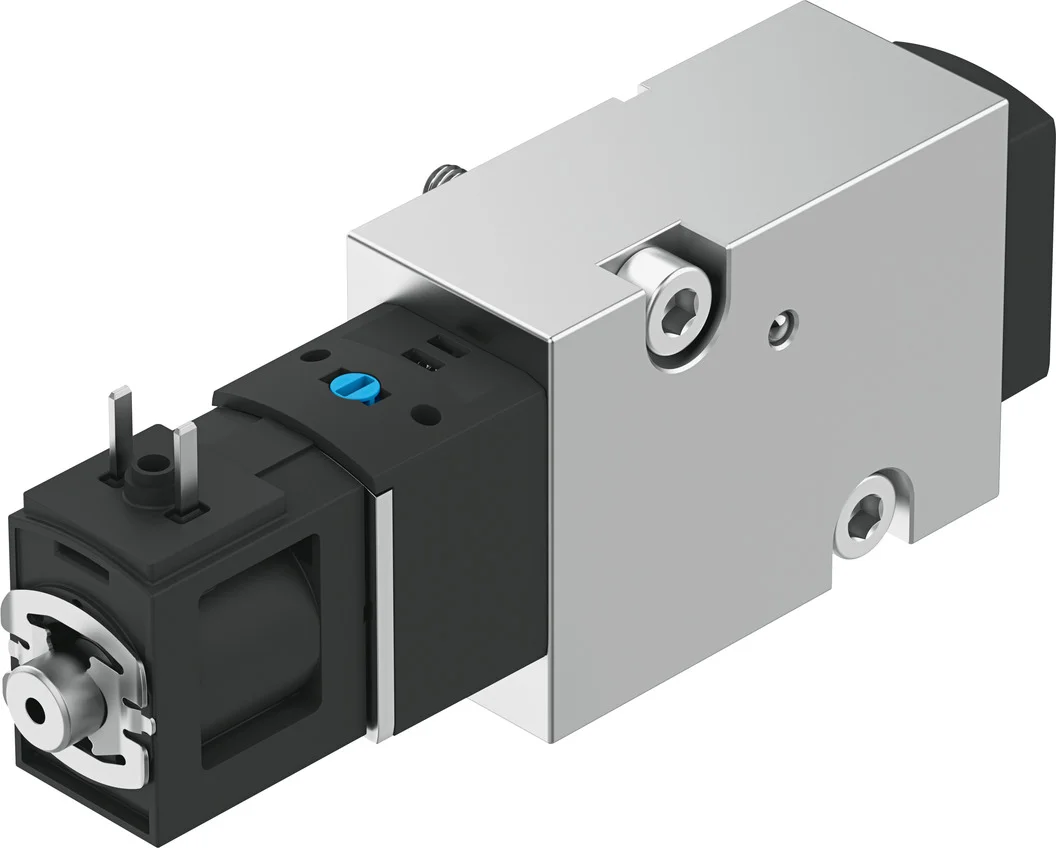

Elektrozawór VSNC-FK-M52-RD-G18-1C1-S (8128472) serii VSNC - Festo
Festo

Elektrozawór VSNC-FK-M52-RD-G18-1C1-S (8128472) serii VSNC - Festo

SKU: OT-FESTO095511
Producent: Festo
Cena netto/szt. 336,39 zł
413,76 zł brutto/szt.
Elektrozawór VSNC-FK-M52-RD-G18-1C1-S (8128472) serii VSNC - Festo
336,39 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VSNC-FK-M52-RD-G18-1C1-S (8128472) serii VSNC - Festo

Zawór NAMUR z przyłączem G1/8 doskonale uzupełnia serię VSNC. Zawór charakteryzuje się kompaktową konstrukcją z tą samą znaną wydajnością VSNC i łączy to z atrakcyjnym stosunkiem ceny do jakości.

  • Schemat połączeń NAMUR zgodnie z VDI/VDE 3845
  • Kompaktowy, ekonomiczny, wydajny
  • Szczególnie nadaje się do napędów wahadłowych DAPS i DFPD ze schematem połączeń zgodnym z VDI/VDE 3845
  • Rozszerzony zakres temperatur
  • Przyłącze elektryczne z układem wtyczek typu C, zgodnie z EN 175301-803
  • Cewka 24 V zintegrowana
  • Optymalny stosunek jakości do ceny

Dane techniczne

Funkcja zaworu5/2 monostabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy25.5 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)400 l/min
Pneumatyczne przyłącze roboczeUkład przyłączy wg NAMUR
Napięcie robocze24V DC
Ciśnienie robocze0.25 MPa
Ciśnienie robocze2.5 bar
KonstrukcjaKonstrukcja z uszczelnieniami na tłoczku
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP65
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Spełnia normęVDI/VDE 3845 (NAMUR)
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Kierunek przepływujednokierunkowy
Symbol00997387
Pokrycieprzekrycie dodatnie
Wartość b0.3
Wartość C2.1 l/sbar
Normalny przepływ nominalny, odpowietrzenie dla powietrza powrotnego 4->3100 l/min
Czas wyłączania50 ms
Czas włączania50 ms
Czas pracy ciągłej100%
Parametry cewki24 V DC: 2,4 W
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III
Temperatura przechowywania-20 degC
Temperatura medium-20 degC
Temperatura otoczenia-20 degC
Waga produktu220 g
Przyłącze elektryczneKształt C
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze dla otworu odpowietrzającegonie przewodowe
Przyłącze pneumatyczne 1G1/8
Przyłącze pneumatyczne 2Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 3G1/8
Przyłącze pneumatyczne 4Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 5G1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyWzmocniony poliamid
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał pomocniczego ręcznego sterowaniaWzmocniony poliamid
Materiał tłokaStop aluminium do przeróbki plastycznej
Materiał śrubStal wysokostopowa nierdzewna

Parametry techniczne - Elektrozawór VSNC-FK-M52-RD-G18-1C1-S (8128472) serii VSNC - Festo

Sposób uszczelnienia
miękki
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 3
G1/8
Przyłącze pneumatyczne 4
Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 5
G1/8
Funkcja odpowietrzenia
z możliwością dławienia
Czas wyłączania
≤50 ms
Czas włączania
≤50 ms
Kierunek przepływu
jednokierunkowy
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Pozycja montażowa
dowolny
Sposób uruchamiania
elektrycznie
Pneumatyczne przyłącze robocze
Układ przyłączy wg NAMUR
Sposób powrotu
sprężyna mechanicznasprężyna pneumatyczna
Parametry cewki
24 V DC: 2,4 W
Pokrycie
przekrycie dodatnie
Czas pracy ciągłej
100%
Ciśnienie robocze
2.5 bar do 8 bar
Temperatura otoczenia
-20 °C do 50 °C
Materiał pokrywy
Wzmocniony poliamid
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-20 °C do 50 °C
Przyłącze elektryczne
Kształt C
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Typ mocowania
Przy pomocy otworów przelotowych
Napięcie robocze
24V DC
Konstrukcja
Konstrukcja z uszczelnieniami na tłoczku
Materiał tłoka
Stop aluminium do przeróbki plastycznej
Waga produktu
220 g
Materiał śruby
Stal wysokostopowa nierdzewna
Rodzaj sterowania
sterowanie pilotem
Nr kat.
OT-FESTO095511
