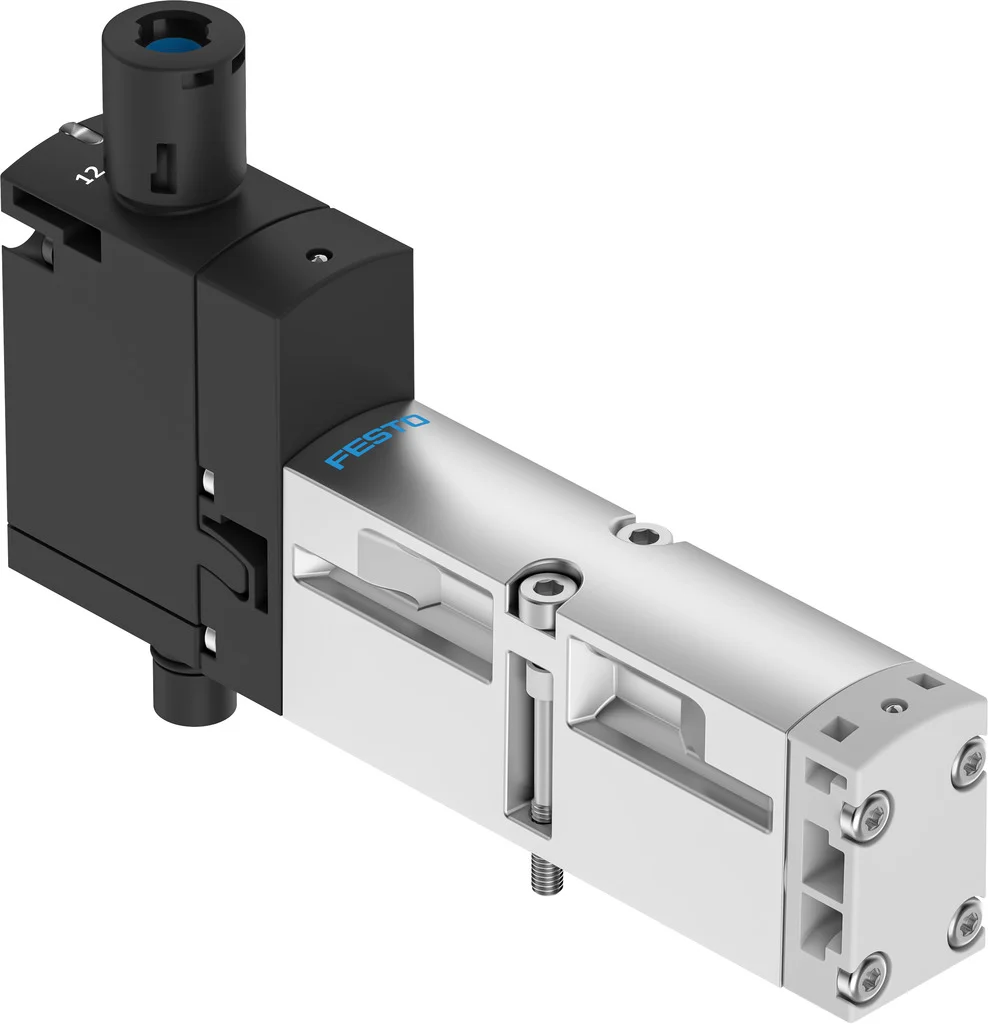

Elektrozawór VSVA-B-M52-MZH-A2-1T1L (8033471) serii VSVA - Festo
SKU: OT-FESTO069096
MPN: VSVA-B-M52-MZH-A2-1T1L
Producent:
Festo
Cena netto/szt.
464,99 zł
571,94 zł
brutto/szt.
Opis produktu - Elektrozawór VSVA-B-M52-MZH-A2-1T1L (8033471) serii VSVA - Festo
Zawór znormalizowany ISO 15407-1 z elektrycznym zasilaniem centralnym i wspólną masą.
- Do wysp zaworowych VTSA/VTSA-F
- Mocna metalowa obudowa
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 18 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 550 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | dowolny |
| Symbol | 00991190 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Przepływ zaworu | 750 l/min |
| Przepływ zaworu na pojedynczej płycie przyłączeniowej | 600 l/min |
| Zoptymalizowany przepływ zaworu, zabudowanego na bloku | 700 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 550 l/min |
| Czas wyłączania | 38 ms |
| Czas włączania | 12 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1500 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 800 µs |
| Maks. pobór prądu | 72 mA |
| Znamionowe napięcie robocze DC | 24 V |
| Parametry cewki | 24 V DC: 1,6 W |
| Odporność na napięcie udarowe | 2.5 kV |
| Stopień zanieczyszczenia | 3 |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Względna wilgotność powietrza | 0 - 90% |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 163 g |
| Przyłącze elektryczne | Plug-in |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zasilania pilotów 12/14 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze odpowietrzania pilota 82/84 | przewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-2 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | FPM |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór VSVA-B-M52-MZH-A2-1T1L (8033471) serii VSVA - Festo
Ciśnienie pilota Mpa
0.3 ... 1 MPa
Kierunek przepływu
Dowolna
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Odporność na piki napięcia
2.5 kV
Stopień zanieczyszczenia
3
Szerokość zabudowy
18 mm
Ciśnienie pilota
3 ... 10 bar
Funkcja odpowietrzenia
Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne, Wewnętrzne
Przekrycie
Positive overlap
Rodzaj sterowania
Z pilotem
Czas przełączania przy wyłączaniu
38 ms
Czas przełączania przy włączaniu
12 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 500 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: 1,6 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
750 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
600 l/min
Przepływ zaworu na wyspie zaworowej
550 l/min
Przyłącze odpowietrzenia pilotów 82/84
Do wyboru:, odpowietrzenie nie jest zgodne z normą, przewodowe
Przyłącze zasilania pilotów 12/14
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływem
700 l/min
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, NEMA 4
Przyłącze elektryczne
Plug-in, Wg ISO 15407-2
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, PA
Funkcja zaworu
5/2 monostabilny
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
550 l/min
Materiał śrub
Stal ocynkowana
Pozycja zabudowy
Dowolna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
163 g
Względna wilgotność powietrza
0 - 90 %
Nominalne napięcie robocze DC
24 V
Maks. pobór prądu
72 mA
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO069096
Pliki do pobrania - Elektrozawór VSVA-B-M52-MZH-A2-1T1L (8033471) serii VSVA - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
