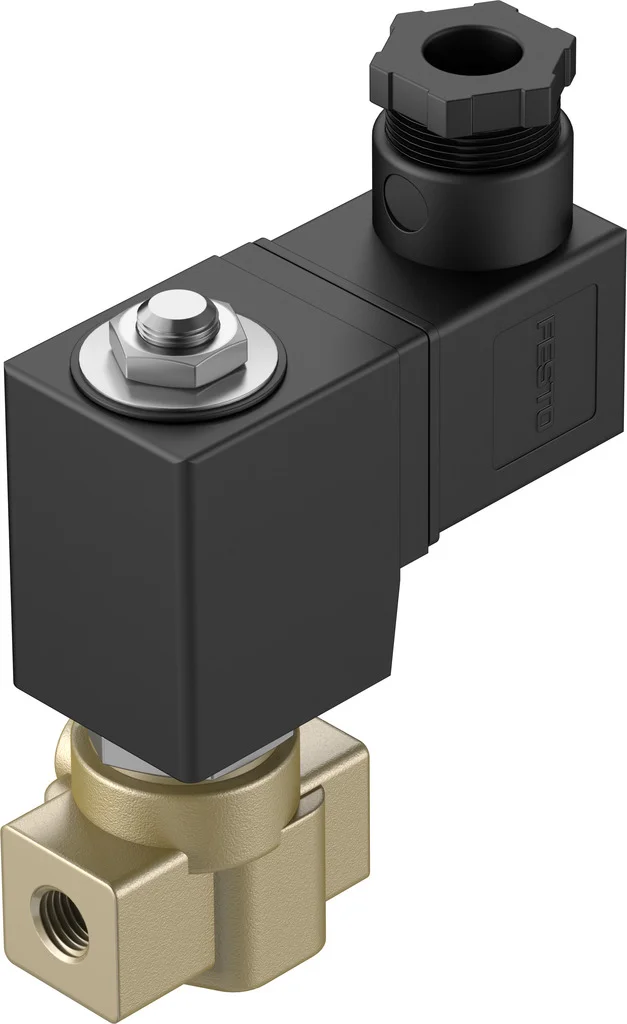

Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo
Festo

Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo

SKU: OT-FESTO037182 MPN: VZWD-L-M22C-M-G14-40-V-3AP4-8
Producent: Festo
Cena netto/szt. 445,10 zł
547,47 zł brutto/szt.
Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo
445,10 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo

Idealny do wysokiego zakresu ciśnienia z niskim natężeniem przepływu: Sterowany bezpośrednio elektrozawór VZWD może pracować bez ciśnienia różnicowego do 90 bar, nawet w zamkniętych obiegach mediów. Dlatego optymalnie nadaje się do zastosowań wysokociśnieniowych i związanych z dozowaniem.

  • Duży zakres ciśnienia
  • Bezpośrednio sterowany zawór gniazdowy
  • Nie jest wymagana różnica ciśnień
  • Możliwe też zastosowanie w technice podciśnieniowej

Dane techniczne

Konstrukcjabezpośrednio sterowany zawór gniazdowy
Sposób uruchamianiaelektrycznie
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Typ mocowaniaInstalacja na przewodach
Przyłącze zaworu procesowegoG1/4
Przyłącze elektryczneKształt A
Średnica nominalna4 mm
Funkcja zaworu2/2 zamknięty monostabilny
Pomocnicze sterowanie ręcznebrak
Kierunek przepływujednokierunkowy
MediumSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Ciśnienie nominalne zaworu armaturowego PN100
Różnica ciśnienia0 MPa
Różnica ciśnienia0 bar
Różnica ciśnienia0 psi
Parametry cewki230 V AC: 50/60 Hz, pobór mocy przy załączaniu 18,0 VA, moc podtrzymania 15,0 VA
Klasa materiału izolującegoF
Dopuszczalne wahania napięcia+/- 10 %
Czas pracy ciągłej100%
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniabezpośrednie
Symbol00992979
Ciśnienie medium0 MPa
Ciśnienie medium0 bar
Ciśnienie medium0 psi
Maks. lepkość22 mm²/s
Temperatura medium-10 degC
Temperatura otoczenia-10 degC
Wielkość nieszczelności wg EN 12266-1A
Przepływ Kv0.3 m³/h
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)310 l/min
Czas włączania20 ms
Czas wyłączania18 ms
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowyOdlew mosiężny
Numer materiału obudowyCW617N
Materiał uszczelnieńFPM
Waga produktu550 g
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą niskonapięciową UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. urządzeń elektrycznych
Stopień ochronyIP65
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne

Parametry techniczne - Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo

Czas przełączania przy włączaniu
20 ms
Wielkość nominalna
4 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
miękki
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Numer materiału dla obudowy
CW617N
Pomocnicze ręczne uruchamianie
Brak
Czas przełączania przy wyłączaniu
18 ms
Dopuszczalne wahania napięcia
+/- 10 %
Charakterystyka cewki
230 V AC: 50/60 Hz, moc przełączana 18 VA, moc podtrzymania 15 VA
Przyłącze zaworu procesowego
G1/4
Medium
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne, Olej mineralny, Woda, ciecze obojętne, Inne media na zapytanie
Ciśnienie znamionowe zaworu procesowego
100
Ciśnienie medium
0 ... 8 bar
Maks. lepkość
22 mm2/s
Zakres przecieku zgodny z EN 12266-1
A
Przepływ Kv
0.3 m3/h
Pozycja montażowa
dowolny
Typ mocowania
Instalacja na przewodach
Materiał uszczelnień
FPM
Sposób montażu
Zabudowa w linii
Stopień ochrony
IP65
Temperatura medium
-10 ... 80 °C
Przyłącze elektryczne
Schemat podłączenia typu A wg EN175301-803, Wtyczka, Wg EN 175301-803, Czworokątna konstrukcja
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Odlew mosiężny
Funkcja zaworu
2/2 zamknięty, monostabilny
Czas pracy ciągłej
100 %
Temperatura otoczenia
-10 ... 35 °C
Normalny przepływ nominalny
310 l/min
Różnica ciśnień
0 bar
Klasa izolacji
F
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
bezpośrednio sterowany zawór gniazdowy
Waga produktu
550 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć
Nr kat.
OT-FESTO037182

Pliki do pobrania - Elektrozawór VZWD-L-M22C-M-G14-40-V-3AP4-8 (1492001) serii VZWD - Festo

  • D15000100123417.PDF Pobierz
  • 1492001datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
