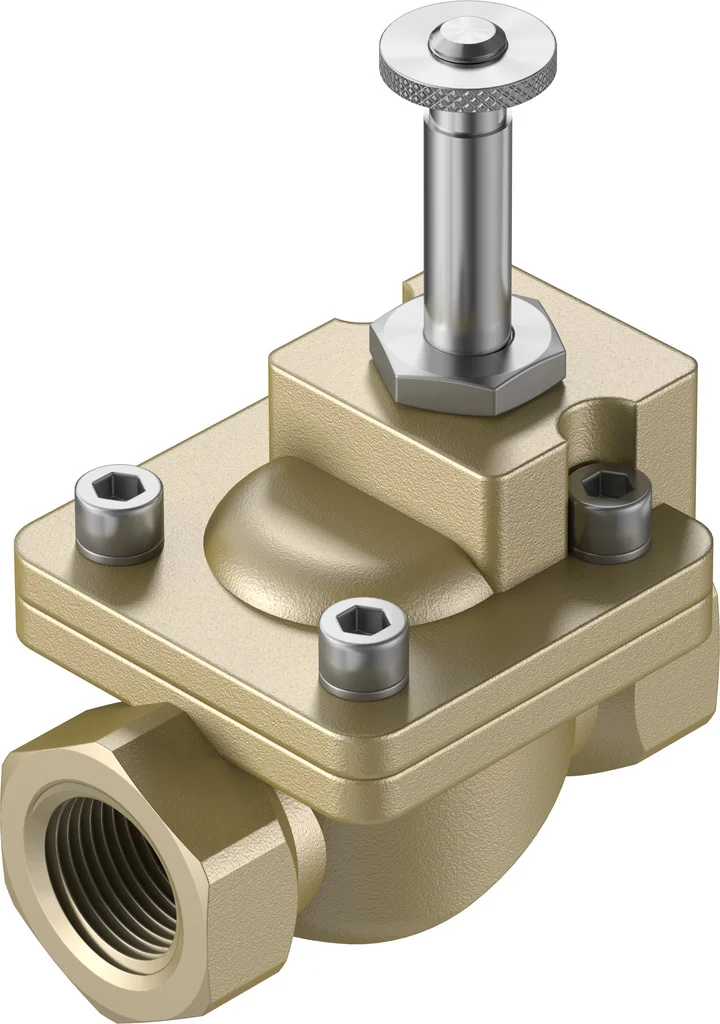

Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo
Festo

Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo

SKU: OT-FESTO027493 MPN: VZWM-L-M22C-G12-F4
Producent: Festo
Cena netto/szt. 447,95 zł
550,98 zł brutto/szt.
Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo
447,95 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo

Zawór gniazdowy z uszczelnieniem membranowym może być używany w wielu zastosowaniach do sterowania przepływem powietrza lub wody.

  • Wykonanie z odlewu mosiądzu lub stali szlachetnej
  • Przyłącze elektryczne za pomocą cewek
  • Szeroka oferta cewek
  • Cewkę można zamówić oddzielnie

Dane techniczne

KonstrukcjaZawór membranowy
Sposób uruchamianiaelektrycznie
Sposób uszczelnieniamiękki
Pozycja montażuNajlepiej w pozycji pionowej
Typ mocowaniaInstalacja na przewodach
Przyłącze zaworu procesowegoG1/2
Przyłącze elektryczneCewka typ MD-... , cewka zamawiana jako osprzęt
Średnica nominalna13.5 mm
Funkcja zaworu2/2 zamknięty monostabilny
Kierunek przepływujednokierunkowy
MediumSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Ciśnienie medium w postaci płynnej0.5 bar
Ciśnienie medium w postaci gazowej0.5 bar
Różnica ciśnienia0.5 bar
Rodzaj sterowaniasterowanie pilotem
Symbol00995681
Maks. lepkość22 mm²/s
Temperatura medium-10 degC
Temperatura mediów płynnych5 degC
Temperatura otoczenia-10 degC
Przepływ Kv2.4 m³/h
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)2400 l/min
Czas włączania8 ms
Czas reakcji "on" dla mediów ciekłych110 ms
Czas wyłączania10 ms
Czas przełączania, media płynne220 ms
Wartość b0.37
Wartość C9.8 l/sbar
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowyMosiądz
Numer materiału obudowy2.0402
Materiał uszczelnieńNBR
Materiał rurki głowicy magnetycznejStal wysokostopowa
Waga produktu450 g
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Maks. moment dokręcenia śruby pokrywy20 Nm
Maks. moment dokręcenia gwintu przyłącza105 Nm
Maks. moment dokręcenia mocowania cewki0.5 Nm

Parametry techniczne - Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo

Ciśnienie robocze zaworu procesowego dla mediów płynnych
0.5 ... 6 bar
Wartość-b
0.37
Wartość-C
9.8 l/sbar
Numer materiału dla obudowy
2.0402
Czas przełączania przy wyłączaniu
10 ms
Czas przełączania przy włączaniu
8 ms
Przyłącze zaworu procesowego
G1/2
Medium
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętneWodaCiecze neutralne
Maks. lepkość
22 mm2/s
Przepływ Kv
2.4 m3/h
Kierunek przepływu
jednokierunkowy
Ciśnienie robocze zaworu procesowego dla mediów gazowych
0.5 ... 10 bar
Temperatura medium ciekłego
5 ... 50 °C
Czas załączania dla mediów ciekłych
110 ms
Czas wyłączania dla mediów ciekłych
220 ms
Materiał rurki twornika
Stal wysokostopowa
Maks. moment dokręcenia śruby w pokrywie
20 Nm
Maks. moment dokręcający dla gwintu przyłączeniowego
105 Nm
Maks. moment dokręcenia mocowania cewki
0.5 Nm
Różnica ciśnień
0.5 bar
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Cewka typ MD-- , cewka zamawiana jako osprzęt
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Mosiądz
Funkcja zaworu
2/2 zamknięty, monostabilny
Normalny przepływ nominalny
2 400 l/min
Temperatura otoczenia
-10 ... 60 °C
Pozycja zabudowy
Preferowany w pozycji pionowej
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór membranowysterowanie pilotem
Waga produktu
450 g
Wielkość nominalna
13.5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Nr kat.
OT-FESTO027493

Pliki do pobrania - Elektrozawór VZWM-L-M22C-G12-F4 (546148) serii VZWM - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
