Element zaciskany ręcznie HK, 25 mm (R161924282) - Bosch-Rexroth

SKU: OC-REXROTH021881

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element zaciskany ręcznie HK, 25 mm (R161924282) - Bosch-Rexroth

Element zaciskany ręcznie HK do prowadnic szynowych kulkowych/prowadnic szynowych wałeczkowych
Rozmiar = 25
Pasuje do wszystkich szyn kulkowych/szyn wałeczkowych SNS

Łatwa i bezpieczna konstrukcja dzięki kompaktowej konstrukcji
Ręcznie uruchamiany element zaciskowy bez energii pomocniczej
Swobodnie regulowana ręczna dźwignia zaciskowa
Precyzyjne pozycjonowanie
Zaciskanie manualne
500 000 cykli zaciskania (wartość B10d)
Symetryczne przekazywanie siły na szynie wałeczkowej za pomocą profili stykowych z pływającym ułożyskowaniem
Siła trzymająca do 2000 N
Pasuje do wszystkich szyn wałeczkowych SNS

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	25
Moment dokręcania [Nm]	7
Siła utrzymania [N]	1200
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	0.42
Wskazówka, siła utrzymania 1	Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).

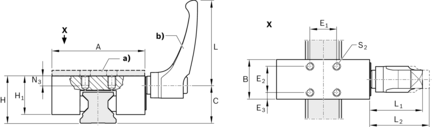

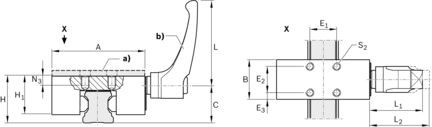

Wymiar A [mm]	70
Wymiar B [mm]	30
Wymiar C [mm]	29.3
Wymiar E1 [mm]	20
Wymiar E2 [mm]	20
Wymiar E3 [mm]	5
Wymiar H [mm]	36.0
Wymiar H1 [mm]	29
Wymiar L [mm]	64
Wymiar L1 [mm]	38.5
Wymiar L2 [mm]	41.5
Wymiar N3 [mm]	7
Wymiar S2 średnica gwintu [mm]	M6
Wskazówka, wymiar H1	Wózek kulkowy/rolkowy .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
