Opis produktu - Element zaciskany ręcznie HK, 35 mm (R161934283) - Bosch-Rexroth

Element zaciskany ręcznie HK do prowadnic szynowych kulkowych
Rozmiar = 35
Pasuje do wszystkich szyn kulkowych SNS

Łatwa i bezpieczna konstrukcja dzięki kompaktowej konstrukcji
Ręcznie uruchamiany element zaciskowy bez energii pomocniczej
Swobodnie regulowana ręczna dźwignia zaciskowa
Precyzyjne pozycjonowanie
Zaciskanie manualne
500 000 cykli zaciskania (wartość B10d)
Symetryczne przekazywanie siły na szynie kulkowej za pomocą profili stykowych z pływającym ułożyskowaniem
Siła trzymająca do 2000 N
Pasuje do wszystkich szyn wałeczkowych BNS

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	35/90
Moment dokręcania [Nm]	15
Siła utrzymania [N]	2000
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	1.21
Wskazówka, siła utrzymania 1	Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).

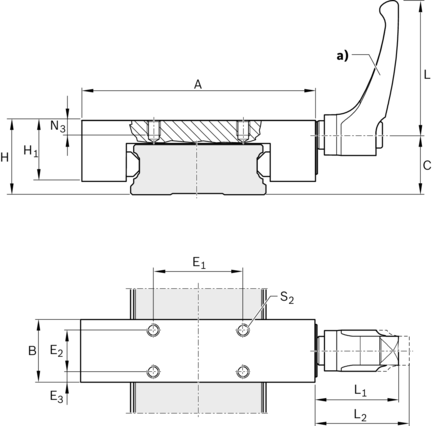

Wymiar A [mm]	145
Wymiar B [mm]	39
Wymiar C [mm]	38
Wymiar E1 [mm]	60
Wymiar E2 [mm]	20
Wymiar E3 [mm]	9.5
Wymiar H [mm]	50.0
Wymiar H1 [mm]	39
Wymiar L [mm]	78
Wymiar L1 [mm]	46.5
Wymiar L2 [mm]	50.5
Wymiar N3 [mm]	11
Wymiar S2 średnica gwintu [mm]	M8
