Opis produktu - Element zaciskowy pneumatyczny, LCP 2505 AK/08 (R161924274) - Bosch-Rexroth

Pneumatyczny element zaciskowy LCP do prowadnic szynowych kulkowych
Rozmiar = 25
Pasuje do wszystkich szyn kulkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Prosta zasada mechanicznego zaciskania obejmującego w LCP i LCPS, o korzystnym stosunku ceny do jakości
Łatwy montaż
Zaciska, gdy dostępne jest ciśnienie (pneumatycznie), poprzez mocowanie mechaniczne
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Ciśnienie regulowane bezstopniowo w zakresie 5,5 - 8 bar
Krótkie cykle rozprężania
Rozprężanie za pomocą siły sprężyny. Wstępnie naprężona sprężyna powrotna umożliwia krótkie cykle rozprężania.
Pasuje do wszystkich szyn kulkowych SNS

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	25
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny przy 6 barach. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +60 °C
Masa [kg]	0.27
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.015

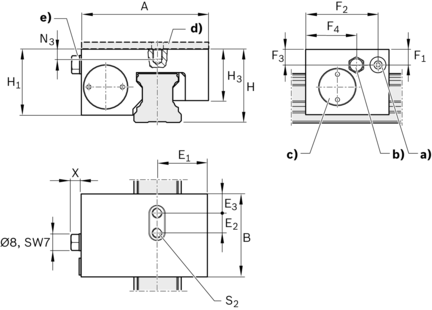

Wymiar A [mm]	61.4
Wymiar B [mm]	41
Wymiar E1 [mm]	23.9
Wymiar E2 [mm]	9.5
Wymiar E3 [mm]	9.75
Wymiar F1 [mm]	6.5
Wymiar F2 [mm]	36
Wymiar H [mm]	36.0
Wymiar H1 [mm]	32.5
Wymiar H3 [mm]	24.55
Wymiar N3 [mm]	7.7
Wymiar S2 średnica gwintu [mm]	M5
Wymiar X [mm]	6.5
Wskazówka, wymiar H1	Wózek kulkowy .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
