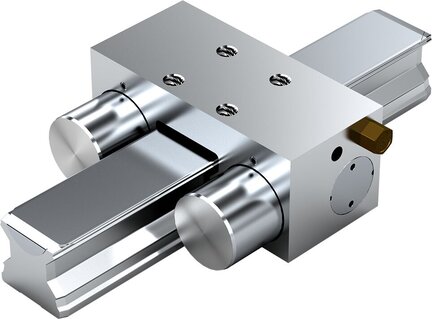

Element zaciskowy pneumatyczny MKS, 35 mm (R181034060) - Bosch-Rexroth

SKU: OC-REXROTH032131

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Element zaciskowy pneumatyczny MKS, 35 mm (R181034060) - Bosch-Rexroth

Pneumatyczny element zaciskowy MKS do prowadnic szynowych wałeczkowych
Rozmiar = 35
Pasuje do wszystkich szyn wałeczkowych SNS

Wysokie osiowe siły trzymające przy jednocześnie krótkiej konstrukcji
Dynamiczna i statyczna stabilizacja w kierunku osiowym
Łatwy montaż
Zaciska, gdy brak ciśnienia (za pomocą energii sprężyny) poprzez przekładnię z suwakiem klinowym podwójnego działania, z dwoma pakietami sprężyn
Obudowa stalowa, niklowana chemicznie
Wysoka sztywność osiowa i pozioma
Precyzyjne pozycjonowanie
Wysoka siła trzymająca dzięki przyłączu powietrza Plus
Pasuje do wszystkich szyn wałeczkowych SNS
5 mln. cykli zaciskania (wartość B10d) ‒ w przypadku przyłącza PLUS wartość B10d nie jest osiągana

Cechy produktów
Akcesoria dla	Wózek prowadzący
Wielkość nominalna [mm]	35
Informacja o sile utrzymania energii sprężyny ze standardowym przyłączem powietrza	Siła trzymania za pomocą energii sprężyny. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Dopuszczalna temperatura otoczenia (min. ... maks.)	0 °C ... +70 °C
Masa [kg]	1.02
Wskazówka, siła utrzymania energii sprężyny z przyłączem powietrza Plus	Siła trzymania za pomocą energii sprężyny. Test przeprowadza się w stanie zmontowanym z oleistą warstwą smarującą (ISO-VG 68).
Zużycie powietrza (w litrach normalnych) standardowego przyłącza powietrza [dm³/skok]	0.031
Wymiar A [mm]	100
Wymiar A1 [mm]	68
Wymiar B [mm]	39
Wymiar B1 [mm]	67.5
Wymiar D [mm]	28
Wymiar E1 [mm]	24
Wymiar E2 [mm]	24
Wymiar E3 [mm]	7.5
Wymiar F1 [mm]	12
Wymiar F2 [mm]	24.5
Wymiar H [mm]	48.0
Wymiar H1 [mm]	44
Wymiar H2 [mm]	28
Wymiar H2 z pokrywą taśmową [mm]	28
Wymiar N3 [mm]	10
Wymiar S2 średnica gwintu [mm]	M8
Wymiar X [mm]	5.5
Wskazówka, wymiar H1	W przypadku wózka wałeczkowego .H. (...Hoch (wysoki)...) Wymagana płytka dystansowa.
Wysokość szyny prowadzącej H2 [mm]	28.0
