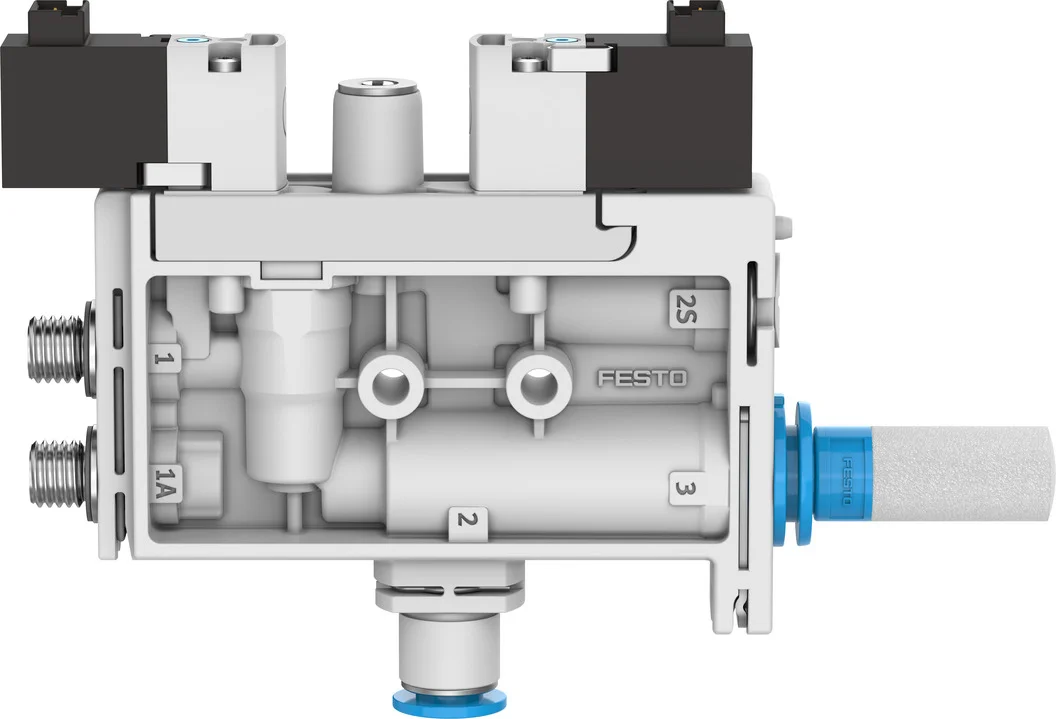

Generator podciśnienia OVEL-7-H-15-P-VQ4-UC-C-A-H3 (8141095) serii OVEL - Festo
SKU: OT-FESTO094606
MPN: OVEL-7-H-15-P-VQ4-UC-C-A-H3
Producent:
Festo
Cena netto/szt.
834,62 zł
1 026,58 zł
brutto/szt.
Opis produktu - Generator podciśnienia OVEL-7-H-15-P-VQ4-UC-C-A-H3 (8141095) serii OVEL - Festo
Idealny do bardzo dynamicznych, zdecentralizowanych aplikacji handlingowych w przemyśle elektronicznym: lekki i mały OVEL. Ponadto charakteryzuje się łatwym uruchamianiem i parametryzacją poprzez IO-Link®.
- Ekonomiczny, kompaktowy generator podciśnienia
- Niewielka masa
- Różne poziomy mocy i rodzaje podciśnienia
- Krótkie czasy przełączania dzięki zintegrowanym elektrozaworom
- Szybkie, prezycyjne i bezpieczene odkładanie obrabianego przedmiotu dzięki impulsowi wyrzutowemu
- Łatwy montaż
- Minimalne koszty instalacji
- Zrównoważona eksploatacja dzięki obniżeniu poziomu ciśnienia
- Wersja RA1 z podłączeniem do robota, umożliwia szybką integrację w środowisku lekkich robotów przemysłowych
Dane techniczne
| Średnica nominalna dyszy Lavala | 0.7 mm |
| Szerokość modułu | 15 mm |
| Konstrukcja tłumika hałasu | zamknięty |
| Pozycja montażu | dowolny |
| Charakterystyka eżektora | wysokie podciśnienie |
| Dokładność filtracji | 40 µm |
| Pomocnicze sterowanie ręczne | bez blokady |
| Zintegrowana funkcja | Impuls wyrzutowy elektryczny |
| Konstrukcja | Kształt T |
| Symbol | 00995808 |
| Funkcja zaworu | zamknięty |
| Ciśnienie robocze dla maks. szybkości wysysania | 0.4 MPa |
| Ciśnienie robocze dla maks. szybkości wysysania | 4 bar |
| Ciśnienie robocze dla maks. szybkości wysysania | 58 psi |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Ciśnienie robocze | 29 psi |
| Ciśnienie robocze dla maks. podciśnienia | 0.48 MPa |
| Ciśnienie robocze dla maks. podciśnienia | 4.8 bar |
| Ciśnienie robocze dla maks. podciśnienia | 69.6 psi |
| Maks. podciśnienie | 92 % |
| Nominalne ciśnienie robocze | 0.4 MPa |
| Nominalne ciśnienie robocze | 4 bar |
| Nominalne ciśnienie robocze | 58 psi |
| Maks. szybkość wysysania w odniesieniu do atmosfery | 17 l/min |
| Czas zasilania powietrzem przy nominalnym ciśnieniu roboczym przy impulsie wyrzutowym | 1.2 s |
| Zakres napięcia roboczego DC | 21.6 V |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: 1,0 W |
| Certyfikacja | c UL us - Listed (OL) |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | 0 degC |
| Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym | 56 dB(A) |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 57 g |
| Przyłącze elektryczne, wejście, funkcja | Impuls wyrzutowy |
| Przyłącze elektryczne, wejście, rodzaj przyłącza | 2x wtyczka |
| Przyłącze elektryczne, wejście, technologia przyłączeniowa | Układ przyłączy H |
| Przyłącze elektryczne, wejście, liczba pinów/żył | 2 |
| Przyłącze elektryczne, wejście, schemat przyłączy | 00995626 |
| Przyłącze elektryczne, wejście, rodzaj mocowania | Blokada zatrzaskowa |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze pneumatyczne 1 | Przyłącze zbiorcze |
| Przyłącze pneumatyczne 3 | Tłumik hałasu zamknięty |
| Przyłącze podciśnienia | dla przewodu o średnicy zewn. Ø 4 mm |
| Materiał gwintu przyłączeniowego | Polioksymetylen |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał dyszy | Polioksymetylen |
| Materiał filtra | Polioksymetylen |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał śruby drążonej | Stop aluminium do przeróbki plastycznej |
| Materiał śruby do regulacji | Stal |
| Materiał tłumika hałasu | Wzmocniony poliamid |
| Materiał śrub | Stal |
| Materiał dyszy wypływowej | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Generator podciśnienia OVEL-7-H-15-P-VQ4-UC-C-A-H3 (8141095) serii OVEL - Festo
Konstrukcja
Kształt T
Waga
0,085 kg
Nr kat.
OT-FESTO094606
Pliki do pobrania - Generator podciśnienia OVEL-7-H-15-P-VQ4-UC-C-A-H3 (8141095) serii OVEL - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
