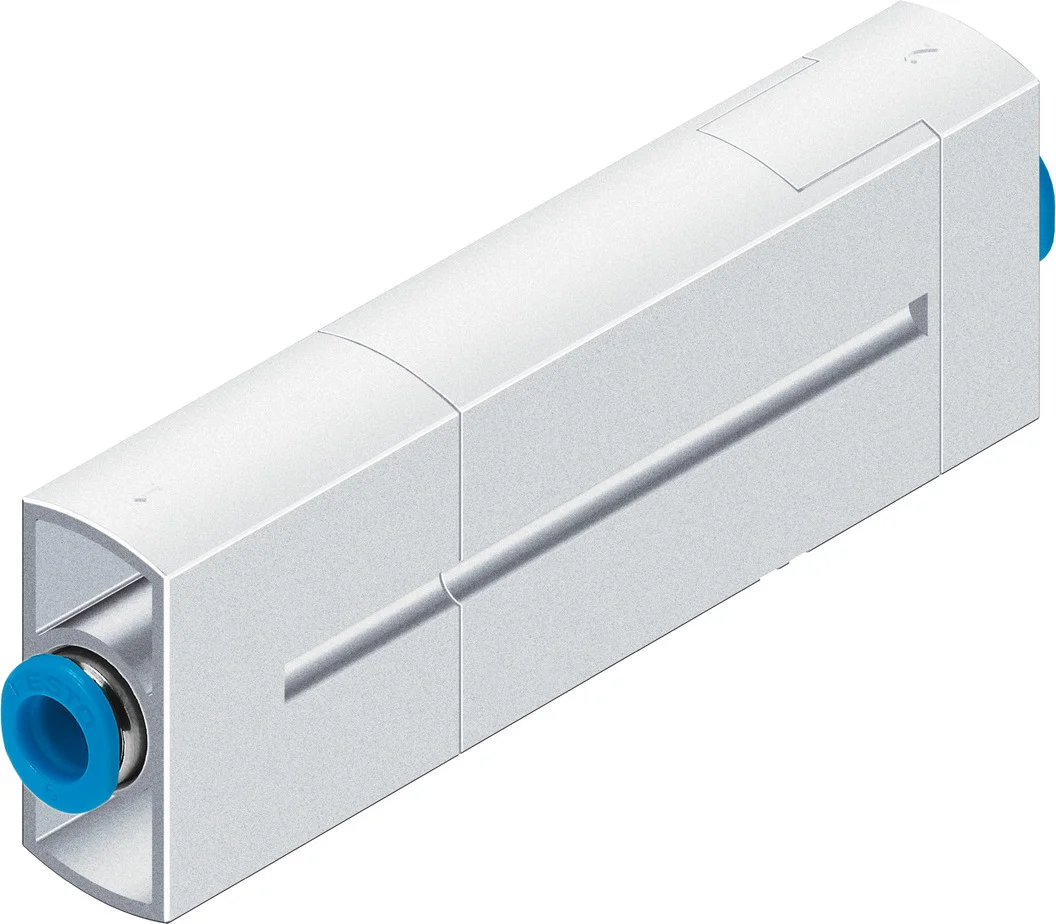

Generator podciśnienia VN-05-M-I3-PQ2-VQ2-A (532624) serii VN - Festo
SKU: OT-FESTO027913
MPN: VN-05-M-I3-PQ2-VQ2-A
Producent:
Festo
Cena netto/szt.
373,47 zł
459,37 zł
brutto/szt.
Opis produktu - Generator podciśnienia VN-05-M-I3-PQ2-VQ2-A (532624) serii VN - Festo
- Możliwość zastosowania bezpośrednio w obszarze roboczym
- Dostępne jako typ prosty (inline: port podciśnienia w linii z portem zasilania) lub w kształcie litery T (standard: port podciśnienia pod kątem 90 do portu zasilania)
- Kompaktowy i ekonomiczny
- Niewymagająca konserwacji eksploatacja i obniżony poziom ciśnienia akustycznego dzięki zintegrowanemu, otwartemu tłumikowi
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Średnica nominalna dyszy Lavala | 0.45 mm |
| Szerokość modułu | 14.5 mm |
| Pozycja montażu | dowolny |
| Charakterystyka eżektora | Inline |
| Zintegrowana funkcja | Pneumatyczny impuls wyrzutowy |
| Konstrukcja | Kształt prosty |
| Symbol | 00991484 |
| Ciśnienie robocze dla maks. szybkości wysysania | 2 bar |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze dla maks. podciśnienia | 4.3 bar |
| Maks. podciśnienie | 93 % |
| Nominalne ciśnienie robocze | 6 bar |
| Maks. szybkość wysysania w odniesieniu do atmosfery | 7.2 l/min |
| Czas napowietrzania przy nominalnym ciśnieniu roboczym | 4.1 s |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | 0 degC |
| Zalecenie dot. czyszczenia | Roztwór mydła |
| Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym | 66 dB(A) |
| Temperatura otoczenia | 0 degC |
| Waga produktu | 38 g |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze podciśnienia | QS-6 |
| Materiał gwintu przyłączeniowego | Stop aluminium, anodowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał dyszy | Polioksymetylen |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał śrub | Stal |
| Materiał dyszy wypływowej | Stop aluminium do przeróbki plastycznej |
| Materiał złącza | Mosiądz |
Parametry techniczne - Generator podciśnienia VN-05-M-I3-PQ2-VQ2-A (532624) serii VN - Festo
Nominalne ciśnienie robocze
6 bar
Maks. podciśnienie
93 %
Ciśnienie robocze dla maks. podciśnienia
4.3 bar
Materiał dyszy nadawczej
Stop aluminium
Materiał dyszy odbiorczej
POM
Materiał gwintu przyłączeniowego
Anodowany stop aluminium
Poziom ciśnienia akustycznego przy znamionowym ciśnieniu roboczym
66 dB(A)
Zalecenia dla czyszczenia
Ług mydlany
Czas napowietrzania przy nominalnym ciśnieniem roboczym
4.1 s
Maks. zakres wysysania w odniesieniu do atmosfery
7.2 l/min
Ciśnienie robocze dla maks. przepływu wysysania
2 bar
Zintegrowane funkcje
Pneumatyczny impuls wyrzutowy
Charakterystyka generatora podciśnienia
Inline, Wysokie podciśnienie
Raster
14.5 mm
Przyłącze podciśnienia
QS-6
Przyłącze pneumatyczne 1
QS-6
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
38 g
Konstrukcja
Kształt prosty
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Materiał śrub
Stal
Średnica nominalna dyszy Lavala
0.45 mm
Materiał obudowy
Wzmocnione PA, Wzmocniony POM
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Temperatura medium
0 ... 60 °C
Sposób montażu
Zabudowa w linii
Materiał uszczelnień
NBR
Temperatura otoczenia
0 ... 60 °C
Ciśnienie robocze
1 ... 8 bar
Nr kat.
OT-FESTO027913
