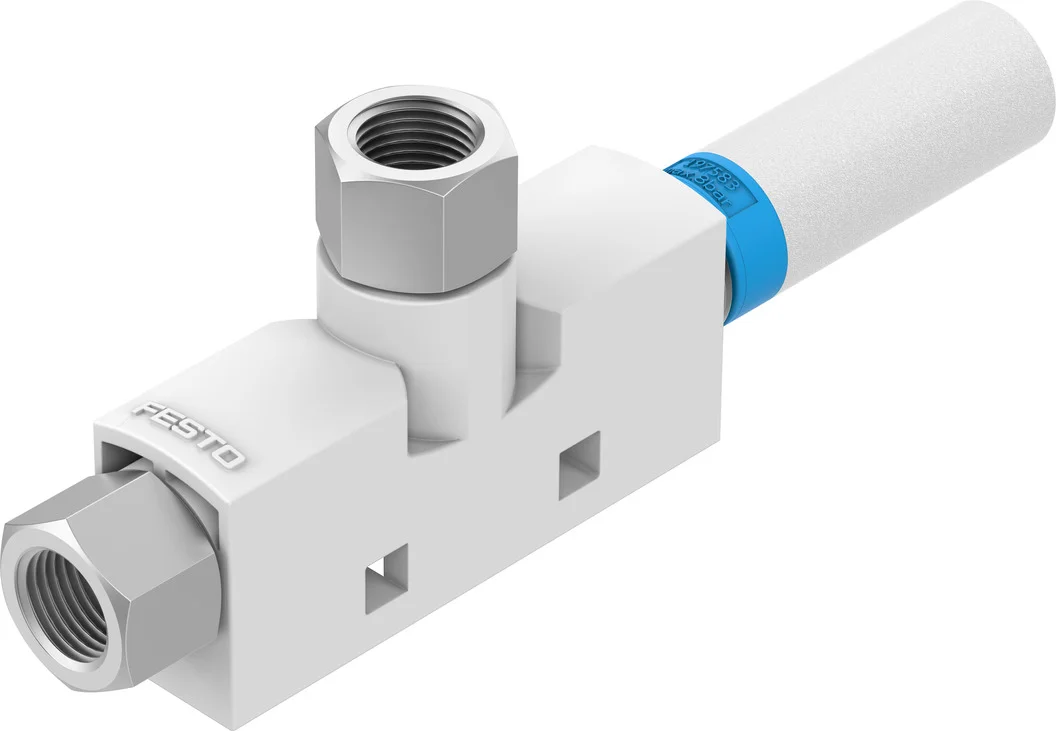

Generator podciśnienia VN-14-L-T4-PI4-VI5-RO2 (547708) serii VN - Festo
SKU: OT-FESTO028071
MPN: VN-14-L-T4-PI4-VI5-RO2
Producent:
Festo
Cena netto/szt.
307,71 zł
378,48 zł
brutto/szt.
Opis produktu - Generator podciśnienia VN-14-L-T4-PI4-VI5-RO2 (547708) serii VN - Festo
- Możliwość zastosowania bezpośrednio w obszarze roboczym
- Dostępne jako typ prosty (inline: port podciśnienia w linii z portem zasilania) lub w kształcie litery T (standard: port podciśnienia pod kątem 90 do portu zasilania)
- Kompaktowy i ekonomiczny
- Niewymagająca konserwacji eksploatacja i obniżony poziom ciśnienia akustycznego dzięki zintegrowanemu, otwartemu tłumikowi
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Średnica nominalna dyszy Lavala | 1.4 mm |
| Szerokość modułu | 18 mm |
| Konstrukcja tłumika hałasu | otwarty |
| Pozycja montażu | dowolny |
| Charakterystyka eżektora | Większy wsysany strumień objętości |
| Zintegrowana funkcja | Tłumik hałasu, otwarty |
| Konstrukcja | Kształt T |
| Symbol | 00991489 |
| Ciśnienie robocze dla maks. szybkości wysysania | 8 bar |
| Ciśnienie robocze | 1 bar |
| Nominalne ciśnienie robocze | 6 bar |
| Maks. szybkość wysysania w odniesieniu do atmosfery | 90 l/min |
| Czas napowietrzania przy nominalnym ciśnieniu roboczym | 0.25 s |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | 0 degC |
| Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym | 77 dB(A) |
| Temperatura otoczenia | 0 degC |
| Maks. moment dokręcenia | 0.5 Nm |
| Waga produktu | 40 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 3 | Tłumik hałasu, otwarty |
| Przyłącze podciśnienia | G1/4 |
| Materiał gwintu przyłączeniowego | Stop aluminium, anodowany |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał dyszy | Polioksymetylen |
| Materiał obudowy | Wzmocniony POM |
| Materiał tłumika hałasu | Aluminiowy odlew ciśnieniowy |
| Materiał dyszy wypływowej | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Generator podciśnienia VN-14-L-T4-PI4-VI5-RO2 (547708) serii VN - Festo
Maks. moment dokręcający
0.5 Nm
Konstrukcja tłumika hałasu
Normalnie otwarty
Materiał dyszy nadawczej
Stop aluminium
Materiał dyszy odbiorczej
POM
Materiał gwintu przyłączeniowego
Anodowany stop aluminium
Poziom ciśnienia akustycznego przy znamionowym ciśnieniu roboczym
77 dB(A)
Czas napowietrzania przy nominalnym ciśnieniem roboczym
0.25 s
Maks. zakres wysysania w odniesieniu do atmosfery
90 l/min
Ciśnienie robocze dla maks. przepływu wysysania
8 bar
Zintegrowane funkcje
Otwarty tłumik hałasu
Charakterystyka generatora podciśnienia
Duża wydajność wysysania, Standard
Raster
18 mm
Przyłącze podciśnienia
G1/4
Przyłącze pneumatyczne 3
Otwarty tłumik hałasu
Przyłącze pneumatyczne 1
G1/8
Nominalne ciśnienie robocze
6 bar
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Waga produktu
40 g
Konstrukcja
Kształt T
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Pozycja zabudowy
Dowolna
Materiał tłumika hałasu
Aluminium-odlew ciśnieniowy, POM, PU-Piana
Średnica nominalna dyszy Lavala
1.4 mm
Materiał obudowy
Wzmocniony POM
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zawierają substancje PWIS, Zgodne z RoHS
Temperatura medium
0 ... 60 °C
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu
Materiał uszczelnień
NBR
Temperatura otoczenia
0 ... 60 °C
Ciśnienie robocze
1 ... 8 bar
Nr kat.
OT-FESTO028071
Pliki do pobrania - Generator podciśnienia VN-14-L-T4-PI4-VI5-RO2 (547708) serii VN - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
