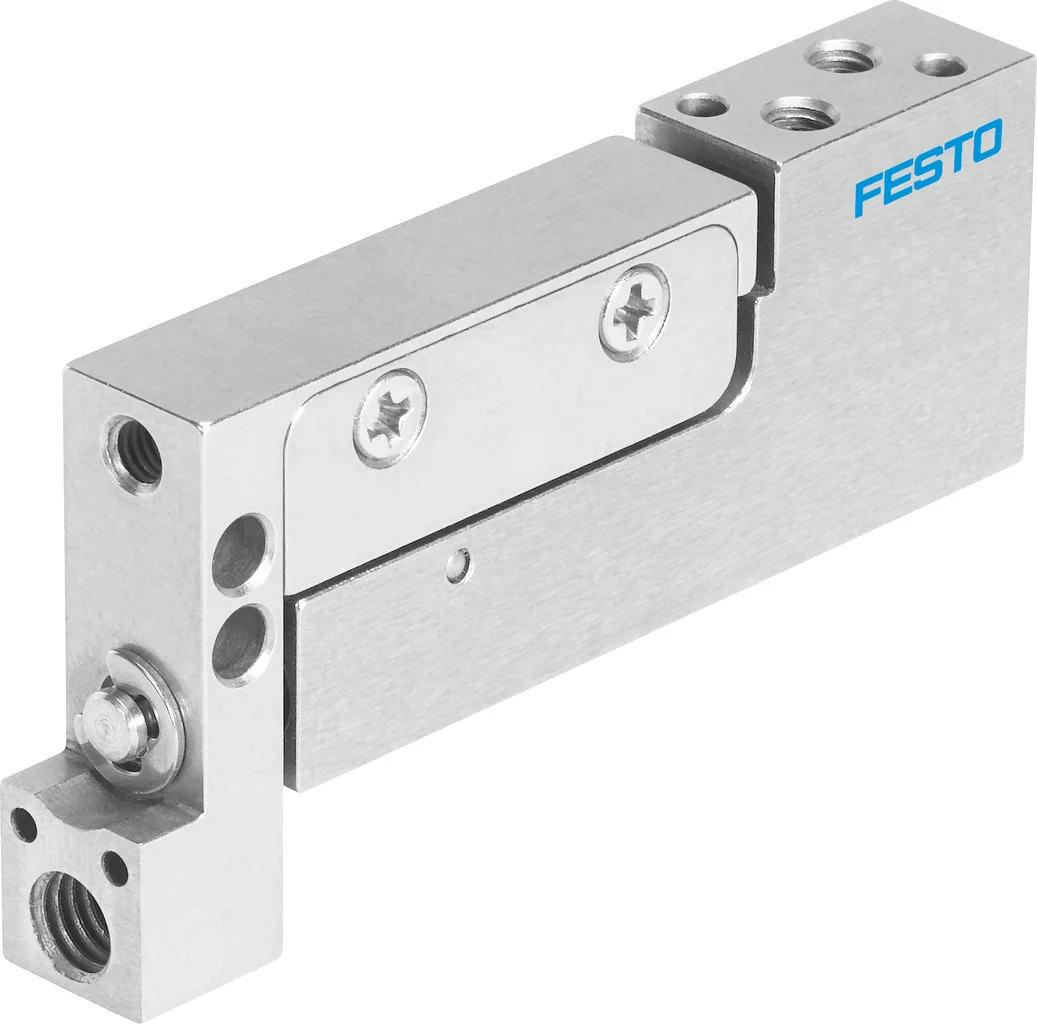

Jednostka mini DGSC-6-10-P-L (569793) serii DGSC - Festo
SKU: OT-FESTO033855
MPN: DGSC-6-10-P-L
Producent:
Festo
Cena netto/szt.
1 373,89 zł
1 689,88 zł
brutto/szt.
Opis produktu - Jednostka mini DGSC-6-10-P-L (569793) serii DGSC - Festo
DGSC, najmniejsza mini jednostka o krótkim skoku w ofercie, z precyzyjną prowadnicą kulkową, zapewniająca niezwykle płynne ruchy lub duże gęstości upakowania.
- Najmniejsza jednostka liniowa na rynku
- Precyzyjna prowadnica z łożyskami w koszyku: bezpieczna w zastosowaniu i zapewniająca wysoką jakość procesu
- Długi okres eksploatacji dzięki obudowie ze stali wysokostopowej
- Niski nacisk przy zerwaniu tarcia i równomierny ruch dzięki minimalnemu tarciu prowadnicy i uszczelki
Dane techniczne
| Skok | 10 mm |
| Ø tłoka | 6 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
| Konstrukcja | Mechanizm dźwigniowy |
| Sygnalizacja położenia | brak |
| Symbol | 00991263 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Powtarzalność | 0,2 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | 10 degC |
| Maks. siła Fy | 20 N |
| Maks. siła Fz | 20 N |
| Maks. moment Mx | 0.3 Nm |
| Maks. moment My | 0.4 Nm |
| Maks. moment Mz | 0.4 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 12.7 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 17 N |
| Ruchoma masa własna | 17 g |
| Waga produktu | 42 g |
| Typ mocowania | przy pomocy gwintu wew. i kołka pasowanego |
| Przyłącze pneumatyczne | M3 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Polioksymetylen |
| Materiał uszczelnień | NBR |
| Materiał prowadnicy | stal wysokostopowa |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGSC-6-10-P-L (569793) serii DGSC - Festo
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Maks. moment Mz
0.4 Nm
Maks. moment My
0.4 Nm
Maks. moment Mx
0.3 Nm
Maks. siła Fz
20 N
Maks. siła Fy
20 N
Prowadzenie
Prowadzenie na łożyskach kulkowych
Tryb pracy jednostki napędowej
Z płytka spinającą
Waga produktu
42 g
Przemieszczana masa własna
17 g
Konstrukcja
Mechanizm dźwigniowy
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Przyłącza pneumatyczne
M3
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
17 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
12.7 N
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Pozycja zabudowy
Dowolna
Powtarzalność
0,2 mm
Materiał obudowy
Stal wysokostopowa, nierdzewna
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Sygnalizacja położenia
Bez
Sposób montażu
Z gwintem wewnętrznym i kółkiem
Materiał uszczelnień
NBR
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
10 ... 50 °C
Ciśnienie robocze
1 ... 6 bar
Skok
10 mm
Średnica tłoka
6 mm
Nr kat.
OT-FESTO033855
