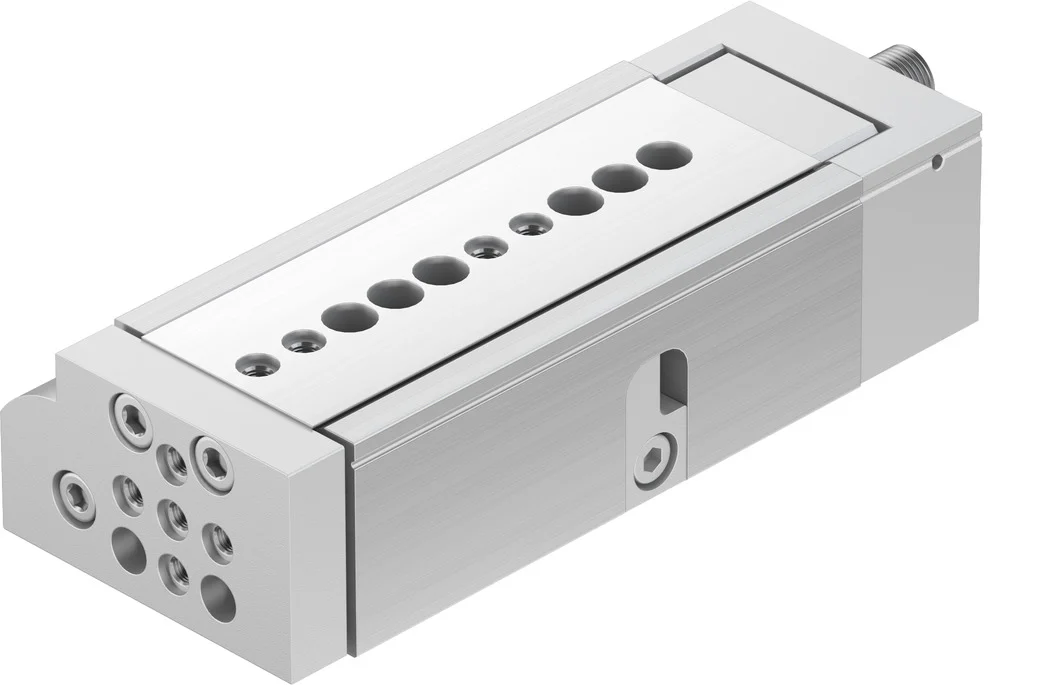

Jednostka mini DGSL-16-40-EA (570190) serii DGSL - Festo
SKU: OT-FESTO033877
MPN: DGSL-16-40-EA
Producent:
Festo
Cena netto/szt.
3 375,52 zł
4 151,89 zł
brutto/szt.
Opis produktu - Jednostka mini DGSL-16-40-EA (570190) serii DGSL - Festo
Napęd z prowadnicą kulkową oferuje wiele możliwości adaptacji, takich jak skrócenie skoku, blokada położenia końcowego, jednostka zaciskowa.
- Wysoka obciążalność i dokładność pozycjonowania
- Najwyższa precyzja ruchu dzięki szlifowanej prowadnicy z łożyskami w koszyczku
- Maksymalna elastyczność dzięki 8 wielkościom i dużemu wyborowi wariantów tłumienia
- Warianty z jednostką zaciskową lub blokadą pozycji końcowej do blokowania wózka
- Wiele możliwości mocowania i montażu
- Kompaktowa konstrukcja
Dane techniczne
| Skok | 40 mm |
| Zakres regulacji położenia końcowego/długość z przodu | 3.5 mm |
| Zakres regulacji położenia końcowego/długości z tyłu | 5.5 mm |
| Ø tłoka | 20 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | krótkie, elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
| Konstrukcja | Jarzmo |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991263 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Maks. prędkość | 0.8 m/s |
| Powtarzalność | 0,3 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 7 wg ISO 14644-1 |
| Temperatura otoczenia | 0 degC |
| Energia uderzenia w pozycjach końcowych | 0.35 J |
| Długość amortyzacji | 1.2 mm |
| Maks. siła Fy | 2527 N |
| Maks. siła Fz | 2527 N |
| Maks. moment Mx | 40 Nm |
| Maks. moment My | 25 Nm |
| Maks. moment Mz | 25 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 158 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 188 N |
| Ruchoma masa własna | 486 g |
| Waga produktu | 1102 g |
| Przyłącza alternatywne | patrz rysunek produktu |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGSL-16-40-EA (570190) serii DGSL - Festo
Tryb pracy jednostki napędowej
Z płytka spinającą
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
158 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
188 N
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Z płytka spinającą, Tłok, Tłoczyskowy, Wózek
Przemieszczana masa własna
486 g
Waga produktu
1 102 g
Regulowany zakres położenia końcowego/przedniego
3.5 mm
Regulowany zakres położenia końcowego/tylnego
5.5 mm
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Prowadzenie
Prowadzenie na łożyskach kulkowych
Maks. prędkość
0.8 m/s
Maks. siła Fy
2 527 N
Maks. siła Fz
2 527 N
Maks. moment Mx
40 Nm
Maks. moment My
25 Nm
Maks. moment Mz
25 Nm
Alternatywne przyłącza
Patrz opis produktu
Długość amortyzacji
1.2 mm
Średnica tłoka
20 mm
Skok
40 mm
Ciśnienie robocze
1 ... 8 bar
Temperatura otoczenia
0 ... 60 °C
Amortyzacja
Elastyczne pierścienie amortyzujące/płytki w obu położeniach końcowych
Materiał pokrywy
Stop aluminium
Materiał uszczelnień
HNBR
Sposób montażu
Przy pomocy otworów przelotowych
Sygnalizacja położenia
Przy pomocy czujników
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Maks. energia uderzenia w położeniach końcowych
0.35 Nm
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Powtarzalność
0,3 mm
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.1 ... 0.8 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Nr kat.
OT-FESTO033877
