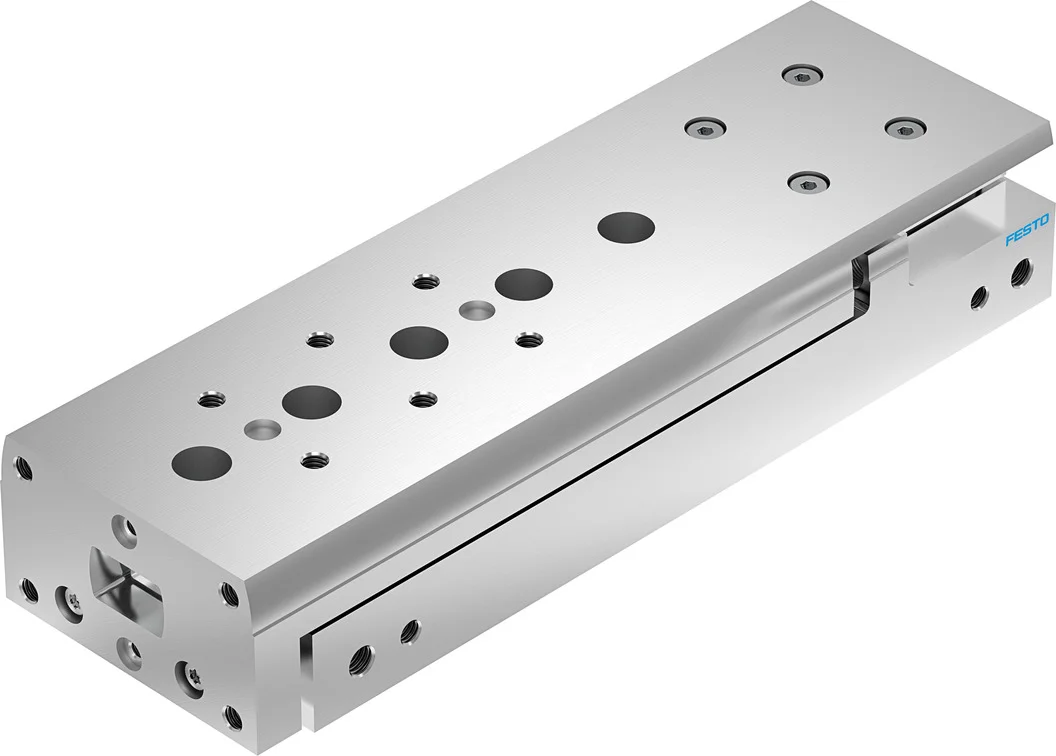

Jednostka mini DGST-10-100-E1A (8078845) serii DGST - Festo
SKU: OT-FESTO082699
MPN: DGST-10-100-E1A
Producent:
Festo
Cena netto/szt.
2 346,95 zł
2 886,75 zł
brutto/szt.
Opis produktu - Jednostka mini DGST-10-100-E1A (8078845) serii DGST - Festo
Najbardziej kompaktowy napęd na rynku. Zintegrowane uchwyty amortyzatorów hydraulicznych i czujników, zintegrowana amortyzacja. I najważniejsze: wózek i płytka spinająca stanowią jedną część - odporną na skręcanie i bardzo precyzyjną.
- Mocny napęd z dwoma tłokami
- Najkrótsza jednostka mini na rynku
- Precyzyjna prowadnica z łożyskami tocznymi
- Elastyczne możliwości adaptacji
- Możliwość zamówienia wersji z przyłączami sprężonego powietrza i rowkami dla montażu czujników w odbiciu lustrzanym przy pomocy konfiguratora, ta wersja pozwala na oszczędność przestrzeni zabudowy
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
- Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów
Dane techniczne
| Skok | 100 mm |
| Ø tłoka | 10 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | Amortyzacja elastomerowa, z obu stron, brak możliwości regulacji skoku |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Napęd z dwoma tłokami |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991249 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Maks. prędkość | 0.5 m/s |
| Powtarzalność | = 0,3 mm |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura otoczenia | -10 degC |
| Energia uderzenia w pozycjach końcowych | 0.05 J |
| Długość amortyzacji | 1.6 mm |
| Maks. siła Fy | 530 N |
| Maks. siła Fz | 530 N |
| Maks. moment Mx | 6 Nm |
| Maks. moment My | 6 Nm |
| Maks. moment Mz | 6 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 79 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 94 N |
| Ruchoma masa własna | 269 g |
| Waga produktu | 561 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium do przeróbki plastycznej |
| Materiał uszczelnień | HNBR |
| Materiał prowadnicy | POM |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Jednostka mini DGST-10-100-E1A (8078845) serii DGST - Festo
Tryb pracy jednostki napędowej
Z płytka spinającą
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
79 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
94 N
Przyłącza pneumatyczne
M5
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Napęd z dwoma tłokamiJarzmoTłoczyskoWózek
Przemieszczana masa własna
269 g
Waga produktu
561 g
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.5 m/s
Maks. siła Fy
530 N
Maks. siła Fz
530 N
Maks. moment Mx
6 Nm
Maks. moment My
6 Nm
Maks. moment Mz
6 Nm
Materiał prowadnicy
POM, TPE-E, Stal wysokostopowa
Sygnalizacja położenia
Przy pomocy czujników
Średnica tłoka
10 mm
Skok
100 mm
Ciśnienie robocze
1 ... 8 bar, 14.5 ... 116 psi
Temperatura otoczenia
-10 ... 60 °C
Amortyzacja
Amortyzacja elastomerowa, z obu stron, brak możliwości regulacji skoku
Materiał pokrywy
Stop aluminium
Materiał uszczelnień
HNBR
Sposób montażu
Przy pomocy otworów przelotowych
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Długość amortyzacji
1.6 mm
Maks. energia uderzenia w położeniach końcowych
0.05 J
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Powtarzalność
<= 0,3 mm
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.1 ... 0.8 MPa
Tryb pracy
Dwustronnego działania
Nr kat.
OT-FESTO082699
