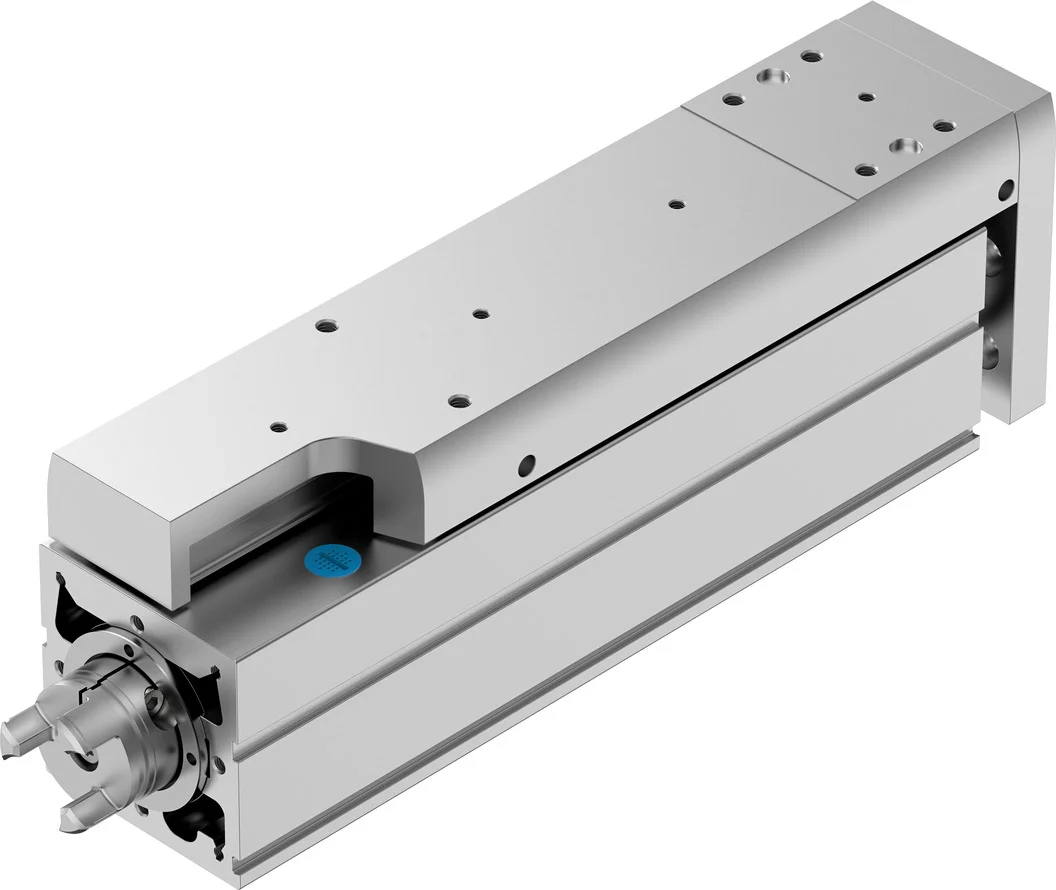

Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo
Festo

Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo

SKU: OT-FESTO072646 MPN: EGSC-BS-KF-60-200-12P
Producent: Festo
Cena netto/szt. 3 934,58 zł
4 839,53 zł brutto/szt.
Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo
3 934,58 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo

Kompaktowa, ekonomiczna jednostka mini EGSC idealnie nadaje się do precyzyjnych zadań pozycjonowania w układach jednoosiowych. Dzięki doskonałemu połączeniu z napędami serii ELGC, jednostka ta doskonale sprawdza się w systemach handlingowych 2D lub 3D.

  • Precyzyjna prowadnica i śruba pociągowa toczna
  • Małe wymiary
  • Dowolna pozycja montażu silnika
  • Napędy z paskiem zębatym i śrubą pociągową ELGC oraz miniaturowe napędy elektryczne EGSC tworzą razem konfigurowalny, modułowy system dla potrzeb kompaktowej automatyzacji.
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Skok roboczy200 mm
Wielkość60
Rezerwa skoku0 mm
Luz cofania150 µm
Średnica śruby12 mm
Skok śruby12 mm/U
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaElektryczna jednostka mini
Typ silnikaSilnik skokowy
HomingTwardy zderzak - blok dodatni
Typ śrubyŚruba pociągowa toczna
Symbol00992069
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie15 m/s²
Maks. prędkość obrotowa3000 1/min
Maks. prędkość0.6 m/s
Powtarzalność+-0,015 mm
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Klasa CleanroomKlasa 9 wg ISO 14644-1
Poziom ciśnienia akustycznego55 dB(A)
Stopień ochronyIP40
Temperatura otoczenia0 degC
Energia uderzenia w pozycjach końcowych4.0E-5 J
Uwaga dotycząca energii uderzenia w pozycjach końcowychPrzy maksymalnej prędkości ruchu referencyjnego 0,01 m/s
Łożysko stałe, nośność podstawowa dynamiczna13321 N
Nośność dynamiczna prowadnicy liniowej13400 N
Nośność dynamiczna napędu z śrubą kulową4600 N
Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.306 Nm
Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.04 Nm
Maks. siła Fy4937 N
Maks. siła Fz4937 N
Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)13400 N
Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)13400 N
Maks. moment Mx20 Nm
Maks. moment My30 Nm
Maks. moment Mz30 Nm
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)107 Nm
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)117 Nm
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)117 Nm
Maks. siła promieniowa na wałku napędowym230 N
Maks. siła posuwu Fx250 N
Orientacyjna wartość efektywnego obciążenia, w poziomie25 kg
Wartość odniesienia, obciążenie użytkowe, w pionie25 kg
Statyczna nośność napędu z śrubą toczną8500 N
Nośność statyczna prowadnicy liniowej26900 N
Masowy moment bezwładności JH na metr skoku0.27076 kgcm²
Masowy moment bezwładności JL na kg obciążenia efektywnego0.03648 kgcm²
Masowy moment bezwładności JO0.08386 kgcm²
Stała posuwu12 mm/U
Nośność statyczna podpory stałej7000 N
Referencyjna żywotność5000 km
Interwał konserwacjiSmarowanie na cały okres użytkowania
Ruchoma masa przy skoku 0 mm675 g
Dodatkowa poruszana masa na 10 mm skoku40 g
Waga produktu3455 g
Masa podstawowa przy 0 mm skoku1555 g
Dodatkowa masa na 10 mm skoku95 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Kod interfejsu, element wykonawczyT42
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał prowadnicy wózkaStal łożyskowa
Materiał prowadnicyStal łożyskowa
Materiał obudowyStop aluminium, anodowany
Materiał płyty spinającejStop aluminium, anodowany
Materiał tłoczyskaNierdzewna stal stopowa
Materiał wózkaStop aluminium, anodowany
Materiał nakrętki pociągowejStal łożyskowa
Materiał wrzecionaStal łożyskowa

Parametry techniczne - Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo

Typ śruby
Śruba toczna
Maks. moment Mx
20 Nm
Maks. moment My
30 Nm
Maks. moment Mz
30 Nm
Materiał prowadnicy
Stalowe rolki prowadzące
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
15 m/s2
Masowy moment bezwładności JL na kg obciążenia roboczego
0.03648 kgcm2
Stała posuwu
12 mm/U
Zakładana żywotność
5 000 km
Materiał wózka
Stop aluminium, anodowany
Zapas skoku
0 mm
Kod interfejsu, napęd
T42
Średnica śruby
12 mm
Skok śruby
12 mm/U
Maks. siła Fz
4 937 N
Maks. siła promieniowa na wałku napędowym
230 N
Materiał nakrętki śrubowej
Stalowe rolki prowadzące
Materiał śruby
Stalowe rolki prowadzące
Materiał płyty spinającej
Stop aluminium, anodowany
Pozycja wyjściowa
Stały zderzak – blok dodatni, Stały zderzak – blok ujemny, Czujnik referencyjny
Poziom ciśnienia akustycznego
55 dB(A)
Obciążenie dynamiczne stałej podpory
13 321 N
Obciążenie dynamiczne prowadnicy liniowej
13 400 N
Obciążenie dynamiczne napędu z śrubą toczną
4 600 N
Obciążenie statyczne napędu z śrubą toczną
8 500 N
Obciążenie statyczne prowadnicy liniowej
26 900 N
Obciążenie statyczne stałej podpory
7 000 N
Przerwa konserwacyjna
Smarowanie na cały okres użytkowania
Materiał prowadzenia wózka napędu
Stalowe rolki prowadzące
Wartość obciążenia użytecznego, w poziomie
25 kg
Sposób montażu
Przy pomocy gwintów wewnętrznych, Z tulejką centrującą, Przy pomocy osprzętu, Z kołkiem walczowym
Sygnalizacja położenia
Przy pomocy czujników
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zgodne z RoHS
Wielkość
60
Materiał obudowy
Stop aluminium, anodowany
Czas pracy ciągłej
100 %
Luz rewersyjny
150 µm
Masowy moment bezwładności JH na metr skoku
0.27076 kgcm2
Masowy moment bezwładności JO
0.08386 kgcm2
Skok roboczy
200 mm
Powtarzalność
±0,015 mm
Maks. Siła posuwu Fx
250 N
Wartość odniesienia dla obciążenia roboczego w pionie
25 kg
Temperatura otoczenia
0 ... 50 °C
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Przemieszczana masa własna przy 0 mm skoku
675 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku
40 g
Ciężar podstawowy dla 0 mm skoku
1 555 g
Ciężar dodatkowy na 10 mm skoku
95 g
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Elektryczna jednostka miniz napędem śrubowo-kulkowym
Waga produktu
3 455 g
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.6 m/s
Maks. siła Fy
4 937 N
Nr kat.
OT-FESTO072646

Pliki do pobrania - Jednostka mini EGSC-BS-KF-60-200-12P (8048366) serii EGSC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
