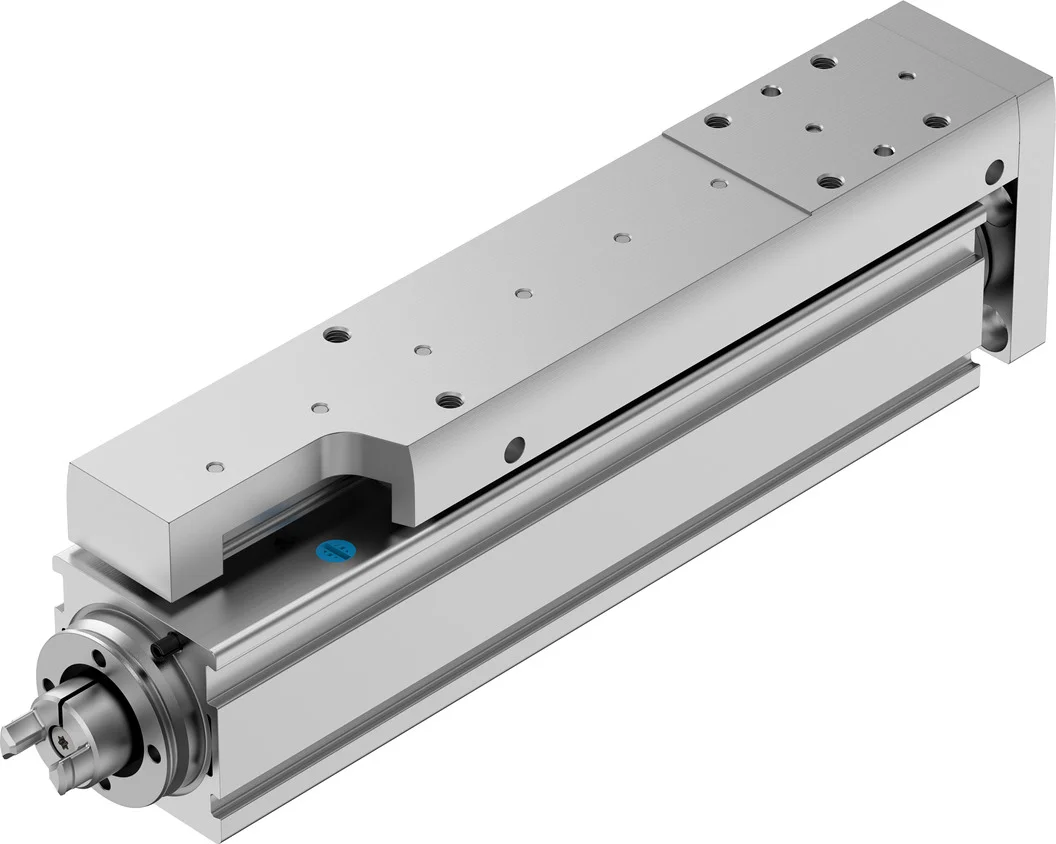

Jednostka mini EGSC-BS-KF-25-75-2P (8162071) serii EGSC - Festo
Festo

Jednostka mini EGSC-BS-KF-25-75-2P (8162071) serii EGSC - Festo

SKU: OT-FESTO095866
Producent: Festo
Cena netto/szt. 3 173,18 zł
3 903,01 zł brutto/szt.
Jednostka mini EGSC-BS-KF-25-75-2P (8162071) serii EGSC - Festo
3 173,18 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka mini EGSC-BS-KF-25-75-2P (8162071) serii EGSC - Festo

Kompaktowa, ekonomiczna jednostka mini EGSC idealnie nadaje się do precyzyjnych zadań pozycjonowania w układach jednoosiowych. Dzięki doskonałemu połączeniu z napędami serii ELGC, jednostka ta doskonale sprawdza się w systemach handlingowych 2D lub 3D.

  • Precyzyjna prowadnica i śruba pociągowa toczna
  • Małe wymiary
  • Dowolna pozycja montażu silnika
  • Napędy z paskiem zębatym i śrubą pociągową ELGC oraz miniaturowe napędy elektryczne EGSC tworzą razem konfigurowalny, modułowy system dla potrzeb kompaktowej automatyzacji.
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Skok roboczy75 mm
Wielkość25
Rezerwa skoku0 mm
Luz cofania150 µm
Średnica śruby6 mm
Skok śruby2 mm/U
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaElektryczna jednostka mini
Typ silnikaSilnik skokowy
HomingTwardy zderzak - blok dodatni
Typ śrubyŚruba pociągowa toczna
Symbol00992069
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie5 m/s²
Maks. prędkość obrotowa4000 1/min
Maks. prędkość0.133 m/s
Powtarzalność+-0,015 mm
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki
Klasa CleanroomKlasa 9 wg ISO 14644-1
Poziom ciśnienia akustycznego45 dB(A)
Stopień ochronyIP40
Temperatura otoczenia0 degC
Energia uderzenia w pozycjach końcowych0 J
Uwaga dotycząca energii uderzenia w pozycjach końcowychPrzy maksymalnej prędkości ruchu referencyjnego 0,01 m/s
Łożysko stałe, nośność podstawowa dynamiczna2810 N
Nośność dynamiczna prowadnicy liniowej1310 N
Nośność dynamiczna napędu z śrubą kulową1900 N
Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.015 Nm
Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.005 Nm
Maks. siła Fy669 N
Maks. siła Fz669 N
Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)1310 N
Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)1310 N
Maks. moment Mx2 Nm
Maks. moment My2.1 Nm
Maks. moment Mz2.1 Nm
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)5 Nm
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)4 Nm
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)4 Nm
Maks. siła promieniowa na wałku napędowym30 N
Maks. siła posuwu Fx20 N
Orientacyjna wartość efektywnego obciążenia, w poziomie2 kg
Wartość odniesienia, obciążenie użytkowe, w pionie2 kg
Statyczna nośność napędu z śrubą toczną2800 N
Nośność statyczna prowadnicy liniowej2440 N
Masowy moment bezwładności JH na metr skoku0.00529 kgcm²
Masowy moment bezwładności JL na kg obciążenia efektywnego0.00101 kgcm²
Masowy moment bezwładności JO8.7E-4 kgcm²
Stała posuwu2 mm/U
Nośność statyczna podpory stałej1340 N
Referencyjna żywotność5000 km
Interwał konserwacjiSmarowanie na cały okres użytkowania
Ruchoma masa przy skoku 0 mm83 g
Dodatkowa poruszana masa na 10 mm skoku9 g
Waga produktu315 g
Masa podstawowa przy 0 mm skoku176 g
Dodatkowa masa na 10 mm skoku19 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Kod interfejsu, element wykonawczyV20
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał prowadnicy wózkaStal łożyskowa
Materiał prowadnicyStal łożyskowa
Materiał obudowyStop aluminium, anodowany
Materiał płyty spinającejStop aluminium, anodowany
Materiał tłoczyskaNierdzewna stal stopowa
Materiał wózkaStop aluminium, anodowany
Materiał nakrętki pociągowejStal łożyskowa
Materiał wrzecionaStal łożyskowa

Parametry techniczne - Jednostka mini EGSC-BS-KF-25-75-2P (8162071) serii EGSC - Festo

Materiał tłoczyska
Nierdzewna stal stopowa
Pozycja montażowa
dowolny
Materiał obudowy
Stop aluminium, anodowany
Materiał płyty spinającej
Stop aluminium, anodowany
Typ śruby
Śruba pociągowa toczna
Skok śruby
2 mm/obr.
Średnica śruby
6 mm
Maks. przyspieszenie
5 m/s²
Typ silnika
Silnik skokowySilnik serwo
Materiał prowadnicy
Stal łożyskowa
Maks. prędkość
0.133 m/s
Temperatura otoczenia
0 °C do 50 °C
Waga produktu
315 g
Konstrukcja
Elektryczna jednostka miniz napędem śrubowo-kulkowym
Powtarzalność
±0,015 mm
Skok roboczy
75 mm
Luz rewersyjny
150 µm
Prowadnica
Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
Typ mocowania
Przy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętuZa pomocą kołka walcowego
Czas pracy ciągłej
100%
Stopień ochrony
IP40
Nr kat.
OT-FESTO095866
