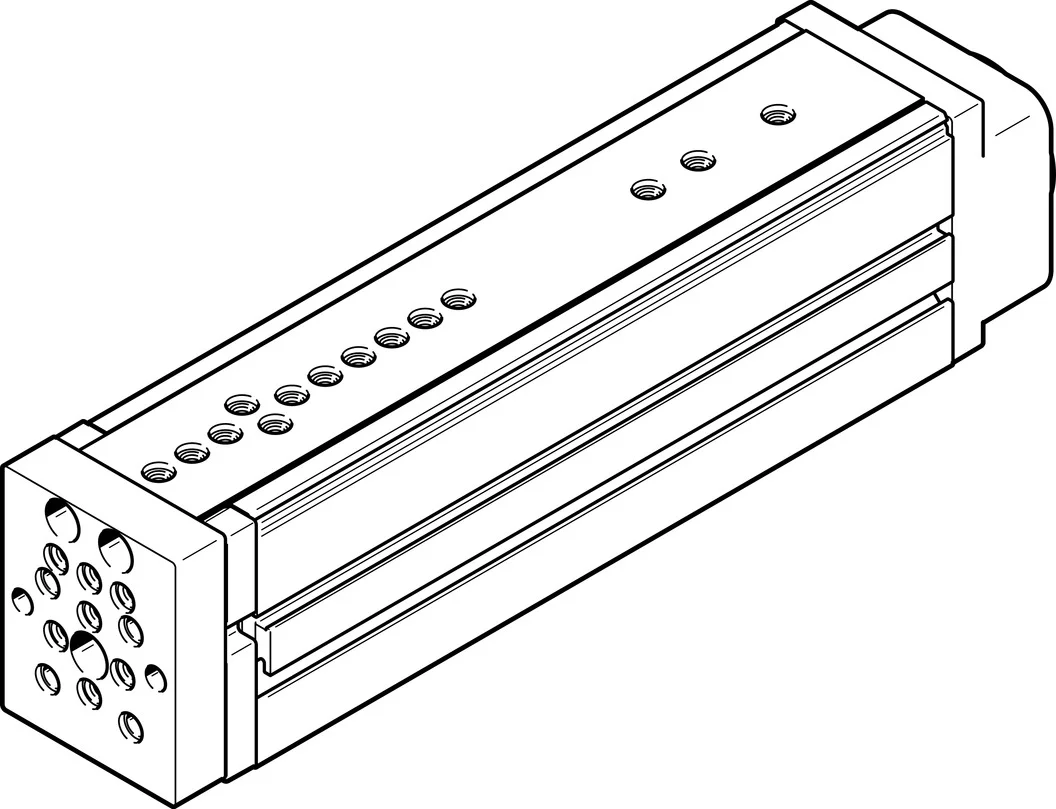

Jednostka mini EGSL-BS-55-100-5P (562227) serii EGSL - Festo
Festo

Jednostka mini EGSL-BS-55-100-5P (562227) serii EGSL - Festo

SKU: OT-FESTO032783 MPN: EGSL-BS-55-100-5P
Producent: Festo
Cena netto/szt. 8 614,96 zł
10 596,40 zł brutto/szt.
Jednostka mini EGSL-BS-55-100-5P (562227) serii EGSL - Festo
8 614,96 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka mini EGSL-BS-55-100-5P (562227) serii EGSL - Festo

Precyzyjna, wytrzymała, dynamiczna: elektryczna jednostka serii EGSL jest przeznaczona do najbardziej wymagających zastosowań - zapewnia ekonomiczne, swobodne pozycjonowanie w zastosowaniach pionowych, podobnie jak w funkcjach jednostki o krótkim skoku.

  • Bardzo duża nośność wózka idealna do zastosowań pionowych, takich jak wciskanie lub łączenie
  • Niezawodność: całkowite zamknięcie śruby zapobiega przedostawaniu się zanieczyszczeń lub drobnych elementów do obszaru prowadnicy
  • Osiowe lub równoległe podłączenie silnika

Dane techniczne

Skok roboczy100 mm
Wielkość55
Równoległość ruchu w osi z0.04 mm
Równoległość0.05 mm
Luz cofania50 µm
Średnica śruby12 mm
Skok śruby5 mm/U
Pozycja montażudowolny
ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
KonstrukcjaElektryczna jednostka mini
Typ silnikaSilnik skokowy
Typ śrubyŚruba pociągowa toczna
Symbol00992069
Sygnalizacja położeniado wyłącznika zbliżeniowego
Maks. przyspieszenie25 m/s²
Maks. prędkość0.4 m/s
Powtarzalność+-0,015 mm
Czas pracy ciągłej100%
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
Poziom ciśnienia akustycznego65 dB(A)
Stopień ochronyIP40
Temperatura otoczenia0 degC
Ciągła siła posuwu200 N
Maks. moment napędowy0.415 Nm
Maks. siła Fy1047 N
Maks. siła Fz1047 N
Maks. moment Mx33.1 Nm
Maks. moment My31 Nm
Maks. moment Mz31 Nm
Maks. siła promieniowa na wałku napędowym260 N
Maks. siła posuwu Fx300 N
Napędowy moment obrotowy bez obciążenia0.15 Nm
Orientacyjna wartość efektywnego obciążenia, w poziomie10 kg
Wartość odniesienia, obciążenie użytkowe, w pionie10 kg
Masowy moment bezwładności JL na kg obciążenia efektywnego0.0063 kgcm²
Masowy moment bezwładności JO0.1352 kgcm²
Stała posuwu5 mm/U
Interwał konserwacjiSmarowanie na cały okres użytkowania
Ruchoma masa własna1070 g
Waga produktu2470 g
Typ mocowaniaPrzy pomocy gwintu wewnętrznego
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyOdlew z aluminium
Materiał prowadnicyStal łożyskowa
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał płyty spinającejStop aluminium do przeróbki plastycznej
Materiał nakrętki pociągowejStal łożyskowa
Materiał wrzecionaStal łożyskowa

Parametry techniczne - Jednostka mini EGSL-BS-55-100-5P (562227) serii EGSL - Festo

Średnica śruby
12 mm
Maks. siła Fy
1 047 N
Maks. siła Fz
1 047 N
Maks. moment Mx
33.1 Nm
Maks. moment My
31 Nm
Maks. moment Mz
31 Nm
Materiał prowadnicy
Stalowe rolki prowadzące
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
25 m/s2
Maks. moment napędu
0.9 Nm
Masowy moment bezwładności JL na kg obciążenia roboczego
0.0063 kgcm2
Stała posuwu
5 mm/U
Maks. prędkość
0.4 m/s
Skok śruby
5 mm/U
Typ śruby
Śruba toczna
Maks. siła promieniowa na wałku napędowym
260 N
Materiał nakrętki śrubowej
Stalowe rolki prowadzące
Materiał śruby
Stalowe rolki prowadzące
Materiał płyty spinającej
Stop aluminium, Anodowanie
Poziom ciśnienia akustycznego
65 dB(A)
Przerwa konserwacyjna
Smarowanie na cały okres użytkowania
Przesuw równoległy w kierunku z
0.04 mm
Równoległość
0.05 mm
Ciągła siła posuwu
200 N
Powtarzalność
±0,015 mm
Materiał pokrywy
Odlew aluminiowy, Lakierowana
Sposób montażu
Przy pomocy gwintów wewnętrznych, Z tulejką centrującą, Przy pomocy osprzętu
Sygnalizacja położenia
Przy pomocy czujników
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
55
Materiał obudowy
Stop aluminium, Anodowanie
Czas pracy ciągłej
100 %
Luz rewersyjny
<= 50 µm
Masowy moment bezwładności JO
0.1352 kgcm2
Skok roboczy
100 mm
Temperatura otoczenia
0 ... 60 °C
Maks. Siła posuwu Fx
300 N
Jałowy moment napędowy
0.15 Nm
Wartość odniesienia dla obciążenia roboczego w pionie
10 kg
Wartość obciążenia użytecznego, w poziomie
10 kg
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Elektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
Przemieszczana masa własna
1 070 g
Waga produktu
2 470 g
Prowadzenie
Prowadzenie na łożyskach kulkowych
Nr kat.
OT-FESTO032783
