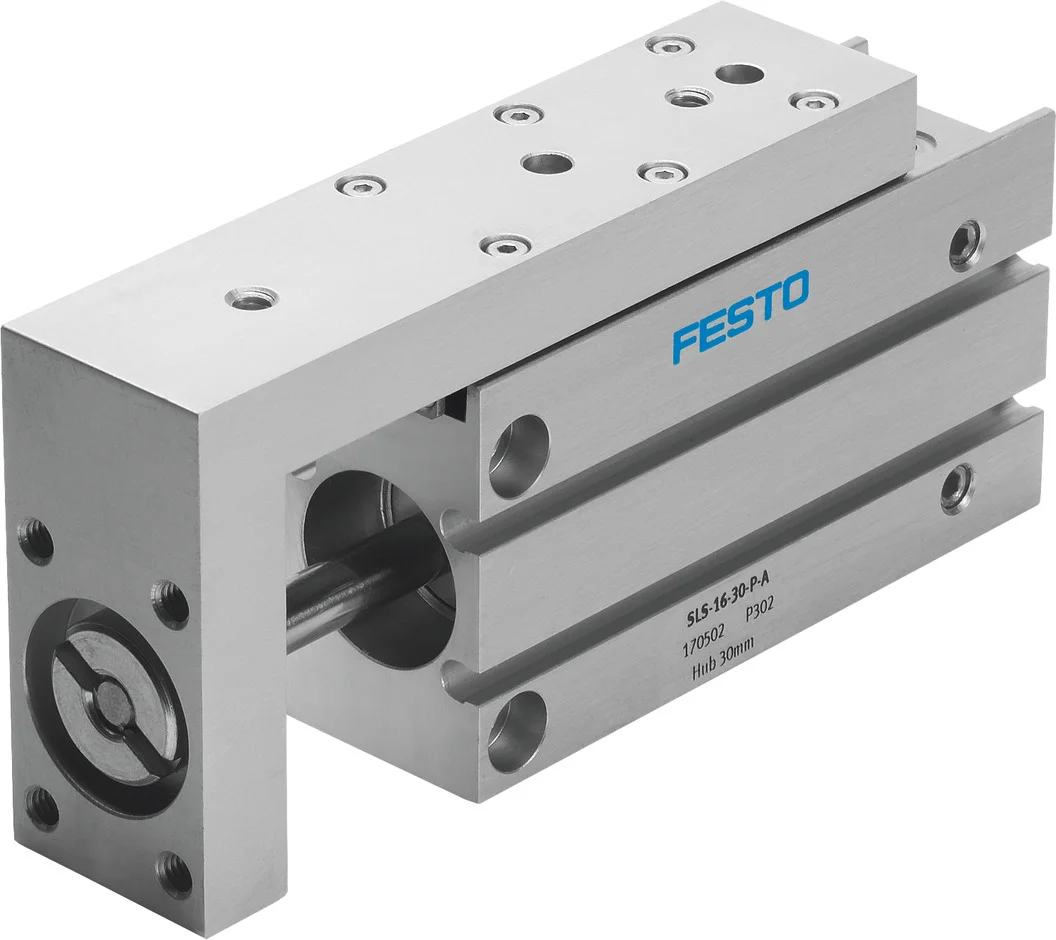

Jednostka mini SLS-16-5-P-A (170497) serii SLS - Festo
SKU: OT-FESTO007498
MPN: SLS-16-5-P-A
Producent:
Festo
Cena netto/szt.
2 299,82 zł
2 828,78 zł
brutto/szt.
Opis produktu - Jednostka mini SLS-16-5-P-A (170497) serii SLS - Festo
Kompaktowy napęd z prowadzeniem tocznym i stałą amortyzacją.
- Wąska konstrukcja
- Prowadnica na łożyskach kulkowych z koszykiem
- Elastyczne możliwości adaptacji
Dane techniczne
| Skok | 5 mm |
| Ø tłoka | 16 mm |
| Tryb pracy jednostki napędowej | Płyta spinająca |
| Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
| Konstrukcja | Jarzmo |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991737 |
| Ciśnienie robocze | 0.1 MPa |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze | 14.5 psi |
| Sposób działania | dwustronnego działania |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -20 degC |
| Energia uderzenia w pozycjach końcowych | 0.15 J |
| Maks. siła Fy | 590 N |
| Maks. siła Fz | 590 N |
| Maks. moment Mx | 2.1 Nm |
| Maks. moment My | 2.1 Nm |
| Maks. moment Mz | 1.6 Nm |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | 104 N |
| Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | 121 N |
| Ruchoma masa własna | 92 g |
| Waga produktu | 225 g |
| Przyłącza alternatywne | patrz rysunek produktu |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy | Stop aluminium, anodowany |
| Materiał prowadnicy | Stal |
| Materiał obudowy | Stal wysokostopowa nierdzewna |
Parametry techniczne - Jednostka mini SLS-16-5-P-A (170497) serii SLS - Festo
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Pozycja montażowa
dowolny
Alternatywne przyłącza
Patrz opis produktu
Maks. moment Mz
1.6 Nm
Maks. moment My
2.1 Nm
Maks. moment Mx
2.1 Nm
Maks. siła Fz
590 N
Maks. siła Fy
590 N
Prowadzenie
Prowadzenie na łożyskach kulkowych
Tryb pracy jednostki napędowej
Z płytka spinającą
Waga produktu
225 g
Przemieszczana masa własna
92 g
Konstrukcja
Z płytka spinającą, Tłok, Tłoczyskowy, Prowadzenie na łożyskach kulkowych, Wózek
Przyłącza pneumatyczne
M5
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
121 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
104 N
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Maks. energia uderzenia w położeniach końcowych
0.15 Nm
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych
Materiał uszczelnień
HNBR
Materiał pokrywy
Stop aluminium
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 60 °C
Ciśnienie robocze
1 ... 10 bar
Skok
5 mm
Średnica tłoka
16 mm
Nr kat.
OT-FESTO007498
Pliki do pobrania - Jednostka mini SLS-16-5-P-A (170497) serii SLS - Festo
- D15000100144965.PDF Pobierz
- 170497datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
