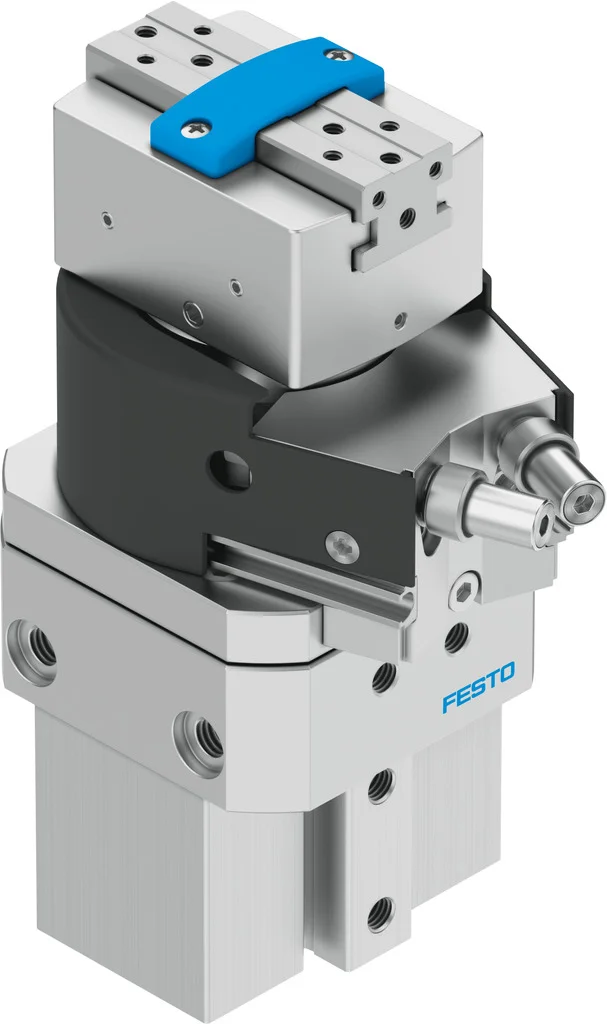

Jednostka obrotowa z chwytakiem HGDS-PP-16-YSRT-A-B (1187960) serii HGDS - Festo
SKU: OT-FESTO034879
MPN: HGDS-PP-16-YSRT-A-B
Producent:
Festo
Cena netto/szt.
8 055,65 zł
9 908,45 zł
brutto/szt.
.png)
Opis produktu - Jednostka obrotowa z chwytakiem HGDS-PP-16-YSRT-A-B (1187960) serii HGDS - Festo
Kompaktowe połączenie chwytaka i napędu wahadłowego do elastycznego obracania / chwytania.
- Połączenie chwytaka równoległego z modułem obrotowym
- Płynna regulacja kąta obrotu
- Precyzyjny zderzak z elastyczną amortyzacją lub z amortyzatorem
Dane techniczne
| Wielkość | 16 |
| Zakres ustawiania kąta obrotu | 0 deg |
| Skok na szczękę chwytającą | 4.5 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Kąt obrotu | 210 deg |
| Dokładność powtarzalności chwytaka | 0.01 mm |
| Dokładność powtarzalności kąta obrotu | 0.02 deg |
| Liczba szczęk chwytaka | 2 |
| Amortyzacja napędu wahadłowego | Amortyzatory w obu położeniach końcowych |
| Amortyzacja | Amortyzator samonastawny w obu położeniach końcowych, ze stałym zderzakiem metalowym |
| Zakres regulacji amortyzatora | 1.3 mm |
| Pozycja montażu | dowolny |
| Regulacja precyzyjna napędu ćwierćobrotowego | -2.5 deg |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Konstrukcja | Napęd wahadłowy |
| Sygnalizacja położenia chwytaka | z wyłącznikiem zbliżeniowym |
| Sygnalizacja położenia napędu wahadłowego | z wyłącznikiem zbliżeniowym |
| Symbol | 00991893 |
| Ciśnienie robocze | 3 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 1.5 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 40 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 60 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | 5 degC |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 58 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 116 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 51 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 102 N |
| Maks. siła na szczękach chwytaka Fz, statyczna | 150 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 11 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 11 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 11 Nm |
| Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | 1.25 Nm |
| Waga produktu | 730 g |
| Maks. masa na zewnętrzny palec chwytaka | 50 g |
| Maks. masa na zewnętrzny palec chwytaka, z dławieniem | 200 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał wałka napędu | Stal |
| Materiał pokrywy | Aluminium |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał szczęk chwytaka | Stal wysokostopowa nierdzewna |
Parametry techniczne - Jednostka obrotowa z chwytakiem HGDS-PP-16-YSRT-A-B (1187960) serii HGDS - Festo
Kąt obrotu
210 deg
Wielkość
16
Amortyzacja napędu wahadłowego
amortyzatory z obu stron
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
60 ms
Konstrukcja
napęd wahadłowy, z chwytakiem równoległym i napędem chwytaka
Waga produktu
730 g
Maks. masa na zewnętrzną szczękę chwytaka
50 g
Zakres nastawy kąta obrotu
0 do 210 deg
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
1,5 Hz
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
1,25 Nm
Materiał wałka napędowego
stal
Maks. moment na szczęce chwytaka Mx, statyczny
11 Nm
Maks. moment na szczęce chwytaka My, statyczny
11 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
11 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
51 N
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
40 ms
Przyłącza pneumatyczne
M5
Maks. luz kątowy na szczęce chwytaka ax, ay
0,1 deg
Maks. luz na szczęce chwytaka Sz
0,02 mm
Maks. siła na szczęce chwytaka Fz, statyczna
150 N
Materiał szczęk chwytaka
stal wysokostopowa, nierdzewna
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
116 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
102 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
58 N
Dokładna regulacja napędu wahadłowego
-2,5 deg
Sygnalizacja położenia chwytaka
z wyłącznikiem zbliżeniowym
Sygnalizacja położenia napędu wahadłowego
z wyłącznikiem zbliżeniowym
Uwaga dotycząca materiałów
zgodne z RoHS
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
aluminium, POM
Materiał uszczelnień
NBR
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
z chwytakiem równoległym i napędem obrotowym chwytaka
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, z rowkiem typu jaskółczy ogon
Przyłącze pneumatyczne
M5
Moment obrotowy przy 6 bar
1,25 Nm
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium
Skok na szczękę chwytaka
4,5 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Tworzywo obudowy
kuty stop aluminium
Zasada działania
o podwójnym działaniu
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Nr kat.
OT-FESTO034879
