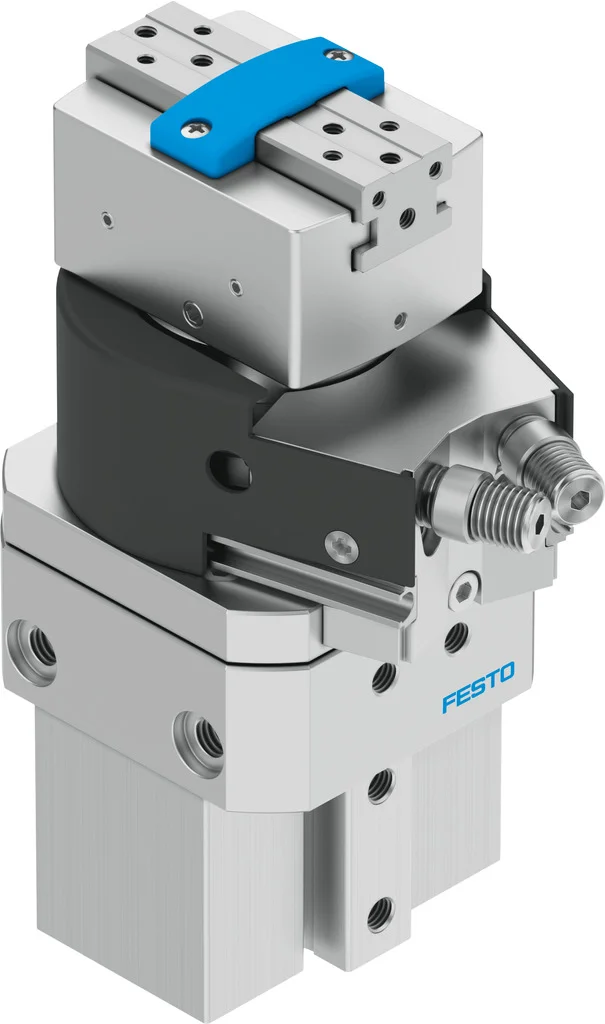

Jednostka obrotowa z chwytakiem HGDS-PP-16-P-A-B (1187958) serii HGDS - Festo
Festo

Jednostka obrotowa z chwytakiem HGDS-PP-16-P-A-B (1187958) serii HGDS - Festo

SKU: OT-FESTO034878 MPN: HGDS-PP-16-P-A-B
Producent: Festo
Cena netto/szt. 7 263,34 zł
8 933,91 zł brutto/szt.
Jednostka obrotowa z chwytakiem HGDS-PP-16-P-A-B (1187958) serii HGDS - Festo
7 263,34 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Jednostka obrotowa z chwytakiem HGDS-PP-16-P-A-B (1187958) serii HGDS - Festo

Kompaktowe połączenie chwytaka i napędu wahadłowego do elastycznego obracania / chwytania.

  • Połączenie chwytaka równoległego z modułem obrotowym
  • Płynna regulacja kąta obrotu
  • Precyzyjny zderzak z elastyczną amortyzacją lub z amortyzatorem

Dane techniczne

Wielkość16
Zakres ustawiania kąta obrotu0 deg
Skok na szczękę chwytającą4.5 mm
Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
Maks. luz szczęk chwytających Sz0.02 mm
Kąt obrotu210 deg
Dokładność powtarzalności chwytaka0.01 mm
Dokładność powtarzalności kąta obrotu0.2 deg
Liczba szczęk chwytaka2
Amortyzacja napędu wahadłowegoelastyczne pierścienie/płytki amortyzujące z obu stron
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Zakres regulacji amortyzatora2.6 mm
Pozycja montażudowolny
Regulacja precyzyjna napędu ćwierćobrotowego-6 deg
Sposób działaniadwustronnego działania
Funkcja chwytakaRównolegle
KonstrukcjaNapęd wahadłowy
Sygnalizacja położenia chwytakaz wyłącznikiem zbliżeniowym
Sygnalizacja położenia napędu wahadłowegoz wyłącznikiem zbliżeniowym
Symbol00991893
Ciśnienie robocze3 bar
Maks. częstotliwość robocza chwytaka4 Hz
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)2 Hz
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)40 ms
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)60 ms
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura otoczenia5 degC
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie58 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie116 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie51 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie102 N
Maks. siła na szczękach chwytaka Fz, statyczna150 N
Maks. moment na szczęce chwytaka Mx, statyczny11 Nm
Maks. moment na szczęce chwytaka My statyczny11 Nm
Maks. moment na szczęce chwytaka Mz statyczny11 Nm
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)1.25 Nm
Waga produktu730 g
Maks. masa na zewnętrzny palec chwytaka50 g
Maks. masa na zewnętrzny palec chwytaka, z dławieniem100 g
Typ mocowaniaPrzy pomocy gwintu wew. i tulejki centrującej
Przyłącze pneumatyczneM5
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał wałka napęduStal
Materiał pokrywyAluminium
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał szczęk chwytakaStal wysokostopowa nierdzewna

Parametry techniczne - Jednostka obrotowa z chwytakiem HGDS-PP-16-P-A-B (1187958) serii HGDS - Festo

Kąt obrotu
210 deg
Wielkość
16
Amortyzacja napędu wahadłowego
elastyczne pierścienie / płytki amortyzacyjne z obu stron
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
60 ms
Konstrukcja
napęd wahadłowy, z chwytakiem równoległym i napędem chwytaka
Waga produktu
730 g
Maks. masa na zewnętrzną szczękę chwytaka
50 g
Zakres nastawy kąta obrotu
0 do 210 deg
Maks. częstotliwość obrotów przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
2 Hz
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
1,25 Nm
Materiał wałka napędowego
stal
Maks. moment na szczęce chwytaka Mx, statyczny
11 Nm
Maks. moment na szczęce chwytaka My, statyczny
11 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
11 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
51 N
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
40 ms
Przyłącza pneumatyczne
M5
Maks. luz kątowy na szczęce chwytaka ax, ay
0,1 deg
Maks. luz na szczęce chwytaka Sz
0,02 mm
Maks. siła na szczęce chwytaka Fz, statyczna
150 N
Materiał szczęk chwytaka
stal wysokostopowa, nierdzewna
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
116 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
102 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
58 N
Dokładna regulacja napędu wahadłowego
-6 deg
Sygnalizacja położenia chwytaka
z wyłącznikiem zbliżeniowym
Sygnalizacja położenia napędu wahadłowego
z wyłącznikiem zbliżeniowym
Uwaga dotycząca materiałów
zgodne z RoHS
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
aluminium, POM
Materiał uszczelnień
NBR
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
z chwytakiem równoległym i napędem obrotowym chwytaka
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, z rowkiem typu jaskółczy ogon
Przyłącze pneumatyczne
M5
Moment obrotowy przy 6 bar
1,25 Nm
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium
Skok na szczękę chwytaka
4,5 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Tworzywo obudowy
kuty stop aluminium
Zasada działania
o podwójnym działaniu
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Nr kat.
OT-FESTO034878
