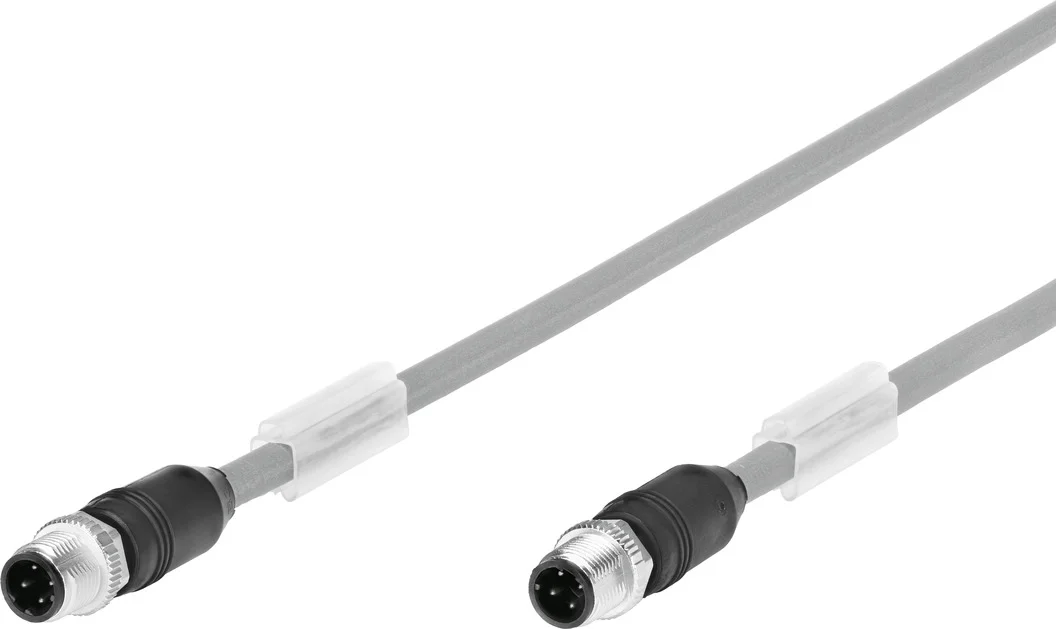

Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo
Festo

Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo

SKU: OT-FESTO060565 MPN: NEBC-D12G4-ES-5-S-D12G4-ET
Producent: Festo
Cena netto/szt. 235,51 zł
289,68 zł brutto/szt.
Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo
235,51 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo

  • Warianty o łatwej do czyszczenia konstrukcji
  • Wersja standardowa, ze smarowaniem lub jako kabel hybrydowy
  • Warianty odpowiednie do prowadnicy kabli
  • Wersje z EtherNet, CANopen, I-Port lub RS232

Dane techniczne

Oznaczenie kablaz uchwytem na tabliczkę opisową
Częstotliwość połączeń50
Waga produktu331.5 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie D wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą z sześciokątem rozm. 13, z radełkowaniem wzdłużnym
Przyłącze elektryczne 1, układ połączeń00995612
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie D wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył4
Przyłącze elektryczne 2, użyte piny/żyły4
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą z sześciokątem rozm. 13, z radełkowaniem wzdłużnym
Przyłącze elektryczne 2, schemat przyłączy00995612
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC4 A
Odporność na napięcie udarowe0.8 kV
Uwaga dotycząca odporności na przepięciaZe względu na ekranowanie dopuszczalny jest prąd upływowy do 20 mA.
Ekranowanietak
Właściwości transmisjiZgodność z kategorią 5, EN 50173, klasa D
Specyfikacja kabla EthernetTyp: CAT.5
Długość kabla5 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
Promień gięcia, kabel zainstalowany na stałe40 mm
Promień gięcia, ruchome ułożenie kabla100 mm
Średnica kabla6.7 mm
Tolerancja średnicy kabla+- 0,3 mm
Budowa kabla4 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Przekrój znamionowy żyły przewoduAWG22
Stopień ochronyIP65
Cechy szczególneodporny na oleje
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-20 degC
Temperatura przechowywania-25 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablazielony
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejCynkowy odlew kokilowy, niklowany
Materiał stykówMosiądz
Materiał powłoki izolacyjnejPE
Materiał tulejki gwintowanejCynkowy odlew ciśnieniowy

Parametry techniczne - Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo

Materiał powłoki kabla
TPE-U(PUR)
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Podłączenie elektryczne 2, sposób montażu
Zamek śrubowy z sześciokątem SW 13 i radełkowaniem wzdłużnym
Obciążalność prądowa przy 40°C
4 A
Odporność na piki napięcia
0.8 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Prowadnica kabli: 2 miliony cykli, promień gięcia 100 mm
Promień gięcia, kabel zainstalowany elastycznie
>= 100 mm
Średnica kabla
6.7 mm
Budowa kabla
4 x 0,34 mm² (układ gwiazdowy)
Nominalny przekrój przewodu
0.34 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-20 ... 60 °C
Stopień zanieczyszczenia
3
Podłączenie elektryczne 2, liczba pinów/żył
4
Kolor powłoki kabla
Zielony
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany odlew cynkowy
Materiał styków elektrycznych
Mosiądz, Styki pozłacane
Materiał izolacji
PE
Zwrócić uwagę na odporność na napięcie udarowe
Ze względu na ekranowanie dopuszczalny jest prąd upływu do 20 mA.
Tolerancja średnicy kabla
± 0,3 mm
Przekrój nominalny przekroju przewodu (AWG)
AWG22
Specjalne właściwości
Olejoodporny
Właściwości transmisji
Zgodnie z kategorią 5, EN 50173, klasa D, Zgodnie z kategorią 5, ISO/IEC 11801, klasa D
Specyfikacja kabla Ethernet
Typ: CAT.5
Materiał gwintowanej tuleji
Odlew ciśnieniowy cynkowy
Podłączenie elektryczne 1, funkcja
Field device side
Stopień ochrony
IP65, IP67
Długość kabla
5 m
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Waga produktu
331.5 g
Temperatura przechowywania
-25 ... 80 °C
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 40 mm
Zakres napięcia roboczego DC
0 ... 30 V
Oznaczenie kabla
Z uchwytem tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ D zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 1, sposób montażu
Zamek śrubowy z sześciokątem SW 13 i radełkowaniem wzdłużnym
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ D zgodnie z EN 61076-2-101
Nr kat.
OT-FESTO060565

Pliki do pobrania - Kabel łączący NEBC-D12G4-ES-5-S-D12G4-ET (8040449) serii NEBC - Festo

  • Karta katalogowa Pobierz
  • 8040449datasheet.pdf Pobierz
