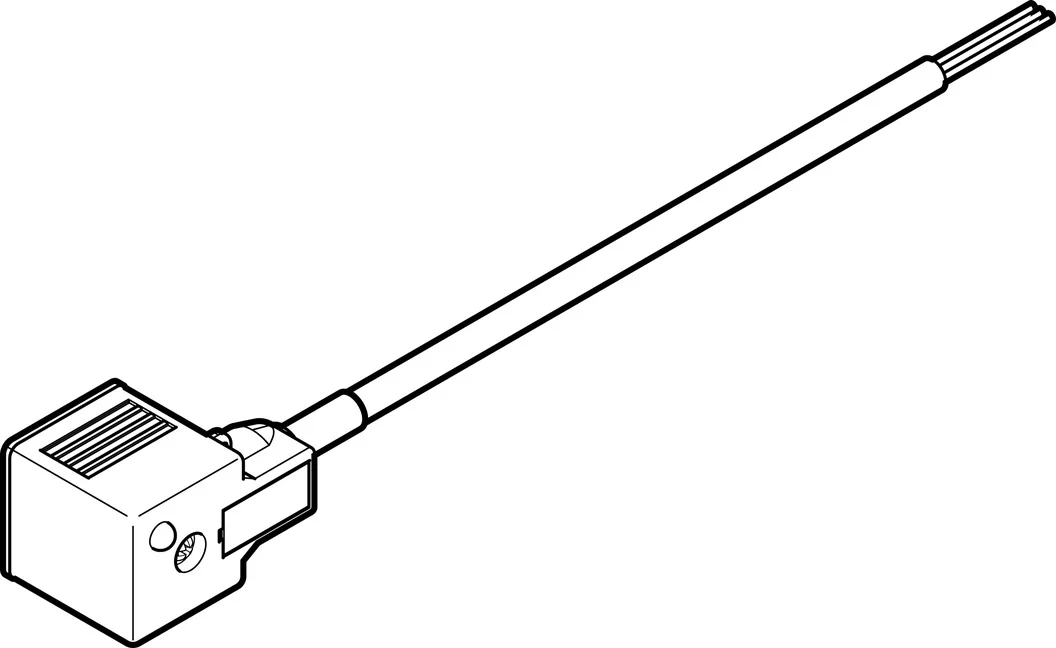

Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo
Festo

Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo

SKU: OT-FESTO068095 MPN: NEBV-A1W3-K-0.6-N-LE3
Producent: Festo
Cena netto/szt. 59,87 zł
73,64 zł brutto/szt.
Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo
59,87 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Certyfikacjac CSA us (OL)
Oznaczenie kablabez uchwytów na tabliczki
Waga produktu80 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy: typ A wg EN 175301-803
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniana elektrozaworze za pomocą śruby centralnej M3
Przyłącze elektryczne 1, układ połączeń00995710
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył3
Przyłącze elektryczne 2, użyte piny/żyły3
Zakres napięcia roboczego DC0 V
Znamionowe napięcie robocze DC230 V
Zakres napięcia roboczego AC0 V
Napięcie znamionowe AC230 V
Dopuszczalne obciążenie prądowe przy 40degC10 A
Odporność na napięcie udarowe4 kV
Przyłącze przewodu ochronnegowystępuje
Długość kabla0.6 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Średnica kabla5.9 mm
Tolerancja średnicy kabla+- 0,3 mm
Budowa kabla3 x 0,75 mm²
Stopień ochronyIP67
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-25 degC
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą niskonapięciową UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-strefa III
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał powłoki izolacyjnejPP

Parametry techniczne - Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo

Temperatura otoczenia przy ruchomym ułożeniu kabla
-25 ... 80 °C
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
3
Podłączenie elektryczne 2, zajęta liczba pinów/żył
3
Obciążalność prądowa przy 40°C
10 A
Odporność na piki napięcia
4 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Średnica kabla
5.9 mm
Budowa kabla
3x0,75
Podłączenie elektryczne 2, funkcja
Controller side
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał izolacji
PP
Zakres napięcia roboczego AC
0 ... 230 V
Przyłącze uziemienia
Dostępne
Nominalne napięcie robocze AC
230 V
Tolerancja średnicy kabla
± 0,3 mm
Certyfikat
c CSA us (OL)
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP67
Długość kabla
0.6 m
Dopuszczenie
c CSA us (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
80 g
Nominalne napięcie robocze DC
230 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS
Zakres napięcia roboczego DC
0 ... 230 V
Temperatura otoczenia
-25 ... 80 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Złącze wtykowe producenta JST, seria PA, raster 2 mm, jednorzędowe
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 1, sposób montażu
Na elektrozaworze z centralną śrubą M3
Nr kat.
OT-FESTO068095

Pliki do pobrania - Kabel łaczący NEBV-A1W3-K-0.6-N-LE3 (3579466) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 3579466datasheet.pdf Pobierz
